Herkunftsort:
China
Modellnummer:
GR3
Zusammenfassung:

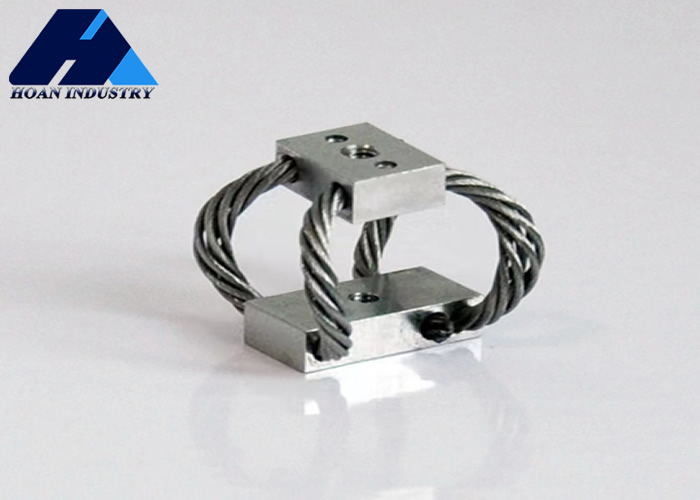

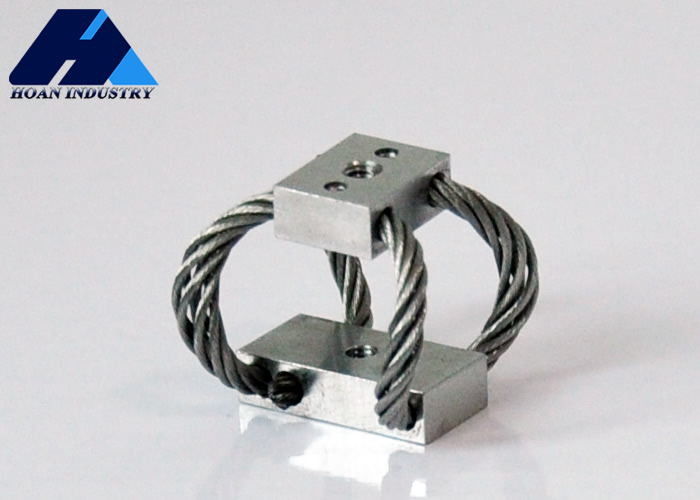

Ein vorgefertigter Schwingungsisolator (GR-Schmetterlingstyp) ist eine effiziente Schwingungsisoliervorrichtung, die speziell zur Verringerung der Schwingungsübertragung durch verschiedene mechanische Geräte entwickelt wurde.Diese Art von Isolator ist nach ihrer einzigartigen Schmetterlingsform benannt, entwickelt, um eine optimierte Vibrationsabsorptionsleistung zu bieten.
Produktdimensionen
Montageoptionen
Größenparameter:
| Produktmodell | Größe | Gewicht | Einheitsgewicht | Montagemöglichkeiten | Durch das Loch | Faden | C-Sink |
| Größenordnung GR1-3.3D-A | 19 | 22 | 0.09 | A, B, C, D, E, S | ¥3.3 | M3x0.5 | 90 |
| Größenordnung: | 23 | 24 | 0.10 | ||||
| Grundsätzlich: | 27 | 27 | 0.11 | ||||
| Grundsätzlich | 33 | 30 | 0.12 |
Vertikalbelastung
| Zahl der Kurve | Modell | Maximale statische Belastung ((N) | Maximale Verformung(mm) |
Schwingungssteifigkeit KN/m) |
Schlagsteifigkeit ((KN/m) |
| 1 | Größenordnung: | 30 | 7.1 | 24 | 12 |
| 2 | GR3-22D-A | 22 | 10.4 | 12 | 6.1 |
| 3 | Größenordnung: | 18 | 14.2 | 8.4 | 3.5 |
| 4 | GR3-11D-A | 11 | 19.3 | 5.8 | 1.9 |
45 ° Richtlast:
|
Zahl der Kurve |
Modell | Maximale statische Last(N) | Maximale Verformung(mm) | Schwingungssteifigkeit(KN/m) | Aufprallsteifigkeit(KN/m) |
| 1 | Größenordnung: | 12 | 9.4 | 14 | 5.3 |
| 2 | GR3-22D-A | 10 | 13.2 | 8.8 | 3.2 |
| 3 | Größenordnung: | 6.7 | 17.3 | 5.8 | 1.8 |
| 4 | GR3-11D-A | 4.4 | 22.9 | 3.5 | 0.9 |
Seitenlast:
| Zahl der Kurve | Modell | Maximale statische Last(N) | Maximale Verformung(mm) | Schwingungssteifigkeit(KN/m) | Aufprallsteifigkeit(KN/m) |
| 1 | Größenordnung: | 12 | 8.4 | 6.1 | 6.1 |
| 2 | GR3-22D-A | 8.5 | 11.9 | 3.5 | 3.5 |
| 3 | Größenordnung: | 6.2 | 15.5 | 1.8 | 1.8 |
| 4 | GR3-11D-A | 4.4 | 20.6 | 1.1 | 1.1 |
Merkmal:
1Innovatives Design: Das schmetterlingsförmige Design erhöht die strukturelle Festigkeit des Isolators und bietet gleichzeitig ausreichende Flexibilität, um sich an verschiedene Schwingungsfrequenzen und Amplituden anzupassen.
2. Effiziente Schwingungsschutzvorrichtung: Sie kann Schwingungen von mechanischen Geräten effektiv isolieren und absorbieren und dadurch Auswirkungen und Lärm auf Gebäudestrukturen oder umgebende Geräte reduzieren.
3- Haltbarkeit und Zuverlässigkeit: Die Verwendung hochwertiger Materialien und fortschrittlicher Fertigungstechnologie gewährleistet ihre Haltbarkeit und langfristige Stabilität in verschiedenen Umgebungen.
4Einfache Installation und Wartung: Das modulare Design macht den Installationsvorgang schnell und einfach, während die Wartungsarbeiten relativ einfach sind, was zur Senkung der Betriebskosten beiträgt.
Anwendung:
1Fotografie und Videografie
2. Luftvermessung und Kartierung
3Luftübertragung.
