Beschreibung des Produkts

Zusammenfassung:

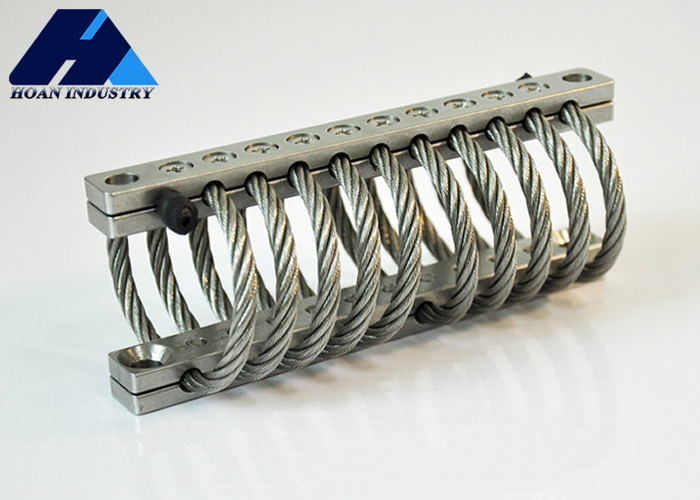

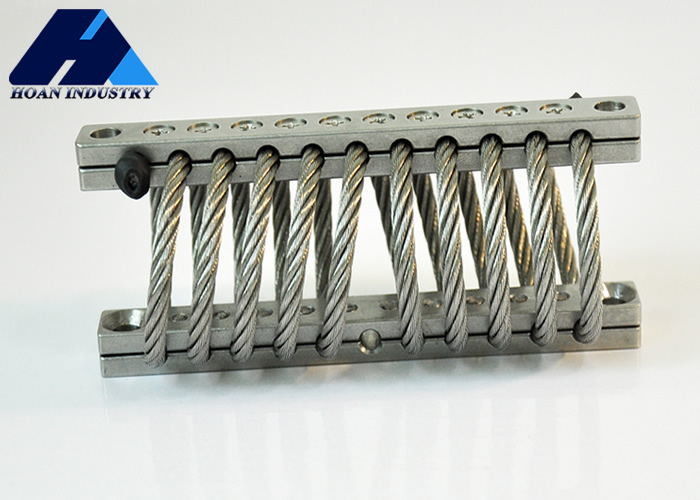

Ein Drahtseilisolator (JGX) ist eine übliche Isolationsvorrichtung, die in der Regel aus mehreren Strangdrahtseilen und an beiden Enden befestigten Trägerkomponenten besteht.Seine Hauptaufgabe besteht darin, durch die Flexibilität und Elastizität des Stahldrahtseils die auf Gebäude oder mechanische Geräte übertragene Schwingungs- und Aufprallkraft zu reduzieren oder zu eliminieren, wodurch die Ausrüstung geschützt und die Stabilität der Arbeitsumgebung verbessert wird.

Anpassbarer Schlagschutz durch Vibration JGX-0480 0

Montageoptionen

Anpassbarer Schlagschutz durch Vibration JGX-0480 1

Größenparameter:

Modell	H3±3.30	W	Einheitsgewicht	Montagemöglichkeiten	Durch das Loch(mm)	Faden(mm)	C-Sink(°)
JGX-0480D-75A	30	36	0.304	D	¥6,9±0.13	M6x1.0	90
JGX-0480D-72A	33	38	0.32	D
JGX-0480D-61A	36	41	0.336	B, D, E
JGX-0480D-59A	38	43	0.336	A, B, C, D, E, S
JGX-0480D-52A	41	46	0.352
JGX-0480D-50A	43	48	0.4
JGX-0480D-37A	51	58	0.416
JGX-0480D-24A	54	75	0.432
JGX-0480D-18A	62	88	0.448
JGX-0480D-12A	81	107	0.464

Technisches Datenblatt:

Vertikalbelastung

Zahl der Kurve	Modell	Maximale statische Belastung ((N)	Maximale Verformung(mm)	Schwingungssteifigkeit KN/m)	Schlagsteifigkeit ((KN/m)
1	JGX-0480D-75A	75	8.6	578	363
2	JGX-0480D-72A	72	11.7	455	252
3	JGX-0480D-61A	61	13.7	347	189
4	JGX-0480D-59A	59	15.7	301	152
5	JGX-0480D-52A	52	18.8	244	117
6	JGX-0480D-50A	50	20.8	212	96
7	JGX-0480D-37A	37	26.9	136	58
8	JGX-0480D-24A	24	29.5	82	33
9	JGX-0480D-18A	18	36.6	54	21
10	JGX-0480D-12A	12	52.8	29	10

45 ° Richtlast:

Anpassbarer Schlagschutz durch Vibration JGX-0480 3

Zahl der Kurve

Modell

Maximale statische Last(N)

Maximale Verformung(mm)

Schwingungssteifigkeit(KN/m)

Aufprallsteifigkeit(KN/m)

1	JGX-0480D-75A	54.5	12.7	341	179
2	JGX-0480D-72A	52.2	16.8	258	126
3	JGX-0480D-61A	44.1	19.8	197	93
4	JGX-0480D-59A	41.7	22.9	172	75
5	JGX-0480D-52A	38.1	26.9	141	58
6	JGX-0480D-50A	35.7	29	123	49
7	JGX-0480D-37A	26.5	38.1	77	28
8	JGX-0480D-24A	18.1	41.7	49	18
9	JGX-0480D-18A	13.9	51.3	33	11
10	JGX-0480D-12A	9.3	74.7	18	5.3

Seitenlast:

Anpassbarer Schlagschutz durch Vibration JGX-0480 4

Zahl der Kurve

Modell

Maximale statische Last(N)

Schwingungssteifigkeit(KN/m)

Aufprallsteifigkeit(KN/m)

1	JGX-0480D-75A	36.3	8.6	224	224
2	JGX-0480D-72A	36.3	11.7	156	156
3	JGX-0480D-61A	34.1	14.7	112	112
4	JGX-0480D-59A	31.7	16.8	93	93
5	JGX-0480D-52A	29.5	19.8	70	70
6	JGX-0480D-50A	27.2	21.8	60	60
7	JGX-0480D-37A	20.4	27.9	35	35
8	JGX-0480D-24A	5.9	31.0	11	11
9	JGX-0480D-18A	4.1	38.1	5.3	5.3
10	JGX-0480D-12A	2.2	55.9	2.3	2.3

Merkmal:
1. Effiziente Vibrationsisolierung: Stahlseilseilisolatoren können die Vibrationsübertragung effektiv absorbieren und reduzieren und so Vibrationsquellen effektiv isolieren.
2. Starke Haltbarkeit: Der Stahlseilisolator besteht aus haltbarem Stahlseil, das eine lange Lebensdauer hat und in rauen Umgebungen stabil arbeiten kann.
3- Einstellbar: Stahlseil-Absperrungen können in der Regel nach den tatsächlichen Bedürfnissen angepasst werden, um den Isolationsanforderungen verschiedener Gelegenheiten gerecht zu werden.
4Einfache Installation: Die Installation von Drahtseilisolatoren ist relativ einfach und kann je nach spezifischen Installationsszenarien und Anforderungen angepasst werden.
Anwendung:
1. Gebäudestruktur
2Industrieausrüstung
3. Brücken
4- Rohrleitung.
