JGX-1276D-176B Drahtseil-Vibrationsisolator Progressive nichtlineare Dämpfungskurve Reibung Energieverteilung

JGX-1276D-176B Drahtseil-Schwingungsdämpfer

Der JGX-1276D-176B ist ein Schwingungsdämpfer aus Edelstahl-Drahtseil, der für Industrieanlagen entwickelt wurde, die einen stabilen Betrieb unter kontinuierlichen Vibrationen und gelegentlichen Stoßbelastungen erfordern. Seine Ganzmetallkonstruktion sorgt für eine stabile Leistung bei extremen Temperaturen, Feuchtigkeit, Chemikalien, Ölen, Ozon und abrasivem Staub, ohne dass Gummi- oder Elastomerteile altern oder reißen.

Funktionsprinzip

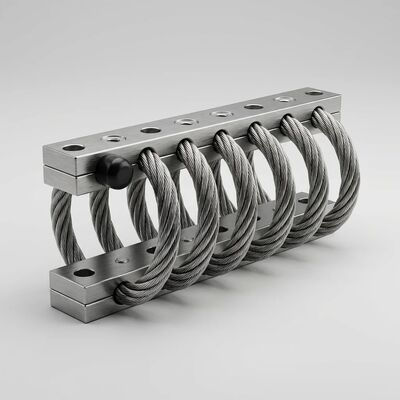

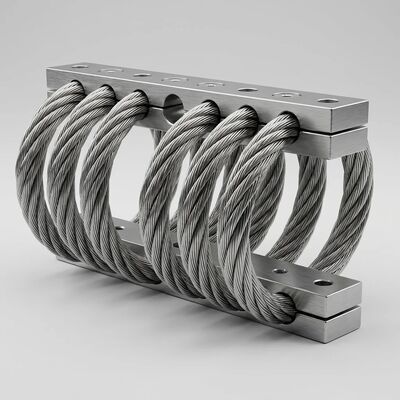

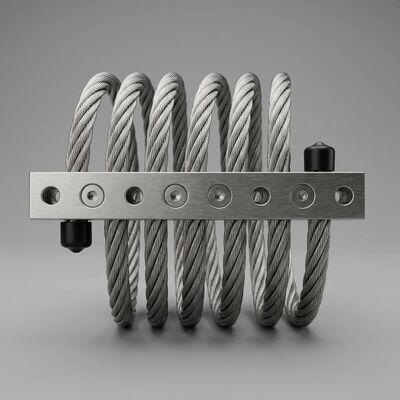

Jeder Dämpfer besteht aus einem verdrillten Edelstahlseil, das zu spiralförmigen Schlaufen zwischen zwei Halteleisten geformt ist. Die elastische Verformung der vorgeformten Seilschlaufen erzeugt die Federwirkung, während der Gleitkontakt zwischen den einzelnen Drahtlitzen die mechanische Energie in Wärme umwandelt. Dieser doppelte Mechanismus liefert sowohl Lastaufnahme als auch Vibrationsdämpfung in einer einzigen kompakten Komponente.

Hauptverkaufsargumente

• Progressive nichtlineare Dämpfungskurve - Der Dämpfer reagiert sanft auf Vibrationen mit geringer Amplitude und wird mit zunehmender Auslenkung progressiv steifer, sodass leichte Störungen herausgefiltert werden, während schwere Stöße sicher aufgefangen werden.
• Selbstregulierende Trockenreibungs-Energieableitung - Die Dämpfkraft wird natürlich durch die Reibung zwischen den Litzen des Seils erzeugt, passt sich der Intensität der Vibration an und erfordert keine Flüssigkeiten, Dichtungen oder Wartung.
• Korrosionsbeständige Ganzmetallkonstruktion - Edelstahlseil in Kombination mit Aluminium- oder Edelstahlleisten bietet eine lange Lebensdauer in Außen-, Marine- und Reinigungsbereichen.

Technische Spezifikation

Materialien & Oberflächenbehandlung

Die Halteleisten sind in Edelstahl oder Aluminiumlegierung erhältlich. Aluminiumleisten können mit weißer Eloxierung für Standardanwendungen oder mit Harteloxierung für anspruchsvolle Bedingungen, die zusätzliche Oberflächenhärte erfordern, versehen werden. Die Seile bestehen aus verdrilltem 304er Edelstahl.

Umweltverträglichkeit

Das Gerät arbeitet zuverlässig in einem Temperaturbereich von -55 °C bis 120 °C mit einer Eigenfrequenz von 7 Hz bis 15 Hz. Seine Ganzmetallkonstruktion ist immun gegen UV-Strahlung, Ozon, Öl und chemische Angriffe, was es für Außeninstallationen und Reinigungsbereiche geeignet macht.

Auswahlhilfe

Wählen Sie die Montageausrichtung und das Leistenmaterial entsprechend dem Gewicht der Ausrüstung und den Umgebungsbedingungen. Die maximale statische Last von 176 kg gilt für die vertikale Montage; bestätigen Sie die dynamische Last und die Vibrationsfrequenz Ihrer Anwendung vor der Auswahl, damit der Dämpfer innerhalb seines ausgelegten Auslenkungsbereichs arbeitet.

Anwendungen

Geeignet für Pumpen, Lüfter, Kompressoren, Generatoren, Motoren, Zentrifugen, Elektronikgehäuse, Kommunikationsschränke, optische Instrumente, HLK-Einheiten und Laborinstrumente, die Schutz vor übertragener Vibration und Handhabungsstößen benötigen.
