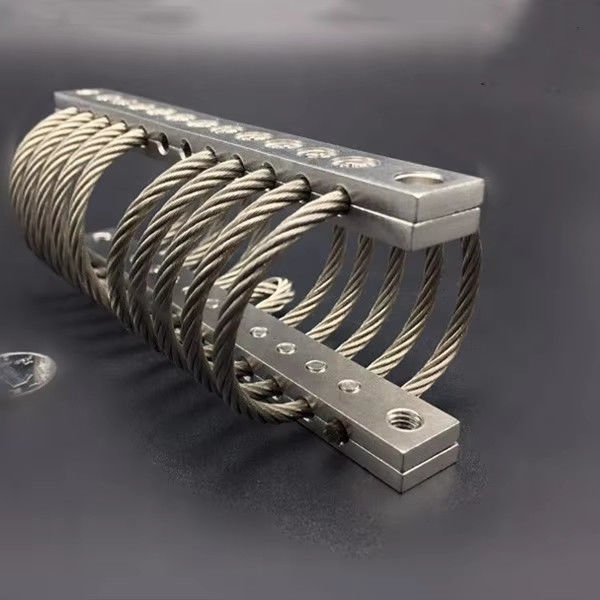

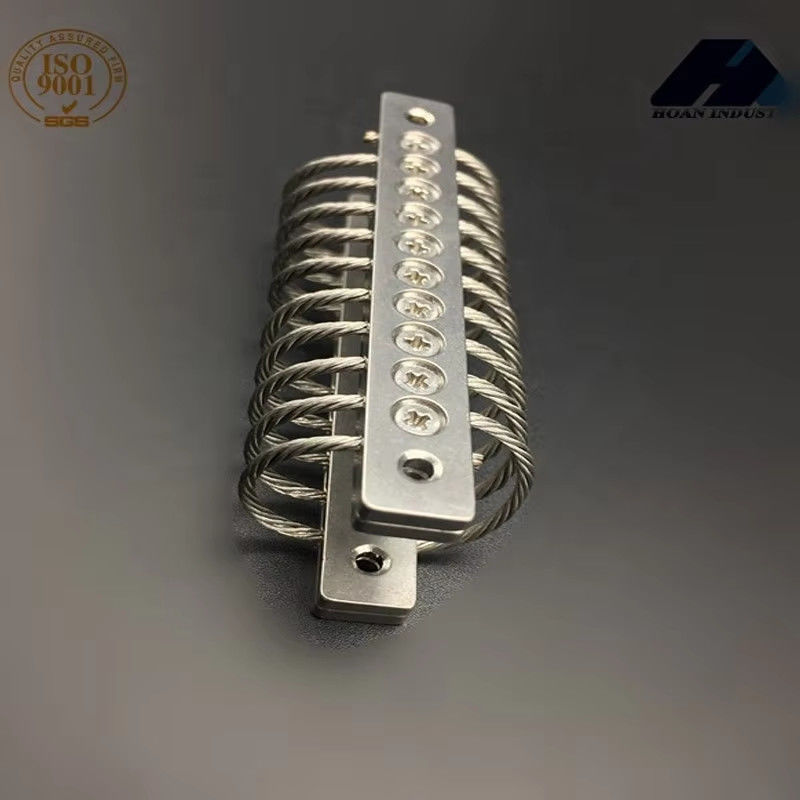

JGX-0956A-75A Drahtseil-Vibrationsisolator für Luft- und Raumfahrt- sowie Militärausrüstung mit nichtlinearer Steifigkeit

JGX-0956A-Reihe

Die von der Xi'an Hoan Microwave Co., Ltd. entwickelten Schwingungsisolatoren der Serie JGX-0956 zielen auf die Anforderungen an die Schwingungssteuerung von Präzisionsinstrumenten, Luft- und Raumfahrt- und Militärgeräten ab.Hergestellt durch konstante Spannung durch spiralförmige Wicklung von hochfesten Drahtseilen aus Edelstahl, stellen sie ein mechanisches System her, das "flexible Verformungen zur Anpassung an dynamische Belastungen + starre Stütze zur Gewährleistung der Strukturstabilität" integriert.

Diese Struktur zerstreut Energie durch mikroskopische Reibungsdämpfung zwischen Stahldraht,sich vom viskoelastischen Dämpfungsmechanismus traditioneller Gummi-Isolatoren unterscheidet und damit besser für Breitband-Vibrationsszenarien geeignet ist.

Durch die Nutzung seiner nichtlinearen Steifigkeit erreicht das Produkt eine effiziente Schwingungsabsicherung im Hochfrequenzbereich von 50 bis 2000 Hz.Überprüft durch eine Prüfung durch Dritte (nach der Vibrationsprüfmethode in GJB 150), seine Vibrationsübertragbarkeit ≤ 10% (entspricht einer Vibrationsreduktionswirksamkeit von ≥ 90%),wirksame Abschwächung von Hochfrequenzstörungen, wie z. B. Anlaufschläge und Strahlung von externen elektromagnetischen Geräten.

Nach erfolgreichem Umwelttest gemäß der militärischen Norm GJB 150-2009 nach drei Temperaturzyklen zwischen -55 °C (4 Stunden Isolierung) und 150 °C (4 Stunden Isolierung)die Steifheitsverfallrate bleibt ≤ 8% und die Schwankung der Dämpfungsquote ≤ 10%, die die Leistungsstabilität unter extremen Betriebsbedingungen gewährleistet (z. B. Plateau-Radarsysteme, in der Luft befindliche Trägheitsnavigationssysteme).

Warum Sie uns wählen

* Kein Kriechen oder Altern.
* Hohe innere Dämpfung.
* Sehr breiter Temperaturbereich.
* Vielfältige Ausstattungsmöglichkeiten.
* Schnelle und wirtschaftliche Prototypstellung.
* Extrem robuste Konstruktion und lange Lebensdauer.
* Ausgezeichnete kombinierte Stoß- und Vibrationsdämmung.
* Nicht beeinträchtigt durch chemische Wirkstoffe, Meerwasser, Ozon, UV-Strahlen

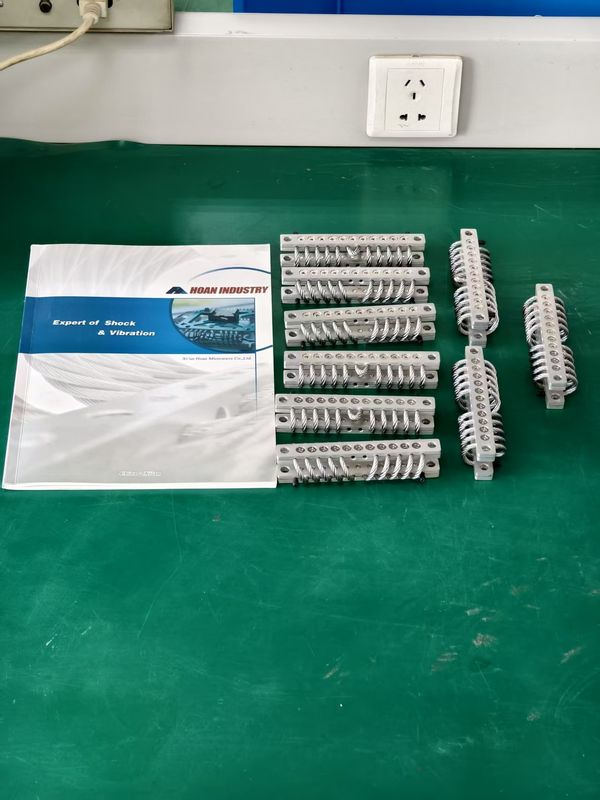

Kundenfotos
