GR2-Serie
Präzisionsschutz, geboren aus Innovation: Hong'an Microwave GR-Serie Drahtseil-Isolatoren

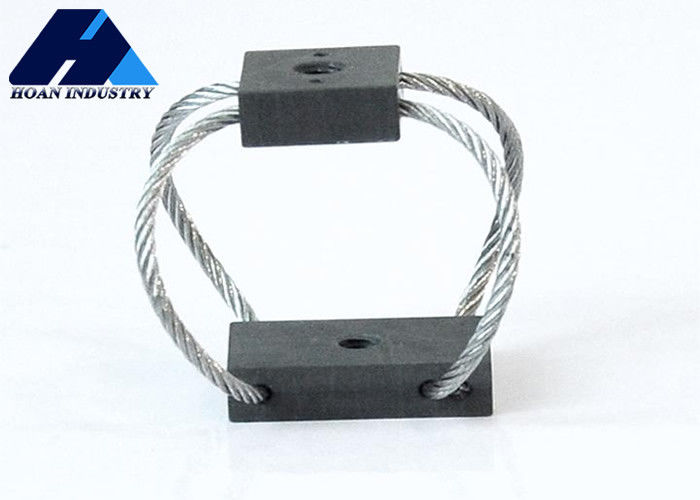

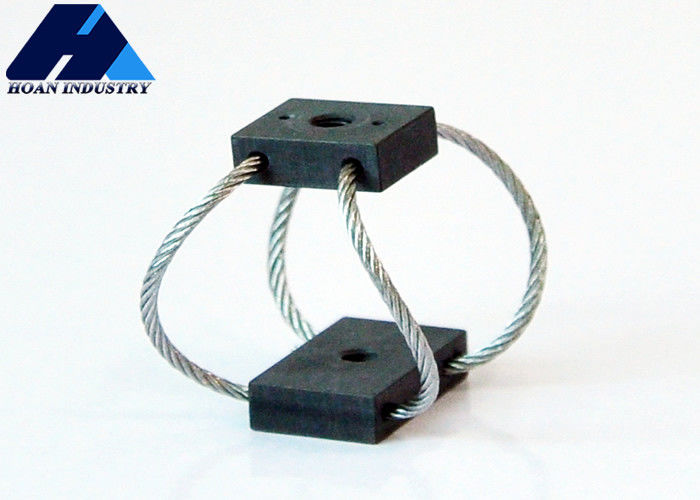

Im Bereich der Schwingungs- und Stoßkontrolle bieten die Drahtseil-Isolatoren der GR-Serie von Xi'an Hoan Microwave Co., Ltd. mit ihrem einzigartigen Designkonzept und ihrer hervorragenden Leistung entscheidenden Schutz für verschiedene Präzisionsinstrumente und -geräte. Dieser Isolator, anschaulich als "schmetterlingsförmig" bezeichnet, ist nicht nur nach seinem eleganten Aussehen benannt, sondern erreicht vor allem durch seine filigranen strukturellen mechanischen Eigenschaften, die denen von Schmetterlingsflügeln ähneln, eine effiziente Energiedissipation.
Das Kerngeheimnis der GR-Serie liegt in ihrer aufwendig geflochtenen spiralförmigen Edelstahl-Drahtseil-Struktur. Unzählige Stränge hochfester Stahldrähte werden in bestimmten Winkeln gewickelt, um ein nichtlineares Dämpfungssystem zu bilden. Bei Vibrationen oder Stößen treten winzige Reibungen und Verrutschen zwischen den Schichten des Drahtseils auf, genau wie zahlreiche kleine "Feder-Dämpfer-Einheiten", die zusammenarbeiten und mechanische Energie effizient in Wärmeenergie zur Ableitung umwandeln. Dieser einzigartige "Trockenreibungs"-Dämpfungsmechanismus verleiht der GR-Serie eine hervorragende Breitband-Schwingungsisolationsfähigkeit, insbesondere bei der Unterdrückung von mittel- bis hochfrequenten Schwingungen und transienten Stößen.
Im Vergleich zu herkömmlichen Gummi- oder Metallfeder-Isolatoren zeichnet sich die GR-Serie von Hoan Microwave durch ihre Tragfähigkeit, Ermüdungsbeständigkeit und Umweltverträglichkeit (Beständigkeit gegen hohe und niedrige Temperaturen, Öl und Korrosion) aus. Ihre Struktur ist frei von Alterungsproblemen und zeichnet sich durch eine lange Lebensdauer und extrem geringe Wartungsanforderungen aus, was eine zuverlässige Garantie für den langfristig stabilen Betrieb der Geräte bietet. Ob neben Präzisions-Optikplattformen, High-End-Medizinbildgebungsgeräten oder in den Präzisionsinstrumentenkabinen von Fahrzeugen und Schiffen, dieser "Metallschmetterling" erfüllt stillschweigend seine Aufgabe, die Präzision zu schützen, was eine anschauliche Verkörperung der tiefgreifenden technischen Akkumulation und des Innovationsgeistes von Hoan Microwave ist.
Abmessungsparametertabelle
| Modell |
Höhe (mm)
±1,5
|
Breite
(mm)
|
Gewicht
(kg)
|
Montageoptionen |
Durchgangsloch
(mm)
|
Gewinde
(mm)
|
C'senken
(°)
|
| GR2-12A-A |
16 |
20 |
0,06 |
A,B,C,D,E,S |
∅3,3 |
M3*0,5 |
90 |
| GR2-9.3A-A |
19 |
21 |
0,06 |
| GR2-6.7A-A |
23 |
24 |
0,07 |
| GR2-4.9A-A |
27 |
27 |
0,07 |
Statische-Last-Kurve
| Nr. |
Modell |
Max. statische Last
(mm)
|
Max. Durchbiegung
(mm)
|
Kv(Vibration)
(KN/m)
|
Ks(Schock)
(KN/m)
|
| 1 |
GR2-12A-A |
12 |
5,8 |
11 |
6,1 |
| 2 |
GR2-9.3A-A |
9,3 |
8,4 |
8,8 |
4,0 |
| 3 |
GR2-6.7A-A |
6,7 |
11,7 |
5,3 |
1,9 |
| 4 |
GR2-4.9A-A |
4,9 |
15,7 |
3,5 |
1,2 |
| Nr. |
Modell |
Max. statische Last
(mm)
|
Max. Durchbiegung
(mm)
|
Kv(Vibration)
(KN/m)
|
Ks(Schock)
(KN/m)
|
| 1 |
GR2-12A-A |
5,8 |
8,1 |
6,1 |
2,8 |
| 2 |
GR2-9.3A-A |
4,9 |
10,9 |
5,3 |
1,9 |
| 3 |
GR2-6.7A-A |
3,3 |
14,5 |
3,2 |
1,0 |
| 4 |
GR2-4.9A-A |
2,2 |
19,1 |
1,9 |
0,5 |
| Nr. |
Modell |
Max. statische Last
(mm)
|
Max. Durchbiegung
(mm)
|
Kv(Vibration)
(KN/m)
|
Ks(Schock)
(KN/m)
|
| 1 |
GR2-12A-A |
5,6 |
7,4 |
3,0 |
3,0 |
| 2 |
GR2-9.3A-A |
4,0 |
9,9 |
1,8 |
1,8 |
| 3 |
GR2-6.7A-A |
2,9 |
13,0 |
1,1 |
1,1 |
| 4 |
GR2-4.9A-A |
2,0 |
17,3 |
0,5 |
0,5 |
Produktanwendungen
| Anwendungen |
Typische Ausrüstung |
Schutz vor |
Betriebsvorteile |
| Schiffstechnik |
Elektronik, Computer, Maschinen |
Explosionsdruck, Eigenschwingung, Stürme |
Lange Lebensdauer, Wartungsfrei, Extreme Temperaturen, Korrosionsbeständigkeit, Schutz in allen Achsen |
| Geländefahrzeuge |
Instrumentierung, Generatoren, Elektronik |
Unwegsames Gelände, schlechte Straßenverhältnisse, Kollision |
Lange Lebensdauer, Wartungsfrei, Extreme Temperaturen, Ozon, Radioaktivität, UV-Strahlung |
| Versandcontainer |
Optik, Instrumente, Raketen, Elektronik |
Transport, Handhabung, Laden/Entladen |
Lange Lebensdauer, Wartungsfrei, Feuchtigkeit, Wiederholte Nutzung |
| Flugzeuge |
Elektronik, Computer |
Hoch-G-Manöver, harte Landungen, Turbulenzen |
Extreme Temperaturen und Höhen, geringes Gewicht |
| Industrieanlagen |
Zentrifuge, Trockner, Pumpen |
Unwuchtige dynamische Lasten, Flüssigkeitsschlag, Eigenschwingung, Fundamentmängel |
Lange Lebensdauer, Wartungsfrei, Korrosive Umgebungen |
| Rüstungsgüter |
Computersteuerungen, Elektronik |
Unwegsames Gelände, Rangieren, Transport |
Wartungsfrei, Extreme Temperaturen, Nahe Explosionen |
| Medizinische Geräte |
Mechanische Geräte, die für die Patientenversorgung erforderlich sind |
Vibrationen von beweglichen Teilen, mobile Wagen - Transportschock |
Wartungsfrei, Kein Ausgasen, Kann sterilisiert werden |
| Schornsteine |
Schornsteine, Wäscher, Messgeräte |
Wind, der Resonanzfrequenzen verursacht, Rauchgas, das Turbulenzen in der Nähe des Wäschers usw. verursacht. |
Wartungsfrei, Extreme Temperaturen, Korrosive Umgebungen |
* Material der Montageleisten *
Edelstahl oder Aluminium können ausgewählt werden
* Oberflächenbehandlungsauswahl der Aluminium-Montageleisten *
* Weißes Eloxieren: Die Oberflächenbehandlung, um die Aluminiumoberfläche härter zu machen als sie selbst. Die Farbe der weiß eloxierten Aluminium-Montageleisten behält die gleiche Farbe wie das Aluminium selbst. Es ist die normale Oberflächenbehandlung der Aluminium-Montageleisten;
* Harteloxieren: Die Oberflächenbehandlung, um die Aluminium-Montageleisten viel härter zu machen als beim weißen Eloxieren. Die Farbe der harteloxierten Aluminium-Montageleisten ist dunkler als beim weißen Eloxieren. Spezielle Verwendung für komplexe oder spezielle Anforderungen der Arbeitsbedingungen der Verwendung von Drahtseil-Isolatoren.

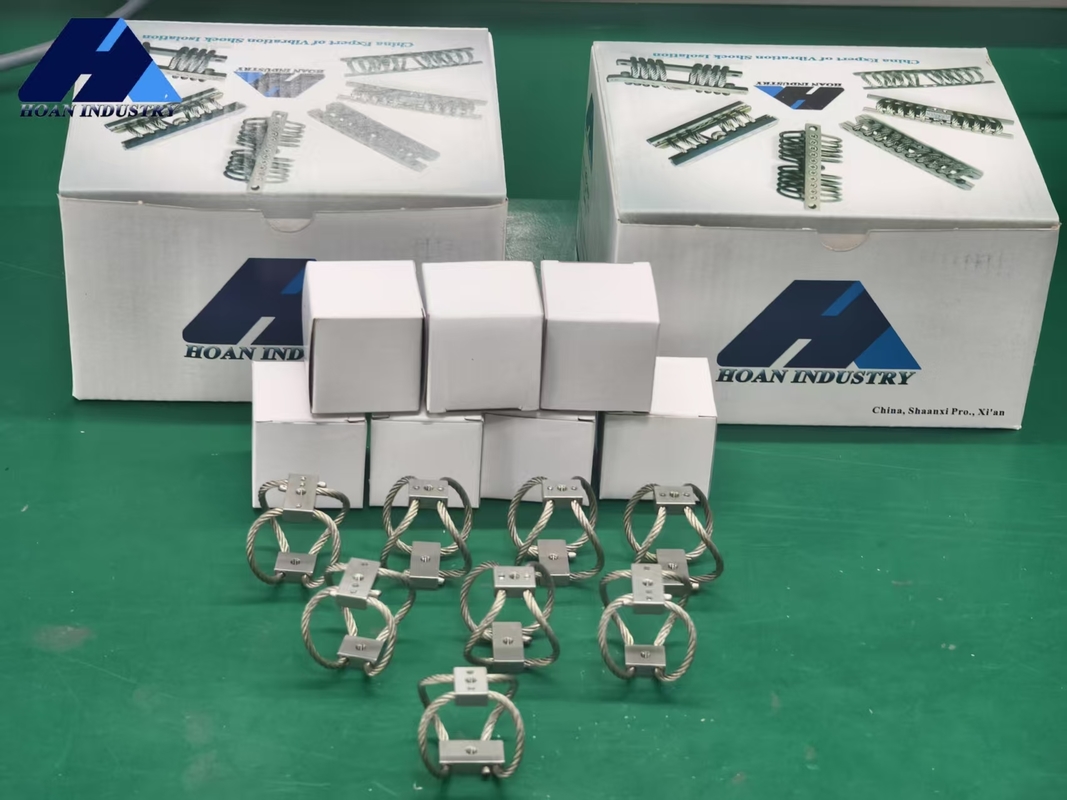

Kundenfotos
