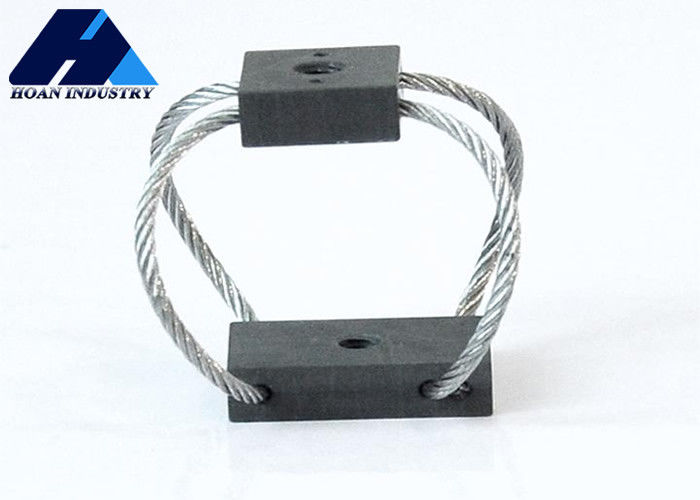

GR3-11A-A Das wesentliche Werkzeug zur Reduzierung von Schwingungsstörungen in empfindlichen Geräten und hochwertigen elektronischen Geräten
Produktattribute
| Attribut | Wert |
| Arbeitstemperatur | -55 ~ 120 |
| Hafen | Xi'an oder angegeben |
| Anzahl der Drähte | 7 |
| Durchmesser | 2,4 mm |
| Lastbereich | 3,5-2000 kg |
| Max statische Last | 20-47N (2 kg-4,8 kg) |
| Breite | 30 mm |
| Produktschlüsselwörter | Drahtvibrationsdämpfer |
| Wartung | Niedrig |
| Merkmale | Verankerungslöcher; Öldicht |
| Verstellbarkeit | Einstellbar |
Produktbeschreibung
GR3 -Serie

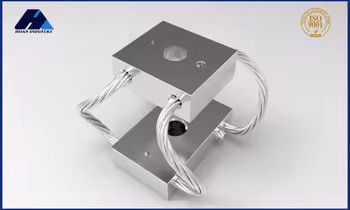

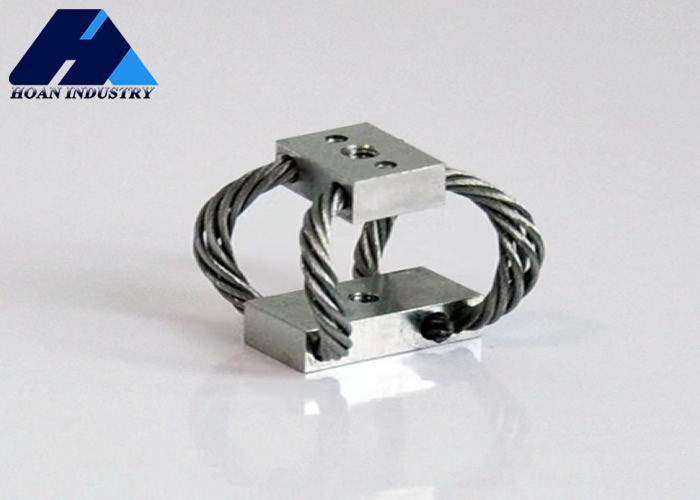

GR3 Butterfly-förmiger Vibrationsisolator-Die wissenschaftliche Grundlage für die dynamische Stabilität von Präzisionsgeräten
Die Leistungsgrenzen von Präzisionsinstrumenten, Messsystemen und hochwertigen elektronischen Geräten werden häufig durch winzige Umweltvibrationsstörungen eingeschränkt. Der GR3-Butterfly-Stahl-Drahtseil-Schwingungsisolator von Xi'an Hoan Microwave Co., Ltd., baut durch seine genau gestalteten mechanischen Eigenschaften einen Eckpfeiler dynamischer Stabilität für diese empfindlichen Geräte auf.
Der Kernwert von GR3 liegt in seinen optimierten dynamischen Reaktionseigenschaften. Die Schmetterlings-Stahldrahtseilstruktur ist akribisch ausgelegt, um eine extrem geringe dynamische Steifheit zu erzielen. Dies bedeutet, dass GR3 innerhalb des Betriebsfrequenzbandes der Geräte (insbesondere mittel- und hoher Frequenzen) eine sehr geringe Impedanz für die Vibrationseingabe aufweist, wodurch die Vibrationsübertragbarkeit signifikant verringert wird und die Bodenschwingungen oder Selbststörungen des Geräts effektiv isoliert wird. Sein einzigartiger nichtlinearer Stahldrahtseil-Reibungsmechanismus bietet einen hohen Verlustfaktor, der schnell Resonanzenergie ablassen, Resonanzspitzen unterdrücken und die Schwingungsschwingungszeit verkürzen kann. Dies ist entscheidend für die Verbesserung der vorübergehenden Reaktionsgeschwindigkeit und der stationären Genauigkeit des Geräts.
GR3 spielt besonders gut bei der Mikrovibrationskontrolle. Das Design der niedrigen anfänglichen statischen Steifigkeitsdesign ermöglicht es ihm, auf extrem kleine Schwingungseingänge empfindlich zu reagieren und den Dämpfungsenergie-Dissipationsmechanismus zu aktivieren, wodurch die relativen Verschiebungen von Submikronen wirksam unterdrückt werden. Dies entspricht den strengen Anforderungen an Sub-Micron- oder sogar Nano-Ebene-Stabilität in optischen Plattformen, Elektronenmikroskopen, Lithographiegeräten und vielem mehr.
Darüber hinaus kann seine hervorragende Anti-überaufkehrende Stabilität nicht ignoriert werden. Die Schmetterlings-Struktur verfügt über eine natürlich breite Basis- und niedrige Schwerkraftdesign und bietet gute Anti-Spur- und Anti-Torsionsfunktionen für die darauf installierte Präzisionsgeräte. Dies stellt sicher, dass die Plattform horizontal und richtungsstabil bleibt, wenn sie seitlichen Störungen oder die Wirkung interner beweglicher Komponenten der Geräte ausgesetzt sind.
Der GR3-Butterfly-Stahldrahtseilschwingungsisolator durch genaue Regulierung der Steifheit, Dämpfung und strukturellen Stabilität verwandelt komplexe Vibrationsisolationstheorien in zuverlässige technische Praktiken. Es ist zu einer unverzichtbaren dynamischen Stabilitätsplattform geworden, um sicherzustellen, dass Präzisionsgeräte ihre endgültige Leistung ausüben und ultra-feiner Betrieb erzielen können.
Modell benannt
Statische Lastkurve
| NEIN. | Modell | Max statische Last (n) | Maximale Ablenkung (MM) | KV (Vibration) (KN/M) | KS (Schock) (KN/M) |
| 1 | GR3-30A-A | 30 | 7.1 | 24 | 12 |
| 2 | GR3-22A-A | 22 | 10.4 | 12 | 6.1 |
| 3 | GR3-18A-A | 18 | 14.2 | 8.4 | 3.5 |
| 4 | GR3-11A-A | 11 | 19.3 | 5.8 | 1.9 |
| NEIN. | Modell | Max statische Last (n) | Maximale Ablenkung (MM) | KV (Vibration) (KN/M) | KS (Schock) (KN/M) |
| 1 | GR3-30A-A | 12 | 9.4 | 14 | 5.3 |
| 2 | GR3-22A-A | 10 | 13.2 | 8.8 | 3.2 |
| 3 | GR3-18A-A | 6.7 | 17.3 | 5.8 | 1.8 |
| 4 | GR3-11A-A | 4.4 | 22.9 | 3.5 | 0,9 |
| NEIN. | Modell | Max statische Last (n) | Maximale Ablenkung (MM) | KV (Vibration) (KN/M) | KS (Schock) (KN/M) |
| 1 | GR3-30A-A | 12 | 8.4 | 6.1 | 6.1 |
| 2 | GR3-22A-A | 8.5 | 11.9 | 3.5 | 3.5 |
| 3 | GR3-18A-A | 6.2 | 15.5 | 1.8 | 1.8 |
| 4 | GR3-11A-A | 4.4 | 20.6 | 1.1 | 1.1 |
Materialoptionen für die Montageschiene
Edelstahl oder Aluminium können ausgewählt werden
Oberflächenbehandlungsoptionen für Aluminiumlegierungsmontage -Stollen
- Weiße Anodisierung:Die Oberflächenbehandlung, um die Aluminiumoberfläche schwieriger zu machen als sich selbst. Die Farbe der weißen anodierten Aluminium -Montagestangen hält die gleiche Farbe wie das Aluminium selbst. Es ist die normale Oberflächenbehandlung der Aluminium -Montagestangen.
- Hart anodierende:Die Oberflächenbehandlung, um die Aluminiummontagestangen viel schwieriger zu gestalten als die weiße, anodierte Weise. Die Farbe der hartnagisierten Aluminium -Montagestangen ist dunkler als die weiße Anodierung. Besondere Verwendung für komplexe oder besondere Anforderungen der Arbeitsbedingungen der Verwendung von Drahtseilisolatoren.
