Name: GR3-30A-A Schmetterling Stahldrahtseil Vibrationsisolator 50N/mm Steifigkeit
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: Größenordnung:
Availability: InStock

Zu Hause > produits > Kamera-Vibrationsisolator >

GR3-30A-A Schmetterling Stahldrahtseil Vibrationsisolator 50N/mm Steifigkeit

Schmetterling Stahldrahtseilisolator

Vibrationsisolator der Kamera 50N/mm

Vibrationsisolator GR3-30A-A

Herkunftsort:

China

Markenname:

Hoan

Zertifizierung:

ISO9001:2015

Modellnummer:

Größenordnung:

Dokumentieren:

GR series.pdf

Kontakt mit uns

Bitte um ein Angebot

GR3-30A-A Schmetterling Stahldrahtseil Vibrationsisolator 50N/mm Steifigkeit

Einzelheiten zum Produkt

Durchmesser:

2.4mm

Installationstyp:

Vertikal

Achssteifigkeit:

50 N/mm

Farbe:

Schwarz

Zeichnungsformat:

DWG und PDF

Resonanzfrequenz:

40 Hz

Isolatorart:

Helical

Gesamtbreite:

22 mm

Kompressionsverhältnis:

1.2:1

Zustand:

Neu

Dämpfungsquote:

0,5

Isolationsfrequenz:

5 bis 50 Hz

Merkmal:

Vibrationsisolierung

Vibrationsisolierung:

Bis 90%

Hervorheben:

Schmetterling Stahldrahtseilisolator

Vibrationsisolator der Kamera 50N/mm

Vibrationsisolator GR3-30A-A

Zahlungs- und Versandbedingungen

Min Bestellmenge

Zahlungsbedingungen

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Verwandte Produkte

GR1-3.3D-A Drahtseil-Vibrationsisolator Industriedesign zur Dämpfung unerwarteter Vibrationen Lastbereich 3,5-2000 kg

Beste Preis erhalten

GR1-1.8D-A Stabiler und langlebiger Schwingungsisolator aus Seilseilen der Serie GR1 zur Unterstützung von Kameras aus der Luft

Beste Preis erhalten

Verbessern Sie Ihre Fotografie und Videografie mit dem GR5-27D-A Drahtseil-Vibrationsisolator

Beste Preis erhalten

Erleben Sie eine reibungslose Signalübertragung mit dem GR4-13D-A Drahtseil-Vibrationsisolator

Beste Preis erhalten

Kontakt mit uns

86-29-88292913

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

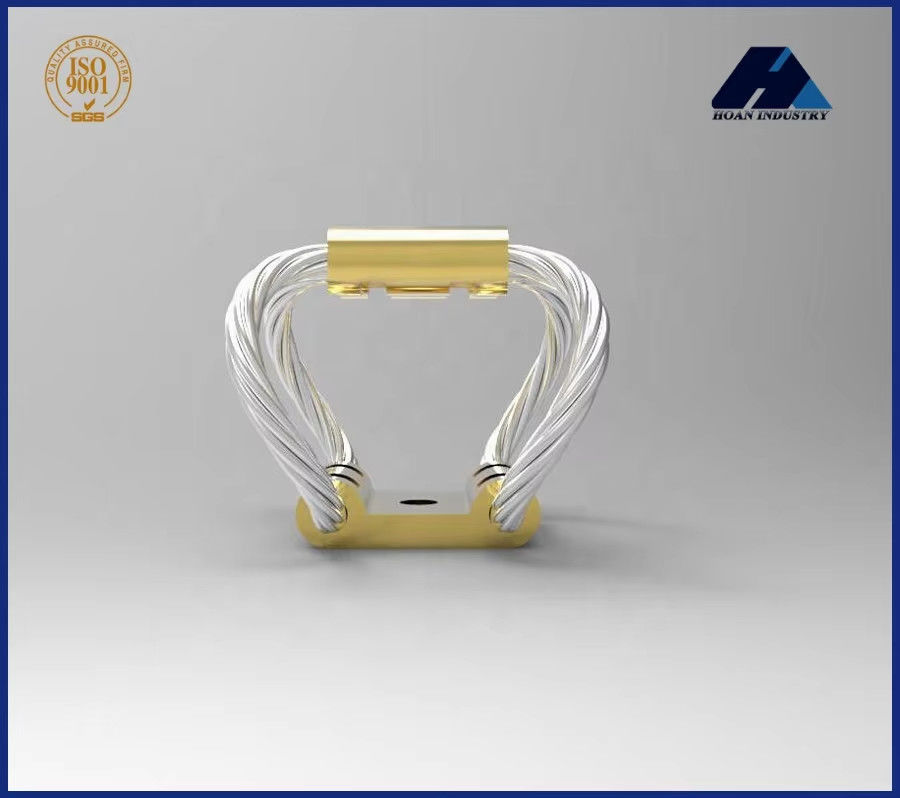

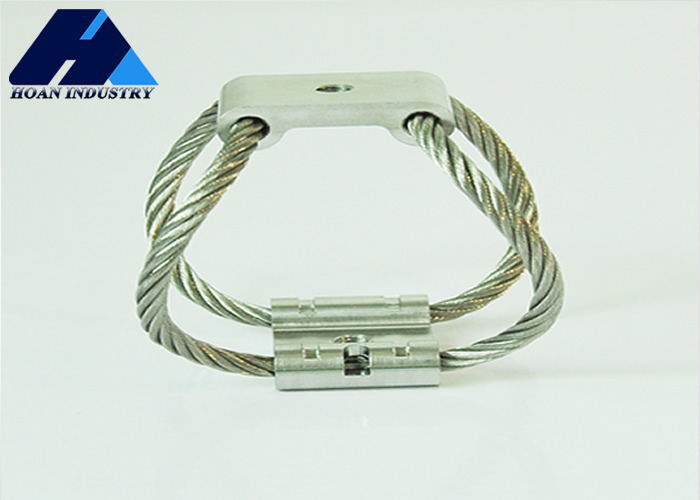

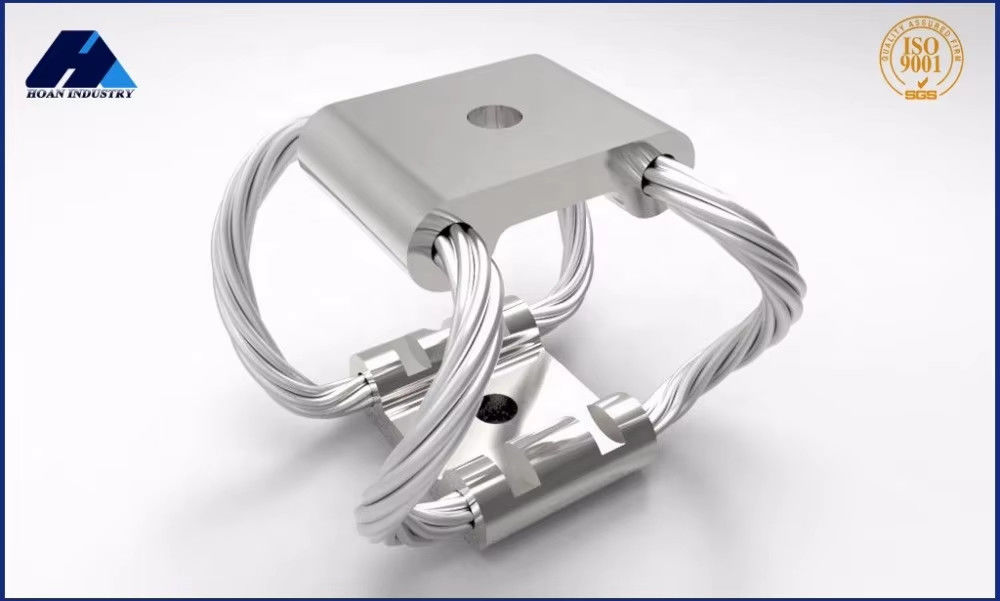

GR3-30A-A Schmetterlingsförmiger Stahldrahtseil-Schwingungsisolator

Dieser Schwingungsisolator wurde für Präzisionsinstrumente und die Stabilität hochwertiger Geräte entwickelt und verfügt über eine innovative schmetterlingsförmige Struktur für hervorragenden Schwingungsschutz.

Produktspezifikationen

Attribut	Wert
Durchmesser	2,4 mm
Installationstyp	Vertikal
Axiale Steifigkeit	50 N/mm
Farbe	Schwarz
Zeichnungsformat	DWG und PDF
Resonanzfrequenz	40 Hz
Isolatortyp	Helikal
Gesamtbreite	22 mm
Kompressionsverhältnis	1,2:1
Zustand	Neu
Dämpfungsverhältnis	0,5
Isolationsfrequenz	5-50 Hz
Schwingungsisolierung	Bis zu 90 %

Produktbeschreibung

GR3-Serie Schmetterlingsförmiger Stahldrahtseil-Schwingungsisolator

Die GR3-Serie von Xi'an Hoan Microwave Co., Ltd. verfügt über eine innovative schmetterlingsförmige Struktur, die eine außergewöhnliche Schwingungsisolierung für Präzisionsinstrumente und hochwertige Geräte bietet.

Das einzigartige Schmetterlingsdesign beinhaltet mehrere Stränge eines speziellen Edelstahldrahtseils, das in einem präzisen Spiralmuster gewickelt ist, wodurch eine symmetrische Doppelbogenstruktur entsteht. Diese Konfiguration bietet eine multidirektionale Schwingungsisolierung und absorbiert und dissipiert effektiv Schwingungsenergie sowohl aus horizontaler als auch aus vertikaler Richtung.

Hauptmerkmale sind:

Spezielle Edelstahlkonstruktion für Ermüdungsbeständigkeit, Korrosionsbeständigkeit und Langzeitstabilität
Geringe Steifigkeit mit hohen Dämpfungseigenschaften
Hervorragende Empfindlichkeit gegenüber Mikrovibrationen und transienten Stößen
Effektive Isolierung von mittleren und hochfrequenten Schwingungen
Zuverlässige Leistung in komplexen Umgebungen, einschließlich Temperaturschwankungen und mäßigem Salzsprühnebel

Modelldiagramm

Statische Lastkurve

Technische Daten

Nr.	Modell	Max. statische Last (N)	Max. Durchbiegung (mm)	Kv(Vibration) (KN/m)	Ks(Schock) (KN/m)
1	GR3-30A-A	30	7,1	24	12
2	GR3-22A-A	22	10,4	12	6,1
3	GR3-18A-A	18	14,2	8,4	3,5
4	GR3-11A-A	11	19,3	5,8	1,9

Montageoptionen

Materialoptionen für die Montageschiene:

Edelstahl
Aluminium

Oberflächenbehandlungsoptionen für Aluminiumlegierungs-Montageklemmen:

Weißes Eloxieren:Standard-Oberflächenbehandlung, die die natürliche Farbe des Aluminiums beibehält und gleichzeitig die Härte erhöht
Harteloxieren:Bietet eine deutlich erhöhte Härte im Vergleich zum weißen Eloxieren, mit einer dunkleren Oberfläche. Empfohlen für komplexe oder anspruchsvolle Anwendungen

Häufig gestellte Fragen

F: Sind Sie ein Hersteller oder ein Handelsunternehmen?

A: Wir sind ein Hersteller, kein Handelsunternehmen. Wir produzieren unsere Produkte in unseren eigenen Einrichtungen und gewährleisten so die volle Kontrolle über die Qualität und den Produktionsprozess. Dies ermöglicht es uns, wettbewerbsfähige Preise und kundenspezifische Lösungen direkt an unsere Kunden anzubieten.

F: Können Sie Produkte für uns anpassen?

A: Ja, wir haben die Möglichkeit, unsere Produkte an Ihre spezifischen Bedürfnisse anzupassen. Bitte kontaktieren Sie uns mit Ihren Anforderungen, und unser Team wird mit Ihnen zusammenarbeiten, um eine maßgeschneiderte Lösung zu erstellen, die Ihren Vorlieben entspricht.

F: Wie ist die Vorlaufzeit?

A: Muster dauern in der Regel 2 bis 5 Tage. Für die Massenproduktion beträgt die geschätzte Vorlaufzeit 7 bis 20 Tage. Die Lieferung kann schneller erfolgen, wenn wir Lagerbestände haben.

F: Kann ich Muster erhalten, bevor ich eine Bestellung aufgebe?

A: Ja, Musterbestellungen werden akzeptiert.

F: Wie ist Ihr Versand?

A: Weltweiter Versandservice ist verfügbar. Bitte kontaktieren Sie uns vor der Bestellung, da die Versandkosten variieren können.

F: Bieten Sie Rabatte für Großbestellungen an?

A: Ja, wir bieten Rabatte für Großbestellungen an. Der Rabattsatz kann je nach Bestellmenge variieren.
