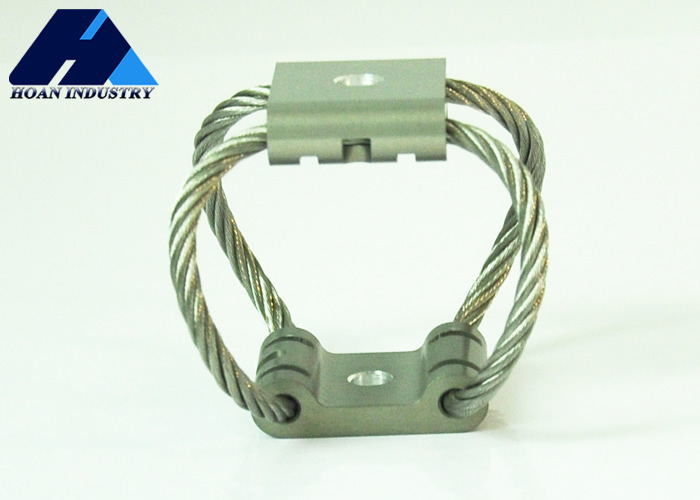

GR3-22A-A Schmetterlingsförmiger Stahldrahtseilvibrationsisolator
Doppelbogenkonstruktion zur Energieabsorption und Aufprallfestigkeit
Produktspezifikationen
| Eigenschaft |
Wert |
| Zubehör |
Nicht |
| Typ der Anlage |
Horizontale/vertikale |
| Stoßbeständigkeit |
20 g/11 ms |
| Typ der Montage |
Schleifenende |
| Bau von Drahtseilen |
7x19 |
| Dämpfungsquote |
0.5 |
| Größe des Montierfäden |
M3 |
| Zeichnungsformat |
DWG und PDF |
| Hersteller |
Hoan-Gesellschaft |
| Relatives Erzeugnis |
Zurückziehungsdämpfer |
| Anwendbare Branchen |
Energie und Bergbau |
| Produktzertifizierung |
ISO 9001 |
| Gewicht |
2.2 kg |
| Schwingungsschutzbereich |
0.5 bis 10 Hz |
| Achssteifigkeit |
50 N/mm |
Beschreibung des Produkts
Serie GR3
Steifheit mit Flexibilität überwinden- Der schmetterlingsförmige Stahldrahtseil-Vibrationsisolator GR3 von Xi'an Hoan Microwave Co., Ltd. ist für raue Umgebungen konzipiert, die Stoßbeständigkeit und Vibrationsisolation erfordern.
Der Kernschutzmechanismus beruht auf seinen nichtlinearen hysteretischen Dämpfungsmerkmalen.Umwandlung der kinetischen Energie in Wärmeenergie zur AbleitungDieser Prozeß verringert die Beschleunigung des Schlages, die an die geschützte Ausrüstung übertragen wird, erheblich.
Die schmetterlingförmige Doppelbogenstruktur bietet einen überlegenen Verformungsraum und Energieverteilungspfade, wodurch die Aufprallbelastungen wirksam zerstreut und gleichzeitig die Spannungskonzentration verhindert wird.Verglichen mit herkömmlichen Gummi-Schwingungssperren oder Metallfedern, GR3 bietet eine hohe Dämpfung, eine große Verformungsfähigkeit und Eigenschaften gegen Überlastung.

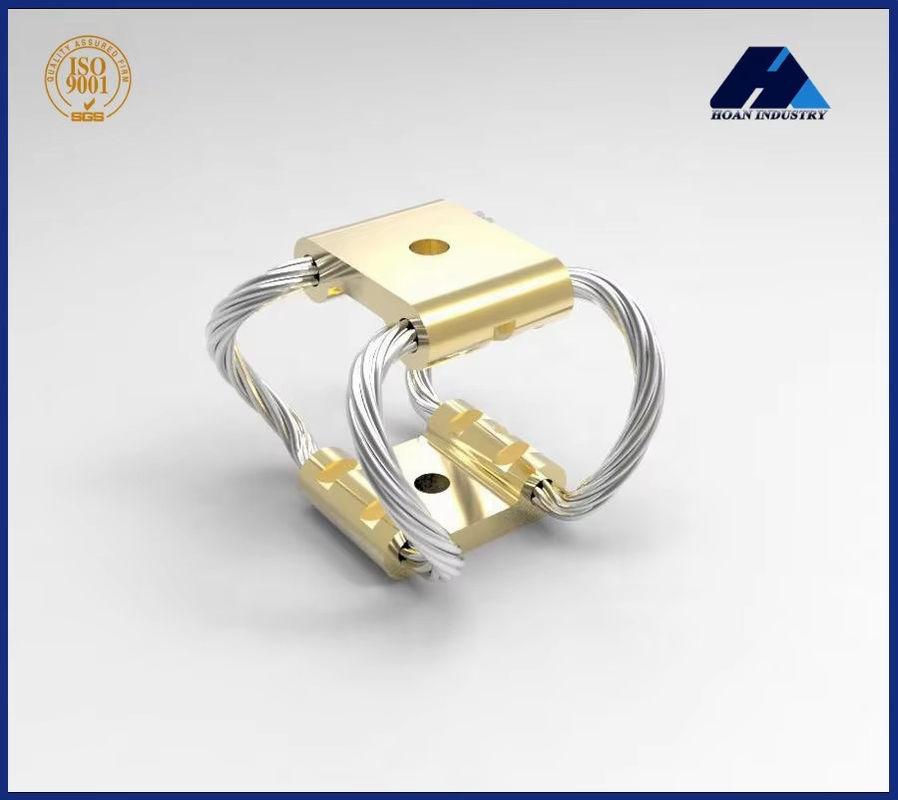

Modelldiagramm
Kurve der statischen Belastung
Technische Spezifikation
| - Nein. Ich weiß nicht. |
Modell |
Maximale statische Belastung (N) |
Maximale Abbiegung (mm) |
Kv ((Vibration) (KN/m) |
Ks (Schock) (KN/m) |
| 1 |
Größenordnung: |
30 |
7.1 |
24 |
12 |
| 2 |
GR3-22A-A |
22 |
10.4 |
12 |
6.1 |
| 3 |
Gr3-18A-A |
18 |
14.2 |
8.4 |
3.5 |
| 4 |
GR3-11A-A |
11 |
19.3 |
5.8 |
1.9 |
Materielle Optionen
Montage-Splint-Material: Edelstahl oder Aluminium wählen
Oberflächenbehandlungsmöglichkeiten
- Weiße Anodisierung:Standard-Oberflächenbehandlung, die die Oberfläche von Aluminium härter macht und gleichzeitig ihre natürliche Farbe beibehält.
- Hard Anodisierung:Erzeugt eine viel härtere Oberfläche als weißes Anodisieren, mit einer dunkleren Farbe.
Häufig gestellte Fragen
F: Sind Sie Hersteller oder Handelsunternehmen?
A: Wir sind ein Hersteller, keine Handelsgesellschaft. Wir produzieren unsere Produkte in unseren eigenen Anlagen und gewährleisten eine vollständige Kontrolle über die Qualität und den Produktionsprozess.
F: Können Sie Produkte für uns anpassen?
A: Ja, wir können unsere Produkte an Ihre spezifischen Bedürfnisse anpassen. Bitte kontaktieren Sie uns mit Ihren Anforderungen.
F: Wie lange dauert die Vorlaufzeit?
A: Proben dauern in der Regel 2-5 Tage. Massenproduktion dauert in der Regel 7-20 Tage, mit schnellerer Lieferung, wenn wir Lager haben.
F: Kann ich vor der Bestellung Proben bekommen?
A: Ja, Musterbestellungen werden akzeptiert.
F: Wie läuft der Versand?
A: Der weltweite Versand ist erhältlich. Bitte kontaktieren Sie uns vor der Bestellung, da die Versandkosten variieren.
F: Bieten Sie Rabatte für Großbestellungen an?
A: Ja, wir bieten Rabatte für Großbestellungen an. Der Rabattanteil hängt von der Bestellmenge ab.
