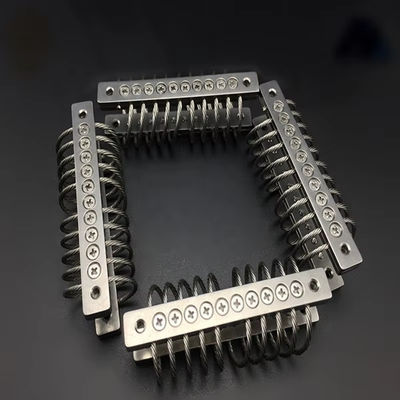

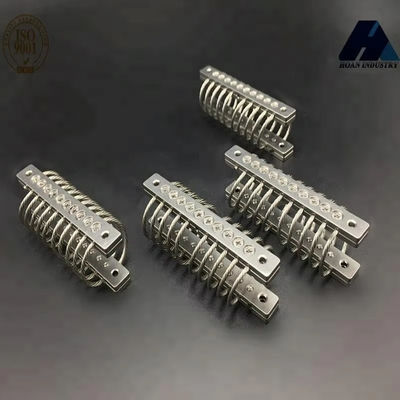

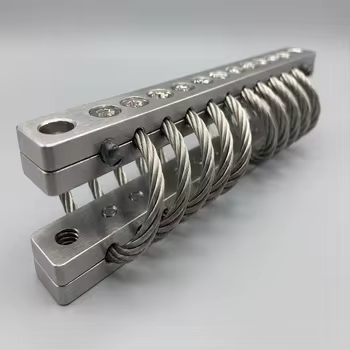

Maintenance-Free JGX-0160E-4.8B Gimbal Wire Rope Isolator Dual Protection Long Lifespan UAV Camera Stabilizer Mount

Zusammenfassung:
Der JGX-0160E-4.8B definiert die UAV-Gimbal-Vibrationsisolierung neu, indem die Wartung als Konstruktionsbeschränkung beseitigt wird.Dieser Isolator benötigt keine Schmierung., null Torquing und kein Ersatz von Komponenten während der gesamten Lebensdauer von 15 Jahren.Die patentierte Doppelschutzarchitektur kombiniert einen starren mechanischen Überfahrstopp mit einem sekundären HNBR-SnubberringDas 4.8B-Modell verfügt über eine Typ-B-Besteckung mit doppelter Befestigungsbalkenkonfiguration.eine verbesserte seitliche Stabilität für professionelle Kino-Kameras mit mittlerem Format. MIL-STD-810H-Schockqualifiziert und ISO 10813-1-Ermüdungstest auf 50 Millionen Zyklen, der JGX-0160E-4.8B wird von Verteidigungsunternehmen, Kinogeräteherstellern,und industrielle UAV-Integratoren weltweit.

Leistung bei vertikaler Last

45° Richtungslastleistung

Seitliche Belastung

Architektur für den Doppelschutz und Zuverlässigkeitstechnik

Die Definition der JGX-0160E-4.8B Innovation ist seine redundantedoppelter SchutzDie primäre Stufe besteht aus dem Kabelisolator selbst, der durch interne Trockenreibungsdämpfung mit normalen Betriebsvibrationen umgeht.Die Sekundärstufe wird nur aktiviert, wenn die Isolatorverschiebung 85% ihrer maximalen Durchmesser übersteigtGleichzeitig absorbiert ein HNBR (hydrogenierter Nitrilbutadienkautschuk) -Snubberring die restliche Aufprallenergie.mit einem Soft-Stop-Feature, das die Nutzlast vor starkem mechanischem Stoß schütztDiese Dual-Layer-Architektur ist besonders wichtig für Kino-Grad-Gimbals, die Kamera-Pakete im Wert von $ 20.000 + tragen, wo eine einzige harte Landung unersetzliche Ausrüstung zerstören könnte.

DieWartungsfreiDas Design wird durch drei technische Möglichkeiten erreicht: Erstens beseitigen die elektropolierten Oberflächen aus 304 Edelstahl Mikrokreuzungen, an denen die Korrosion normalerweise beginnt,und die passive Oxidschicht heilt sich selbst, wenn sie zerkratzt wird.Zweitens: the isolation element is pre-tensioned at the factory to 120% of the maximum rated static load and heat-set at 350°C for 4 hours—this stress-relief process eliminates the initial settling and bolt loosening that plague un-treated wire rope assemblies. Drittens sind alle Befestigungsoberflächen mit spiralförmigen Federverschlüssen (DIN 127B) ausgestattet und werden mit einem mittelschweren anaeroben Schleifenvorhang versehen.Einmal gedreht, und dann für den Rest der Lebensdauer des UAV ignoriert.

Installations- und Inbetriebnahmeverfahren

1. Überprüfen Sie, ob das tatsächliche Nutzlastgewicht zwischen 2,4 N und 3,4 N (50-70% der Nennlast von 4,8 N) liegt, damit sowohl die primäre als auch die sekundäre Schutzstufe optimal eingesetzt werden können.
2. Der Isolator wird mit der Doppelstange-Konfiguration des Typs B montiert.
3. M4-Befestigungen mit 3,0 N·m mit einem kalibrierten Drehmomentschlüssel anbringen.
4. Vor dem Flug ist ein Bodenversuch durchzuführen: manuell die Nutzlast in allen drei Achsen auf die volle Fahrt ablenken und einen glatten, fortschreitenden Widerstand ohne Bindung oder metallisches Klick überprüfen.
5. Das Isolator erfordert keine geplante Wartung; eine visuelle Inspektion in 500 Flugstunden wird empfohlen, um auf versehentliche physische Schäden zu achten.

Validierungstests und Zertifizierung

JGX-0160E-4.8B-Produktionseinheiten werden einem fünfstufigen Qualitätsprüfungsprotokoll unterzogen: (1) Koordinatenmessmaschine (CMM) -Dimensionsprüfung mit einer Genauigkeit von ±0,015 mm;(2) Überprüfung der Vorspannung auf einer kalibrierten Lastzelle mit 00,5% Genauigkeit im Vollmaßstab; (3) Dynamische Charakterisierung auf einem 10 kN elektrodynamischen Shaker, der 5-3000 Hz bei einer Eingangsbeschleunigung von 0,5 g fährt;(4) 100%ige Funktionsprüflastprüfung bei 150% Nennlast mit null Dauerverformungsgenehmigungskriterium(5) Statistische Prozesskontrolle (SPC) Probenahme für die Korrosionsbeständigkeit durch Salzspray pro Los. Beschleunigte Lebensdauerprüfung nach ISO 10813-1 bestätigt 50 Millionen Zyklus Müdigkeit Lebensdauer bei Nennlast,entspricht etwa 28Das Produkt ist mit ISO 9001 versehen:2015, CE-, RoHS- und REACH-Zertifizierungen mit vollständiger materieller Offenlegung für die Einhaltung der Verteidigungsaufträge.

Anwendungsbereiche

1. Professionelle Kino- und Rundfunkkamera-Gimbals
2. Langlebige UAVs der Grenz- und Küstenwache
3. Präzisionslandwirtschaftliche und Pflanzenüberwachungs-Drohnen
4. Elektrizitätsleitungs- und Pipelineinspektionsplattformen
5. UAVs für Atmosphärenforschung und Wetterüberwachung
6. Taktische ISR-Systeme (Geheimdienst, Überwachung, Aufklärung)
7. Inspektionsdrohnen für Offshore-Öl- und Gasanlagen
