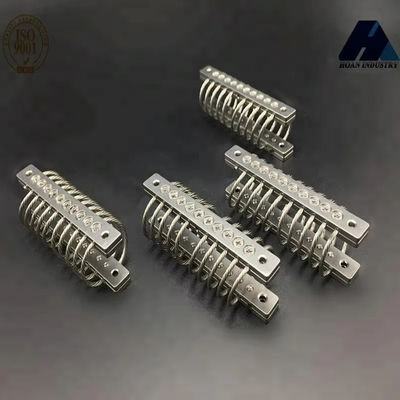

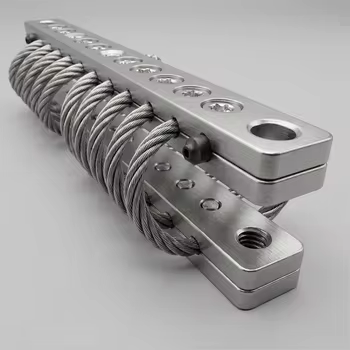

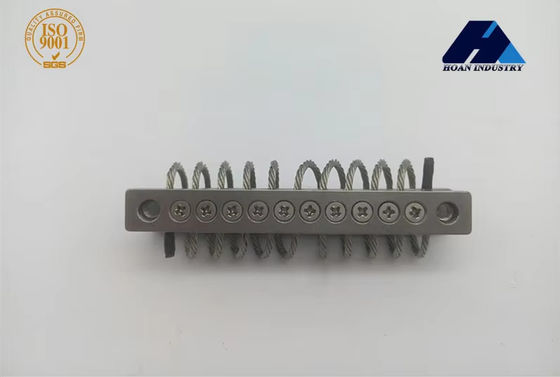

All-Metal JGX-0160E-4.8A Gimbal Wire Rope Isolator Rapid Energy Dissipation Compact UAV Camera Vibration Damper Mount

Zusammenfassung:
Der JGX-0160E-4.8A ist ein vollmetallischer Gimball-Vibrationsisolator, der für die präzise Vibrationskontrolle in kompakten UAV-Kameraanwendungen entwickelt wurde.Die rein metallische Konstruktion entfernt Gummi- und Elastomerkomponenten vollständig., die eine gleichbleibende Dämpfungsleistung bietet, die nicht von Temperaturschwankungen, UV-Exposition oder chemischem Kontakt beeinflusst wird.Der eigene Vibrations-Auslösungsmechanismus wandelt mechanische Energie innerhalb von Millisekunden in Wärme um, die eine von Natur aus zuverlässige Isolierung bietet, die während der Lebensdauer des Produkts keine Wartung erfordert.8 KG Belastung mit Typ-A-Aufbaukonfiguration ist für leichte FPV und Aktionskamera Nutzlasten optimiert.

Leistung bei vertikaler Last

45° Richtungslastleistung

Seitliche Belastung

Dämpfungsmechanismus und Materialtechnik

Die JGX-0160E-4.8A erreicht ihre Klasse führende Vibrationskontrolle durch eine reineVollmetallkonstruktionenDie Isolatoren sind sehr gut.schnelle EnergieverteilungMechanismus, der die mechanische Vibrationsenergie durch Trockenreibung an den internen Kontaktstellen in niedrigwertige Wärmeenergie umwandelt,der sich passiv innerhalb von 3-5 Millisekunden pro Zyklus in die Umgebungsluft auflöstEs gibt keine hydraulischen Flüssigkeiten zu lecken, keine Elastomerelemente zu knacken, und keine mechanischen Verbindungen zu verschleiernWartungsfreie Dämpfungsleistung für die gesamte Betriebsdauer des UAV.

Die Basisplatten sind aus 6061-T6-Aluminiumlegierung mit einer harten anodisierten Oberfläche (Typ III, MIL-A-8625-konform) bearbeitet.Dies liefert eine 50-Mikron-Oxid-Schicht, die galvanischer Korrosion widersteht, wenn sie auf Kohlenstofffaserdrohnenrahmen montiert wird. Ein häufiger Fehlerpunkt bei Stahl-auf-Kohlenstofffaser-SchnittstellenDie Schrauben mit schwarzer Oxidbeschichtung für die Steckdose der Klasse 12.9 werden als Standardbefestigungsmittel geliefert, die mit einem mittelschweren Schraubschrauber für eine schwingungsbeständige Montage versehen sind.

Anleitung zur Installation

1. Für eine optimale Dämpfung muss das Nutzlastgewicht zwischen 1,4 N und 3,4 N (30%-70% der maximalen statischen Last von 4,8 N) liegen.
2. Wählen Sie die gewünschte Montagekonfiguration (A bis E oder S-Typ) anhand Ihrer Gimbalrahmengeometrie aus.andere Konfigurationen sind auf Anfrage erhältlich.
3. Wenn Sie in Salz-Spray-Umgebungen arbeiten, sollten Sie eine dünne Folie mit einem Krampfadern auf die Schließfäden auftragen.
4. Nach der Installation ist vor dem Einsatz einen Bodenvibrations-Sweep-Test von 5-500 Hz durchzuführen, um die Isolationsleistung zu überprüfen.

Qualitätssicherung und Normenkonformität

Jeder JGX-0160E-4.8A-Isolator unterliegt vor dem Versand vier obligatorischen Qualitätsprüfungen: (1) Dimensionelle Inspektion mit CMM-Ausrüstung mit einer Genauigkeit von ±0,02 mm anhand von technischen Zeichnungen;(2) Überprüfung der Spannung der Seilseile bei 150% der Nennlast mit null Dauerzüge(3) Charakterisierung der dynamischen Steifigkeit über einen Frequenzschub von 5 bis 2000 Hz auf einem elektrodynamischen Schüttlertisch;(4) Visuelle und maßgebende Endkontrolle mit Rückverfolgbarkeit der Charge bis zur Wärmemenge des RohstoffsUnsere ISO 9001:2015 zertifizierte Produktionsstätte gewährleistet die vollständige Rückverfolgbarkeit der Chargen von der eingehenden Stahlspule bis zur Seriennummerung des fertigen Produkts.

Anwendungsbereiche

1. UAVs für Luftfotografie und -Kinematografie
2. Industrielle Inspektion und Überwachung von Vermögenswerten
3. Präzisionslandwirtschaftliche Erhebungsplattformen
4. LiDAR- und Wärmebildaufnahmegeräte
5. FPV Racing & Freestyle Quadcopter
6. Suche und Rettung Drohnen Systeme
