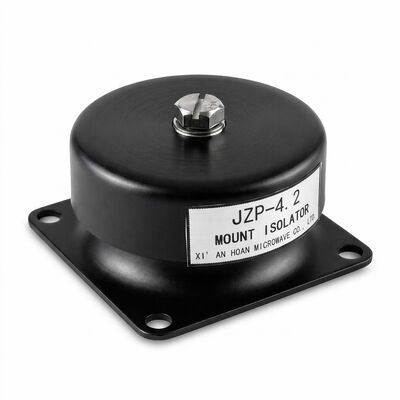

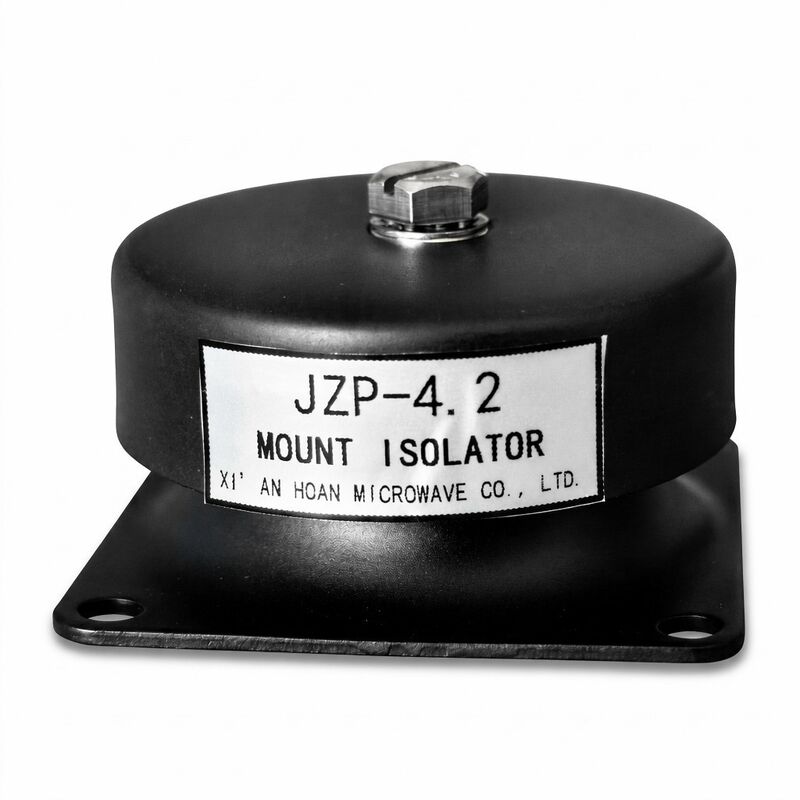

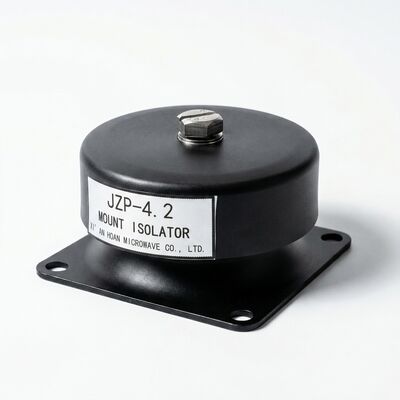

JZP-4.2 Gummi-Vibrationsisolator-Stoßdämpferhalterung mit hoher Scherrückgewinnung zur Unterdrückung von Maschinenresonanzen

Warum Scher-Rückstellung die Langzeit-Isolationsleistung definiert

Wenn ein Schwingungsdämpfer seitlichen Kräften ausgesetzt ist — durch Anlaufdrehmoment von Geräten, Unwuchten rotierender Massen oder externe Stöße während der Wartung — erfährt das Gummielement eine Scher-Deformation. Minderwertige Dämpfer entwickeln nach wiederholten Scherzyklen eine bleibende Verformung, wodurch sich die isolierte Ausrüstung von ihrer ursprünglichen Ausrichtung abweicht. Der JZP-4.2 Gummi-Schwingungsdämpfer ist mit einer Elastomergeometrie mit hoher Rückstellfähigkeit konstruiert: Nach 100.000 Scherzyklen bei 80 % der maximal zulässigen Durchbiegung beträgt die Restverformung weniger als 0,3 mm — weit innerhalb des Grenzwerts von 0,5 mm, den die meisten präzisionsausgerichteten Pumpen- und Kompressorsätze ohne Unterlegscheiben tolerieren können.

Laterale Stabilität — Ausrüstung bleibt, wo sie hingehört

Leichte Maschinen sind besonders anfällig für seitliche Verschiebungen, da die aufgehängte Masse im Verhältnis zu den Anregungskräften gering ist. Eine 35 kg schwere Pumpeneinheit, die unter Last anläuft, kann beim Start transiente seitliche Kräfte von über 200 N an den Befestigungspunkten erzeugen. Der JZP-4.2 Dämpferhalterung adressiert dies mit einem Verhältnis von lateraler zu axialer Steifigkeit von 0,8:1 — das bedeutet, die seitliche Bewegung ist nur geringfügig weicher als die vertikale Kompression, im Gegensatz zu vielen zylindrischen Dämpfern, bei denen die seitliche Steifigkeit 3- bis 5-mal geringer sein kann als die axiale. Das Ergebnis: Die Ausrüstung bleibt zentriert auf ihrer Grundplatte, ohne dass externe Stopper oder Führungen erforderlich sind.

Resonanzunterdrückung — Lösung für leichte Maschinen

Leichte Maschinen stellen eine besondere Herausforderung für die Vibrationskontrolle dar: Die Masse der Ausrüstung ist so gering, dass die montierte Eigenfrequenz oft zwischen 8 und 18 Hz liegt — direkt überlappend mit gängigen Motordrehzahlen (1.500 und 3.000 U/min entsprechen 25 Hz und 50 Hz Anregung). Ein konventioneller Stoßdämpferhalterung mit geringer Dämpfung (< 0,05 Verlustfaktor) verstärkt Vibrationen bei Resonanz, anstatt sie zu unterdrücken, und kann die übertragene Kraft potenziell verdrei- oder vervierfachen.

Der JZP-4.2 verwendet einen frequenzabhängigen Dämpfungsmechanismus, der seiner gefüllten Elastomerformulierung innewohnt. Bei niedrigen Frequenzen (< 15 Hz, einschließlich des Systemresonanzbandes) steigt der Dämpfungsfaktor (tan δ) auf 0,18–0,22, was eine effektive Resonanzunterdrückung bietet. Bei Betriebsfrequenzen über 25 Hz — wo die meisten rotierenden Maschinen laufen — fällt tan δ auf 0,08–0,12, was eine effiziente Isolierung ermöglicht (typischerweise 85–92 % Vibrationsreduzierung bei 50 Hz).

Installationsgeometrie & Maßdaten

Anwendungsspezifische Montagekonfigurationen

• Einzylinder-Luftkompressoren (0,75–3 kW): Vierpunktlagerung unter dem Tankfuß. Der JZP-4.2 unterdrückt die 8–12 Hz Kippschwingung, die Einzylinder-Hubkolbenmaschinen während des Verdichtungstaktes erregen. Die laterale Steifigkeit verhindert, dass der Tank auf glattem Beton über den Boden wandert.
• Zentrifugalpumpen-Skids (0,5–5 HP): Drei oder vier Dämpfer zwischen Pumpen-Motor-Grundplatte und Skid-Rahmen. Die hohe Scher-Rückstellung verhindert eine fortschreitende Fehlausrichtung zwischen Pumpen- und Motorwellen — eine häufige Ursache für vorzeitiges Versagen von Gleitringdichtungen.
• Laborzentrifugen-Tischgeräte: Der Gummi-Schwingungsdämpfer glättet die 15–30 Hz Unwucht-Vibrationen, ohne zusätzliche Masse hinzuzufügen, die die Ramp-Down-Zeiten beim Öffnen des Deckels verlangsamen würde. Die laterale Stabilität ist entscheidend während der transienten Beschleunigungsphase, wenn der Rotor seine kritische Drehzahl durchläuft.
• Kleine HVAC-Kondensationsgeräte (1–3 TR): Der Stoßdämpferhalterung isoliert Kompressor- und Lüftervibrationen von Dach- oder Wandhalterungen. Das Verhältnis von 0,8:1 lateral/axial bewältigt windinduzierte Seitenlasten ohne übermäßiges Schwanken.

Leistungsverifizierungsfragen

F: Wie wird die Scher-Rückstellung in der Produktion gemessen?
A: Jede Charge durchläuft einen 24-stündigen beschleunigten Kriechtest: 80 % der maximal zulässigen Last wird für 12 Stunden bei 70 °C in lateraler Richtung aufgebracht und dann freigegeben. Die Restverformung wird mit einer Messuhr 2 Stunden nach der Freigabe gemessen. Einheiten, die eine Restverformung von mehr als 0,35 mm aufweisen, werden abgelehnt.

F: Beeinflusst die Temperatur das Verhältnis von lateraler zu axialer Steifigkeit?
A: Mäßig. Bei -25 °C verschiebt sich das Verhältnis aufgrund des erhöhten Elastomer-Moduls auf etwa 0,75:1 (etwas weicher lateral). Bei +100 °C wird es weicher auf etwa 0,85:1. Das Verhältnis bleibt über das gesamte Nenn-Temperaturband im nutzbaren Bereich. Innerhalb der angegebenen Grenzen ist keine Herabstufung erforderlich.

F: Was ist die erwartete Lebensdauer bei kontinuierlichem 24/7-Betrieb?
A: In einer kontrollierten Innenumgebung (15–35 °C, trocken, keine chemische Exposition) ist der JZP-4.2 für 5–7 Jahre Dauerbetrieb ausgelegt, bevor er 1,0 mm kumulative Kriechdehnung erreicht. Bei Außen- oder halboffenen Installationen rechnen Sie mit 3–5 Jahren. Ein Austausch wird empfohlen, wenn der Höhenverlust insgesamt 2,0 mm (ca. 7 % der freien Höhe) überschreitet.
