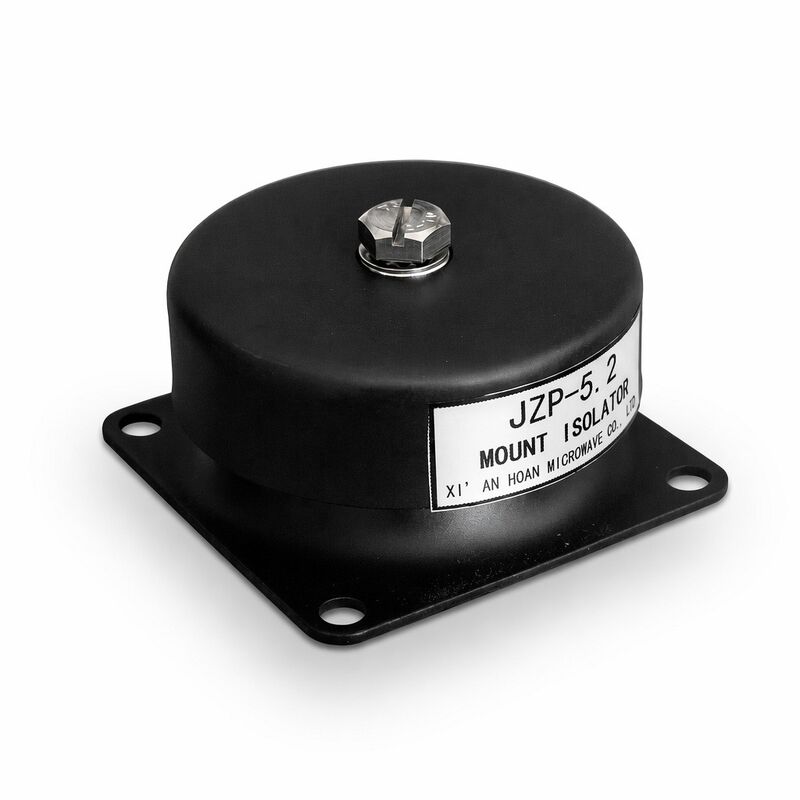

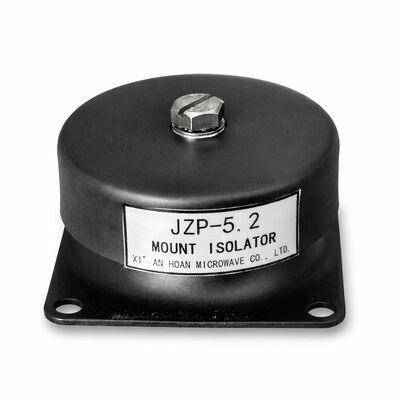

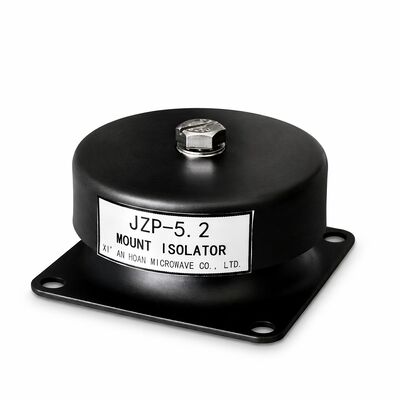

JZP-5.2 UV-wetterbeständige, präzisionsgeformte Gummi-Vibrationsisolator-Halterung, Stoßdämpferhalterung für Outdoor-Ausrüstung

Was geschieht, wenn man einen Gummibegriff für Innenräume draußen installiert?

Innerhalb von 3-6 Monaten der kontinuierlichen Exposition im Freien wird die Oberfläche eines Standard-NaturkautschumsGummi-VibrationsisolatorIm 12. Monat hat die UV-Strahlung den oberen Bereich um 0,2-0 degradiert.5 mm der Gummioberfläche in eine KreideformIm Monat 18-24, die kombinierten Effekte des thermischen Zyklus, UV-Embrittlement,und der Ozonangriff haben die dynamische Steifigkeit der Montage um 20-35% verschoben.Das bedeutet, dass die Ausrüstung, die sie isolieren sollte, jetzt Vibrationen direkt in die Struktur sendet.2Vibrationsisolatormontagewurde speziell entwickelt, um diese Kette auf der materiellen Ebene zu unterbrechen, bevor sie beginnt.

EPDM/CR Co-Cured Compound Die Materialwissenschaft hinter dem Überleben im Freien

Einpolymergummihalterungen bieten einen Kompromiss: Naturgummi (NR) besitzt ausgezeichnete dynamische Eigenschaften, versagt aber im Freien; EPDM bietet hervorragende Wetterbeständigkeit, aber schlechte Ölbeständigkeit;Polychloropren (CR) bietet eine ausgewogene Öl- und Wetterbeständigkeit, aber eine höhere KompressionsleistungDas JZP-5.2Montage Isolatorverwendet eine mitgehärteten EPDM/CR-Mischung in einem Gewichtsverhältnis von etwa 60:40, die in einem einzigen Formenzyklus mitvulkaniert wird.Dies ist kein Zwei-Schicht-Laminat die Polymere werden in der Verbundphase gemischt und gleichzeitig verknüpft, wodurch ein einphasiges Material geschaffen wird, das die Außenausdauer von EPDM und die mechanische Zähigkeit von CR erbt.

Die wichtigsten Materialeigenschaften der JZP-5.2-Elastomerverbindung:

Beachten Sie, dass die JZP-5.2 etwa 15-20% der endgültigen Zugfestigkeit einer reinen NR-Festung im Austausch für eine 20-fache Verbesserung der Ozonbeständigkeit und eine 5-fache Verbesserung der UV-AlterungssteifheitsstabilitätFür Außeneinrichtungen ist dies ein überwiegend günstiger Handel. Die Zugfestigkeit ist selten der einschränkende Faktor bei einer Vibrationsisolierung.Aber die Steifigkeit beeinträchtigt direkt die Isolationsleistung..

Null-Luftbeutel ️ Vakuum-Transfer-Formen erklärt

Bei der herkömmlichen Druckformung vonStoßdämpferWenn die Form geschlossen wird, hat die Luft, die zwischen dem Gummi und den Hohlraumwänden gefangen ist, nur einen Fluchtweg durch die Trennlinie.In komplexen Geometrien mit tiefen ZiehungenBei der Verarbeitung von Edelsteinen, Rippen oder eingebetteten Metallinsätzen wird zwangsläufig etwas Luft eingedrungen, wodurch innere Hohlräume mit einem Querschnitt von 0,1 mm2 bis mehreren mm2 entstehen.

Jede Lücke wirkt als Spannungserhöhung: Wenn die Befestigung komprimiert wird, erleben die Lückewände eine 2- bis 4-mal höhere Spannungskonzentration als das Schüttmaterial.Bei zyklischer Belastung bei 10-30 Hz (typisch für rotierende Maschinen)Die Leere wird zu einer Ermüdungs-Riss-Initiationsstelle.2Gummi-VibrationsisolatorDieser Ausfallmodus wird durch Vakuumtransferforming beseitigt:

1. Anbringung der Vorform:Eine genau gewogene EPDM/CR-Verbindung wird in den Transferpot und nicht in den Hohlraum platziert.
2. Vakuumabsaugung:Vor der Injektion wird die geschlossene Formhöhle 10 Sekunden lang auf -0,095 MPa evakuiert, wodurch im Wesentlichen alle Luft aus dem Hohlraumvolumen entfernt wird.
3. Transfer-Injektion:Die Verbindung wird durch ein Laufsystem in die evakuierte Höhle bei 85 ± 5 °C unter 200 Tonnen Klemmkraft injiziert.der Kautschuk füllt jede Kontur des Hohlraums, einschließlich des Unterschnitts um den verbundenen Metallbelag.
4. C-Scan-Überprüfung:Jede Einheit geht durch eine automatisierte 5 MHz Ultraschall-C-Scan-Station, die jede innere Reflexion, die das Äquivalent eines 0,3 mm2 großen flachen Bodenlochs übersteigt, erkennt.Eine Qualitätsgrenze für die Chargenannahme (AQL) von 0.65% wird nach ISO 2859-1 durchgesetzt.

JZP-5.2 physikalische Spezifikationen

Installationsumgebungen, in denen die JZP-5.2 die Standardmontage übertrifft

• Auf dem Dach befindet sich ein Solar-Inverter-Kühlventilator:Die Sonneneinstrahlung bei erhöhter Temperatur (die Umgebung auf dem Dach kann an einem Tag von 35 °C 70 °C erreichen)VibrationsisolatormontageVerhindert, dass Ventilator-Ungleichgewichtsvibrationen in das Invertergehäuse übertragen werden, während mehrjährige UV-Ausbrüche überlebt werden.
• Schränke für Straßenverkehrsmanagement:Kombinierte Exposition gegenüber UV-Strahlen, Fahrzeugabgasen (Ozonvorläufer), Winter-Saltstraßenspray und 24/7 Vibrationen von vorbeifahrenden schweren Fahrzeugen.2 Halterungen isolieren das elektronische Fahrwerk von bodengesteuerten Vibrationen.
• Landwirtschaftliche Pumpstationen (Ausfallanlagen):Direktes Sonnenlicht, Regen, Spritzwasser mit gelösten Düngemitteln (leicht sauer) und Temperaturschwankungen von -10 °C in den Winternächten auf +50 °C in den Sommernachmittagen.
• Marina- und Hafenbrennstoffpumpen:DieStoßdämpferWiderstandsfähig gegen UV-Strahlung durch wasserreflektiertes Sonnenlicht und zufälligen Brennstoff- und Ölkontakten unter Bedingungen, die reines EPDM (schlechte Ölbeständigkeit) und reines NR (schlechte UV-Widerstandsfähigkeit) gleichermaßen abbauen.

FAQ für die Spezifikation

F: Ist der C-Scan-Bericht bei jeder Sendung enthalten?
A: Bei jeder Bestellung von mehr als 200 Stück ist ein C-Scan-Zertifikat für die Zusammenfassung der Charge mit dem Passstatus von AQL 0,65% enthalten.C-Scan-Bilder einzelner Einheiten sind auf Anfrage ohne zusätzliche Gebühr für Bestellungen über 500 Einheiten erhältlichUnter 200 Einheiten bestätigt die Chargenbescheinigung, dass eine 100%ige C-Scan-Inspektion durchgeführt und die AQL erfüllt wurde.

F: Wie lange hält sich ein nicht installierter JZP-5 auf?2?
A: Bei Lagerung in der Originalverpackung, fern von direktem Sonnenlicht, bei 10-30 °C und unter 70% relativer Luftfeuchtigkeit, wird der JZP-52 hat eine Haltbarkeit von 5 Jahren ab dem Herstellungsdatum (auf dem Kartonetikett im Format JJJJ-MM-DD markiert)Der begrenzende Faktor ist die Passivierungsschicht mit Zn-Ni-Beschichtung auf den Stiften, nicht die Gummiverbindung.

F: Kann der JZP-5.2 direkt mit Meerwasser in Berührung kommen?
A: Das Gummielement (EPDM/CR) toleriert intermittierenden Kontakt mit Meerwasser ohne Abbau.Die Standard-Zinkplattierung Q235 ist nicht für kontinuierliches Eintauchen in Meerwasser geeignet.. Für Anwendungen in Schiffs-Spritzzonen ist die 316-Edelstahl-Einsatzvariante anzugeben.
