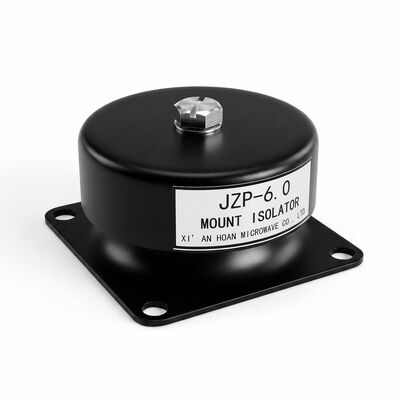

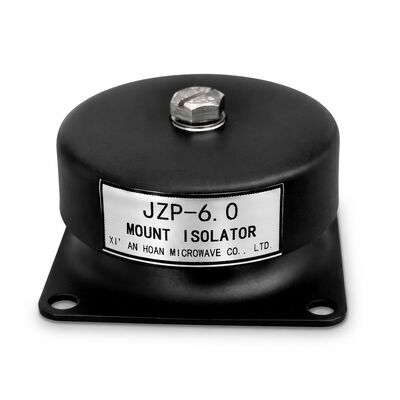

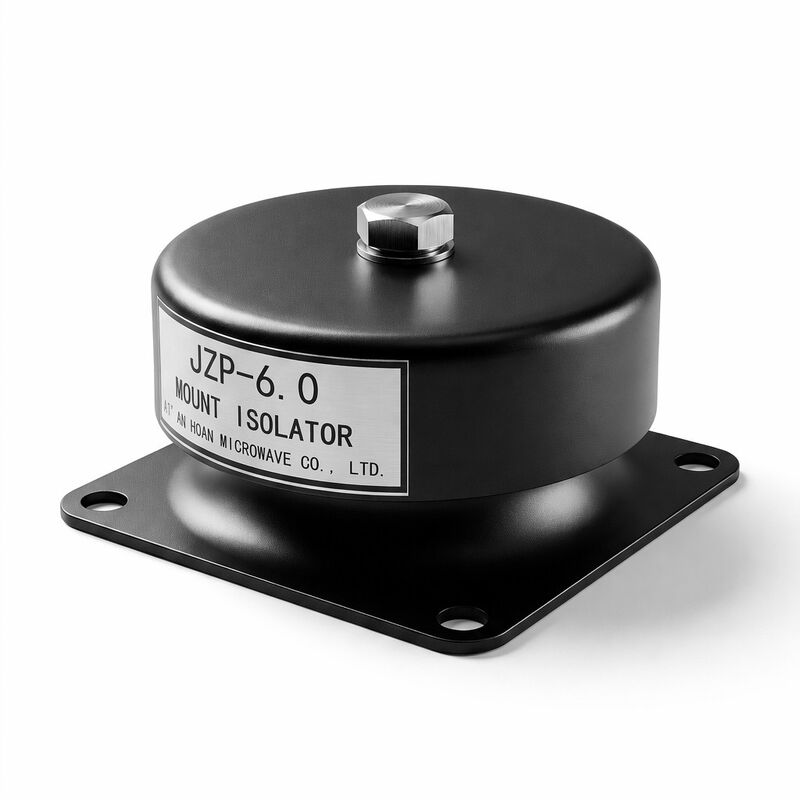

JZP-6.0 Breiter Temperaturbereich Kautschukschlagdämpfer Mikrovibrationsfilter für Präzisionsgeräte

JZP-6.0 Gummi-Schwingungsdämpfer für breite Temperaturbereiche — Präzisionsisolierung für extreme Bedingungen

Der JZP-6.0 ist speziell für Anwendungen konzipiert, bei denen die Schwingungsisolierung über einen breiten Temperaturbereich konstant funktionieren mussBreiter Temperaturbereichvon -40°C bis +120°C. Standard-Gummilager erfahren bei Temperaturen unter dem Gefrierpunkt eine signifikante Versteifung und übermäßige Erweichung in heißen Umgebungen, was zu unvorhersehbarem Isolationsverhalten führt. Der JZP-6.0 überwindet dies durch eine thermisch stabilisierte NR/SBR-Mischungsformulierung, die eine Härte von Shore A 55±5 über das gesamte thermische Betriebsfester beibehält und so unabhängig von den Umgebungsbedingungen ein vorhersagbares Dämpfungsverhalten gewährleistet.

Thermische Stabilitätstechnik

Der Schlüssel zur thermischen Widerstandsfähigkeit des JZP-6.0 liegt in der Optimierung der Vernetzungsdichte und des Antioxidanspakets. Ein semi-EV (effizientes Vulkanisationssystem) erzeugt mono- und disulfidische Vernetzungen mit überlegener thermischer Stabilität im Vergleich zu herkömmlichen polysulfidischen Netzwerken. In Kombination mit einer synergistischen Antioxidansmischung aus gehinderten Phenolen und Phosphitstabilisatoren widersteht die Mischung der oxidativen Degradation bei erhöhten Temperaturen und behält gleichzeitig die Elastizität des Gummis bei extremen Kältebedingungen bei. Die Glasübergangstemperatur wird durch selektive Weichmachereinarbeitung unter -50°C unterdrückt, um Versprödung bei niedrigen Temperaturen zu verhindern.

Mikrovibrationsfilterung für Sensoren

Empfindliche Instrumentierung — einschließlich Laserinterferometer, Elektronenmikroskope, Koordinatenmessgeräte und MEMS-basierte Sensorarrays — erfordert eine Isolierung von Umgebungserschütterungen mit Amplituden von nur 0,01 mm. Der JZP-6.0 liefertMikrovibrationsfilterung für Sensorendurch sein präzise abgestimmtes dynamisches Steifigkeitsprofil. Bei Frequenzen über 30 Hz fällt die Übertragbarkeit unter 0,1, wodurch Hochfrequenz-Mikrovibrationen, die von nahegelegenen Motoren, Pumpen und Fußgängerverkehr erzeugt werden, effektiv gedämpft werden. Das Lager fungiert als mechanischer Tiefpassfilter, der nur die statische Gravitationslast durchlässt und gleichzeitig die Vibrationsenergie über das für Präzisionsmessungen relevante Frequenzspektrum blockiert.

Abmessungs- und mechanische Spezifikationen

Temperaturabhängige Leistungsmatrix

Mikrovibrationsisolationsleistung

Richtlinien für die Integration von Sensoren und Instrumenten

• Für optische Tische und Laserplattformen: 4-Punkt-Montagekonfiguration mit gleichmäßiger Lastverteilung innerhalb von ±5 % über alle Lager
• Für KMG und Inspektionsstationen: Isolieren Sie die gesamte Messzelle einschließlich der kombinierten Masse von Werkstück und Vorrichtung
• Für MEMS-Sensor-Testgehäuse: Lager positioniert zwischen Vibrationsquelle (Boden/Gebäudestruktur) und Sensor-Montageplatte
• Mindestabstand um das Lager: 15 mm radial für uneingeschränkte seitliche Auslenkung
• Kabelmanagement: Stellen Sie sicher, dass die Sensorkabel Service-Schleifen enthalten, die keine parallelen Vibrationsübertragungswege bilden, die das Lager umgehen

Umweltprüfungen und Validierung

Jede JZP-6.0-Designvariante durchläuft: 1.000 Stunden thermische Alterung bei 120°C mit regelmäßiger Überprüfung der dynamischen Steifigkeit; Kälte-Schock-Tests bei -40°C für 72 Stunden gefolgt von Schlagfestigkeitsmessung; zyklische thermische Schocks von -40°C bis +120°C (100 Zyklen, 30 Minuten Haltezeit); und Salzsprühnebelprüfung gemäß ISO 9227 für 96 Stunden auf der verzinkten Basis. Chargenzertifikate, die diese Testergebnisse dokumentieren, werden im Qualitätsmanagementsystem geführt und stehen dem Kunden zur Prüfung zur Verfügung.

Branchen und Anwendungen

Der JZP-6.0 wird in Halbleiterlithographie-Stützrahmen, zur Isolierung von optischen Inspektionsstationen, zur Dämpfung von Laborzentrifugen, auf Sockeln für medizinische Bildgebungsgeräte, zur Nivellierung von Präzisions-CNC-Werkzeugmaschinen und zur Vibrationskontrolle von Umwelttestkammern eingesetzt. Jede Anwendung, bei der Temperaturschwankungen mit anspruchsvollen Anforderungen an die Schwingungsisolierung einhergehen — von Kühlkettenlogistikgeräten bis hin zu Gießereien benachbarten Metrologielaboren — profitiert von der thermisch invarianten Leistungshülle des JZP-6.0.
