JZP-8.5 Gummi-Stoßdämpfer, Winkel-Parallel-Fehlausrichtungstoleranz-Befestigungselement, Anti-Lockerungs-Gewindeschutz-Isolator

JZP-8.5 Gummi-Schwingungsdämpfer — Toleranz für Winkel- und Parallelversatz mit Anti-Lockerungs-Montagesystem

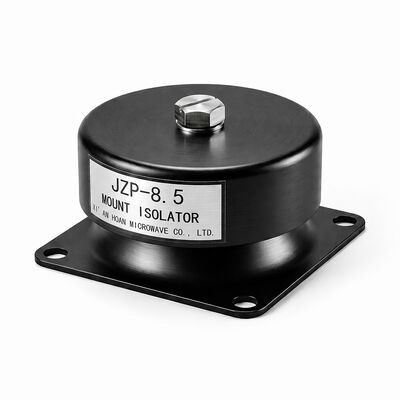

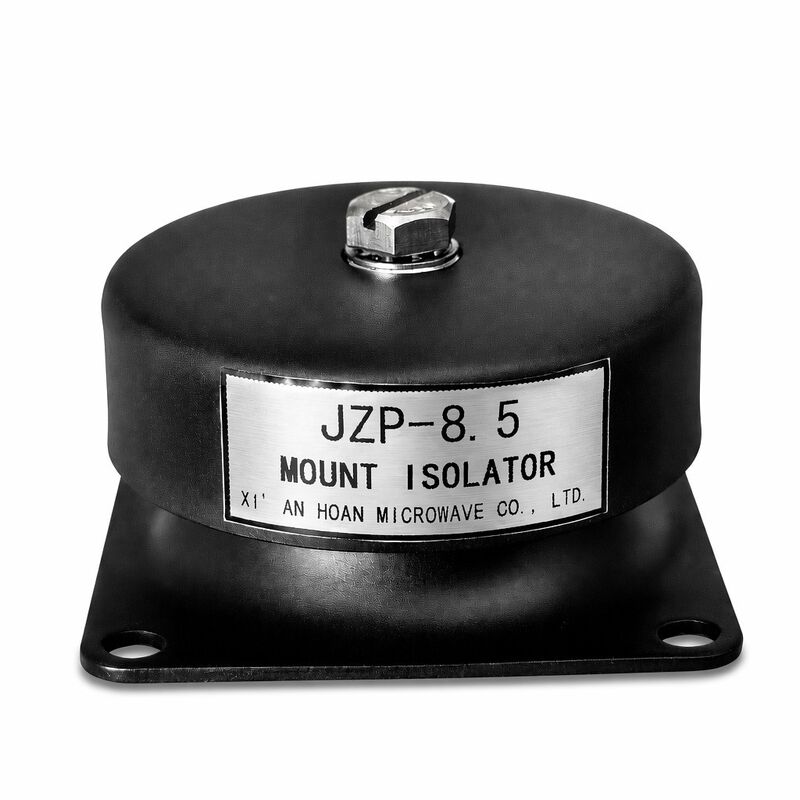

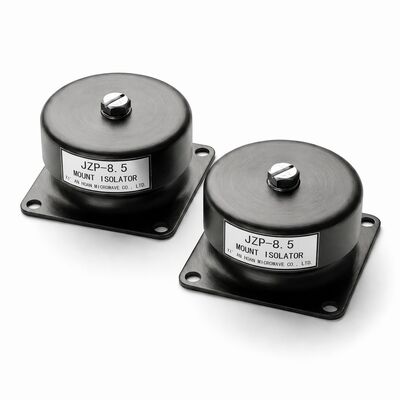

Der JZP-8.5 Gummi-Metall-Schwingungsisolator, ausgelegt für eine Nennlast von 8,5 kg pro Dämpfer, löst zwei hartnäckige Probleme bei der industriellen Schwingungsisolierung: Unebenheiten der Montagefläche und das Lockern von Befestigungselementen unter zyklischer Belastung. Sein Elastomer-Element gleicht Winkelabweichungen und Parallelversatz während der Installation aus, während das integrierte Anti-Lockerungs-Gewindesystem die Klemmintegrität über lange Serviceintervalle aufrechterhält.

Kompensation von Winkel- und Parallelversatz

Feldinstallationen weisen selten perfekt ebene, parallele Montageflächen auf. Das JZP-8.5 Gummi-Element biegt sich, um bis zu ±15° Winkelversatz und ±3 mm Parallelversatz zwischen den zu verbindenden Flächen aufzunehmen. Dies eliminiert die Notwendigkeit von Unterlegscheiben, Schleifen oder Präzisionsbearbeitung von Montagepads – was die Installationszeit schätzungsweise um 30–40 % reduziert, insbesondere bei Nachrüstungen, bei denen bestehende Infrastrukturen nicht verändert werden können. Das Elastomer kehrt nach dem Ausrichten und Anziehen in seine ursprüngliche Geometrie zurück, wodurch sichergestellt wird, dass die Nenn-Isolationsleistung durch die Installationsanpassung nicht beeinträchtigt wird.

Befestigungselemente gegen Lockern & Gewindeschutz

Vibrationsbedingtes Lockern von Schrauben ist eine der häufigsten Ursachen für Ausfälle von Isolatoren im Betrieb. Der JZP-8.5 begegnet diesem Problem mit einem dualen Schutzansatz: eine selbstsichernde Mutter mit Nylon-Einsatz, die unter kontinuierlicher Vibration ein vorherrschendes Drehmoment aufrechterhält, und eine verklebte Stahlunterlegscheibe, die die Klemmkraft gleichmäßig über die Gummi-Metall-Schnittstelle verteilt. Zusammen verhindern diese Merkmale sowohl ein Verdrehen als auch ein Fressen der Gewinde, selbst nach über 10.000 Lastzyklen in beschleunigten Labortests. Es sind keine zusätzlichen Gewindesicherungsmasse erforderlich, was sowohl die Erstinstallation als auch den zukünftigen Wartungszugang vereinfacht.

JZP-8.5 Leistungsdaten

Geeignete Installationsumgebungen

• Fundamente für Diesel- und Gasmotorgeneratoren
• Montagen für Baumaschinen und Erdbewegungsgeräte
• Lager für kommerzielle Schiffsantriebe und Hilfsmaschinen
• Landwirtschaftliche Verarbeitungs- und Erntemaschinen
• Industrielle Lüfter-, Gebläse- und Lüftungsanlagen
• Isolierung von Förderantrieben, Brechern und Siebanlagen

Installationshinweise

Für optimale Leistung positionieren Sie den JZP-8.5 so, dass sich das Gummi-Element zwischen dem Gerätefuß und der Fundamentbasis befindet. Ziehen Sie das M6-Befestigungselement mit einem kalibrierten Schraubenschlüssel auf ein Drehmoment von 8–10 N·m an. Die integrierte Nylon-Sicherungsmutter sorgt für ein ausreichendes vorherrschendes Drehmoment – verwenden Sie keine flüssigen Gewindesicherungsmasse, da diese chemisch mit dem Gummi-Element reagieren können. Überprüfen Sie die Isolatoren jährlich auf sichtbare Gummi-Risse, Verformungen oder bleibende Setzungen von mehr als 1 mm. Ersetzen Sie jeden Isolator, der Anzeichen von Verschlechterung aufweist, um die Nenn-Schwingungsisolationsleistung aufrechtzuerhalten.
