JZP-10.5 Stoßdämpfer aus Gummi Optimiertes dynamisch-statisches Verhältnis Ozon-Rissbeständiges NR-Vibrationsisolator

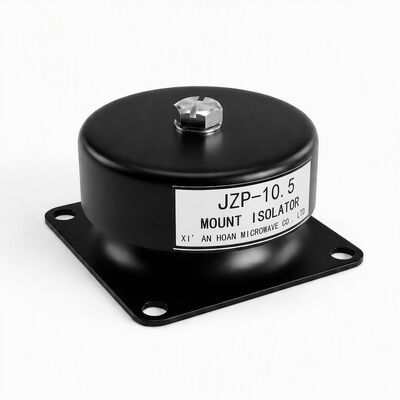

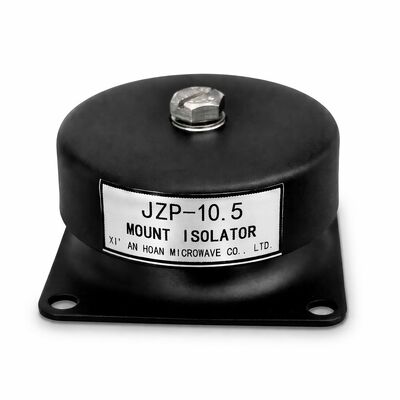

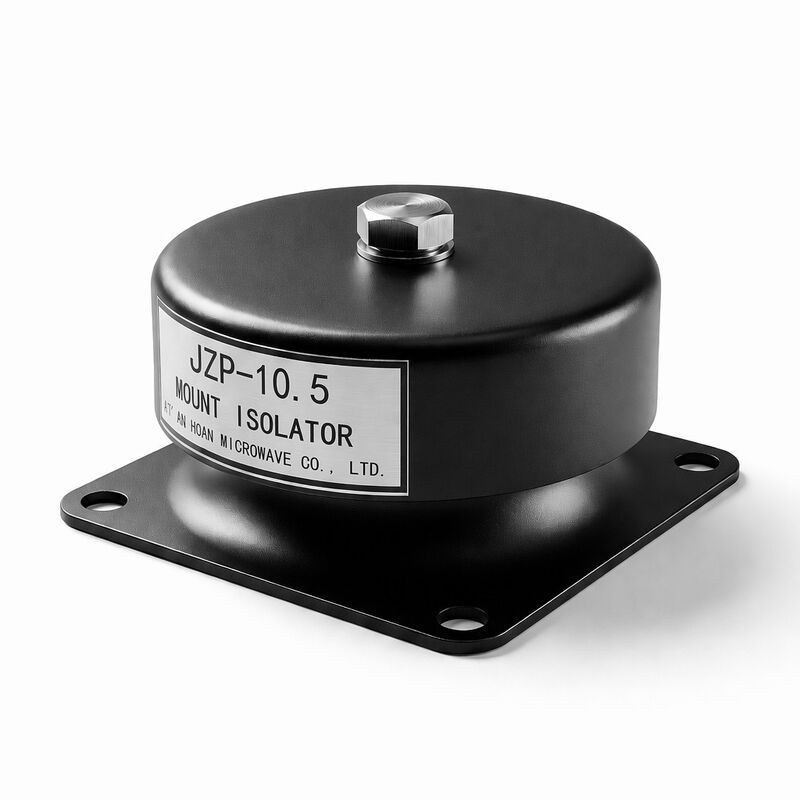

JZP-10.5 Hochpräziser Gummi-Schwingungsdämpfer

Der JZP-10.5 ist ein präzisionsgefertigter Gummi-Metall-Verbundschwingungsdämpfer, der für Industrieanlagen entwickelt wurde, die stabile dynamisch-statische Steifigkeitscharakteristiken und langfristige Umweltbeständigkeit erfordern. Sein Hauptunterscheidungsmerkmal liegt in der NR-Formulierung, die ein dynamisch-statisches Verhältnis von ≤1,4 beibehält – ein kritischer Parameter, der sicherstellt, dass sich die Halterung sowohl unter statischer Last als auch unter Schwingungsbedingungen vorhersehbar verhält und Resonanzverschiebungen bei rotierenden Maschinen verhindert.

Herstellungsprozess & Qualitätssicherung

• Formpressen — Jede JZP-10.5-Einheit wird im Hochdruck-Formpressverfahren bei 150-160°C hergestellt, wodurch eine vollständige Vernetzungsdichte im Gummi erzielt wird, was konsistente mechanische Eigenschaften von Charge zu Charge gewährleistet.
• Vulkanisierte Metallbindung — Der Stahlkern wird vor der Gummi-Vulkanisation einer Zinkphosphat-Vorbehandlung und einer Chemlok-Kleberbeschichtung unterzogen, wodurch eine Bindungsfestigkeit von über 8 MPa erreicht wird – weit über der Reißfestigkeit des Gummis selbst.
• 100% Last-Durchbiegungs-Prüfung — Jede Produktionscharge wird auf statische und dynamische Steifigkeitskurven auf einem MTS-Servo-Hydraulik-Prüfstand geprüft, wobei die vollständigen Rückverfolgbarkeitsaufzeichnungen 36 Monate lang aufbewahrt werden.
• Ozonkammer-Chargenverifizierung — NR-Compound-Proben jeder Charge werden gemäß ASTM D1149 72 Stunden lang 50 pphm Ozon bei 40°C ausgesetzt, wobei Null sichtbare Risse als Akzeptanzkriterium gelten.

Technische Spezifikationen

Leistungsmerkmale

Das dynamisch-statische Verhältnis von ≤1,4 des JZP-10.5 ist ein herausragendes Merkmal in seiner Klasse. In der Praxis bedeutet dies, dass die Halterung bei Übergang von statischer Vorspannung zu dynamischer Anregung um nicht mehr als 40% steifer wird – was die Verschiebung der Systemeigenfrequenz minimiert, die generische Gummihalterungen typischerweise plagt. Dies ist besonders wertvoll für Geräte mit variabler Drehzahl, bei denen die Vermeidung von Resonanzen über einen Bereich von Betriebsdrehzahlen hinweg unerlässlich ist.

Die ozonbeständige NR-Formulierung enthält p-Phenylendiamin-basierte Antiozonmittel und mikrokristallines Wachs, das zur Oberfläche wandert und einen Schutzfilm bildet. Dieser doppelte Schutzmechanismus wurde durch beschleunigte Bewitterung validiert, die 5+ Jahren Freibewitterung in gemäßigten Klimazonen entspricht.

Installationsrichtlinien

• Die Ebenheit der Montagefläche sollte über die Montagefläche hinweg innerhalb von 0,2 mm liegen
• Anzugsdrehmoment: 25-30 N·m für M10-Bolzen
• Verwenden Sie immer eine Kombination aus flacher Unterlegscheibe und Federring, um ein Lösen zu verhindern
• Lassen Sie einen Mindestabstand von 5 mm um den Gummi-Körper für uneingeschränkte Flexibilität
• Stellen Sie bei Mehrfachhalterungssystemen sicher, dass die Lastverteilung nicht mehr als ±10% Variation zwischen den Halterungen überschreitet

Typische Anwendungen

• HLK-Systeme — Isolierung von Kältemaschinenkompressoren, Kühlturmlüftern und Lüftungsgeräten von Gebäudestrukturen
• Industriepumpen — Reduzierung von rohrübertragener Vibration bei Kreisel- und Membranpumpeninstallationen
• Generatorsätze — Unterrahmenisolierung für Diesel- und Erdgasgeneratoren bis 50 kVA
• Kompressorstationen — Kolben- und Scrollkompressor-Isolierung in Kühl- und pneumatischen Systemen
• Textilmaschinen — Dämpfung von Webstuhl- und Spinnrahmenvibrationen in Produktionsumgebungen

Verpackung & Versand

Standardverpackung: Einzelbox mit WNRLN-Branding und PE-Schaum-Einsatz, 50 Einheiten pro Export-Qualität Doppelwellpappe Masterkarton (420*320*250mm, ca. 11 kg Brutto). Kundenspezifische Etikettierung und Barcode-Erstellung für OEM-Bestellungen verfügbar. Standardversand per Seefracht (FCL/LCL) von den Häfen Shenzhen oder Guangzhou, mit Express-Luftfrachtoptionen für dringende Lieferungen.

Anpassungsoptionen

Wir bieten Anpassung der Compound-Härte (Bereich 45-70 Shore A), alternative Bolzenabmessungen (M8, M12), Edelstahl-Hardware für korrosive Umgebungen und Silikonkautschuk-Varianten für erweiterte Temperaturbereiche (-60°C bis +200°C). Mindestbestellmengen gelten für kundenspezifische Formulierungen. Kontaktieren Sie unser Ingenieurteam mit Ihren Anwendungsanforderungen für eine maßgeschneiderte Empfehlung.
