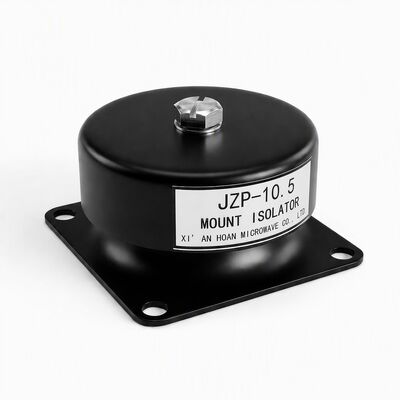

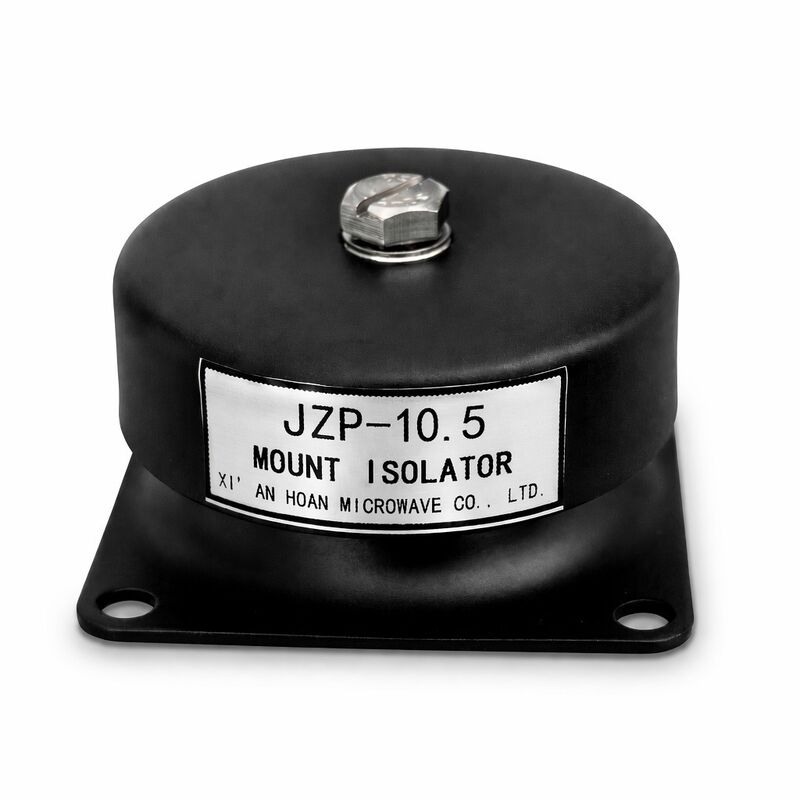

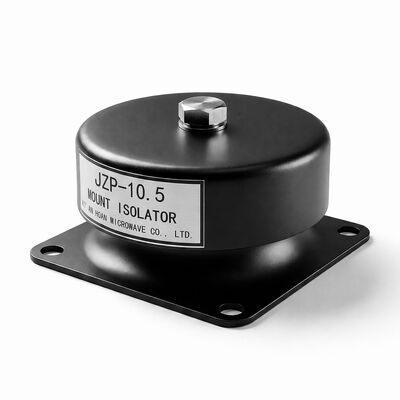

JZP-10.5 Gummi-Stoßdämpferhalterung, 3D-Multidirektionale Lastaufnahme, antistatischer ESD-sicherer Vibrationsisolator

JZP-10.5 Mehrwinkel-ESD-sichere Vibrationsisolator

DieJZP-10.5Die neue Technologie befasst sich mit einer spezifischen Herausforderung in der Präzisionsfertigung und in der Elektronik: dem Bedarf anVibrationsisolierung, die aus jeder Richtung funktioniertwährendmit einer Leistung von mehr als 50 WSeine gewölbte Elastomer-Geometrie und seine leitfähige Zusammensetzung machen ihn zur Wahl für Halbleiterwerkzeuge, Inspektionsgeräte,und Serverinfrastruktur, bei denen ESD-Ereignisse Millionen von Ausfallzeiten verursachen können.

Wie funktioniert die 3D-Multidirectional-Absorption

Im Gegensatz zu herkömmlichen zylindrischen Befestigungen, die sich bei der axialen Kompression hervorheben, sich aber dramatisch unter Scher- und Biegelbelastungen verhärten, verwendet die JZP-10.5 eineElastomerprofil mit kugelförmigem SektorDiese Geometrie sorgt für eine nahezu isotrope Steifheit, was bedeutet, dass die Reaktion der Montage vergleichbar ist, unabhängig davon, ob die Vibration axial, radial oder in einem beliebigen schrägen Winkel ankommt.Das Gummielement weicht im kombinierten Druckscherelement ab, absorbiert Energie durch hysteretische Dämpfung über alle drei Translationsachsen gleichzeitig.5 erreichte Schwingungsübertragungsverluste von 82-85% über eine 10-500 Hz Aufregungsbandbreite bei Belastung auf 50-70% der Nennleistung.

Schutzmechanismus für die ESD

• Leitendes Kohlenstoffnetz Das NR/CR-Basispolymer ist mit hochleitendem Kohlenstoffschwarz in einem Volumenanteil über der Perkolationsschwelle beladen.mit einer Durchlässigkeit von mehr als 10 W und einer Breite von mehr als 20 mm,.
• Oberflächenwiderstand 104-106 Ω- in der statisch-dissipatorischen Schönheit platziert: leitfähig genug, um Ladungen innerhalb von Millisekunden abzulassen (erfüllt ANSI/ESD S20.20 Anforderungen von < 2 Sekunden Zerfallszeit von 1000V bis 100V),noch resistent genug, um einen gefährlichen Stromfluss bei versehentlichem Kontakt mit aktiven Schaltkreisen zu verhindern.
• Permanente antistatische EigenschaftIm Gegensatz zu topischen antistatischen Sprays, die bei Handhabung und Reinigung abklingen, bietet die mit Kohlenstoff gefüllte Verbindung einen dauerhaften, feuchtigkeitsunabhängigen ESD-Schutz während der gesamten Lebensdauer des Produkts.

Produktion und Konformität

• Kontrollierte MischumgebungDie Dispersion von Kohlenstoffschwarz wird durch ein zweipassiges internes Mischen (Banbury-Typ) mit Echtzeit-Leistungskurvenüberwachung zur Überprüfung der Dispersionsqualität erreicht.also jede Charge unterliegt Inline-Widerstands-Coupon-Test vor der Formung.
• IEC 61340-5-1 Konformität- Unser ESD-Kontrollprogramm entspricht der internationalen Norm für den Schutz elektronischer Geräte vor elektrostatischen Phänomenen.Bei jeder Sendung sind Dokumentationspakete einschließlich Konformitätsbescheinigungen und Batch-Resistivitätsprotokolle erhältlich.
• RückverfolgbarkeitJede Produktionssparte erhält einen einzigartigen Chargencode, der auf Rohstoffsorte, Mischparameter, Formpressen und QC-Testdaten von 36 Monaten zurückverfolgt werden kann.

Technische Spezifikation

Installation und Wartung

• Stellen Sie sicher, dass die Montagefläche elektrisch mit dem ESD-Erdnetz der Anlage verbunden ist (empfohlen: < 1 Ω an der Erde)
• Periodische Überprüfung des Oberflächenwiderstands mit einem kalibrierten Megohmmeter pro IEC 61340-2-3 empfohlenes Intervall: alle 6 Monate oder 2000 Betriebsstunden
• Auf der Gummioberfläche darf nicht bemalt, beschichtet oder Kleber aufgetragen werden, da dadurch die Leitfähigkeit beeinträchtigt wird.
• Reinigen Sie nur mit Isopropylalkohol und einem flüssigkeitsfreien Tüftel; Lösungsmittelreiniger können antistatische Zusatzstoffe extrahieren
• Ersetzen Sie Befestigungen, die physikalische Risse aufweisen, dauerhafte Befestigungen, die 15% der ursprünglichen Höhe übersteigen, oder Widerstandsmessungen außerhalb des Bereichs von 104-106 Ω.

Industrieanwendungen

• Herstellung von Halbleitern¢ Waferbearbeitungsroboter, Isolierung von Lithographiewerkzeugen, Dämpfung von Vibrationen durch CMP-Maschinen in Reinräumen der Klasse 100/1000
• SMT-Versammlungslinien
• Datenzentrumsinfrastruktur- Isolierung der Server-Rack-Basis, Vibrationsentkopplung des HDD-Arrays, Montage der CRAC-Einheit zur Verhinderung von strukturbedingtem Rauschen
• Medizinisches und Laborwesen- Zentrifuge Vibrationsisolation, Elektronenmikroskop-Basismontage, Präzisionsbilanztabellen, PCR-Wärmezyklereplattformen
• Prüfung und Messung¢ Koordinatenmessmaschinen (CMM), Laser-Interferometer-Tische, schwingungsempfindliche Messgeräte

Vergleichsvorteil

Herkömmliche Vibrationshalterungen erfordern separate Erdungsriemen oder leitfähige Matten, um ESD-Bedenken zu beheben hinzufügende Kosten, Installationskomplexität und mögliche Ausfallpunkte.5 integriert Vibrationsdämpfung und statische Ablösung in einer einzigen kompakten Einheit, die BOM-Zählung reduziert und die Montage für OEM-Ausrüstungshersteller vereinfacht.ermöglicht eine schnellere und verzeihungsfähigere Installation an der Produktionslinie.

Bestellinformationen

OEM-Anpassungsmöglichkeiten umfassen: alternative Knotenfäden (M8, M12, UNC/UNF), Edelstahl-Hardware (Grad 304 oder 316),Silikon-basierte Verbindung für einen längeren Temperaturbereich, und eine individuelle Durometer-Abstimmung.Anfordern Sie eine Probefür interne Auswertungen: Wir liefern die Auswertungs-Kits innerhalb von 3 Werktagen. Technische Datenblätter, 3D-CAD-Modelle (STEP/IGS-Format) und Konformitätszertifikate sind auf Anfrage erhältlich.
