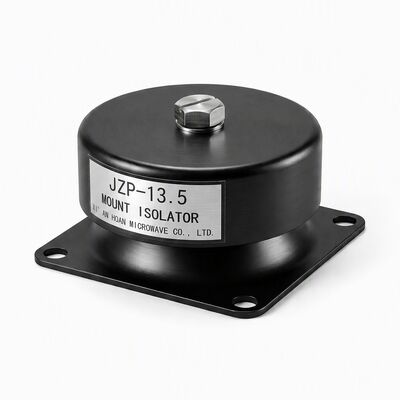

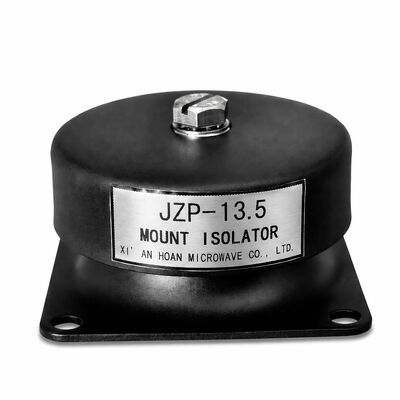

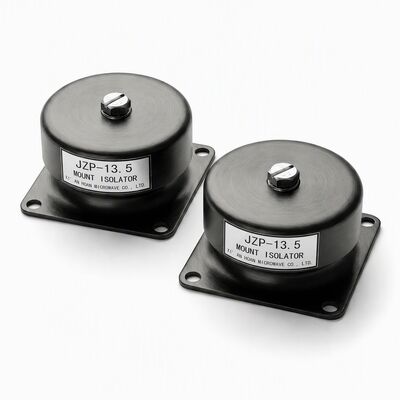

JZP-13.5 Hydrolysebeständiger Hochleistungs-Stoßdämpfer aus Gummi für Schiffsgeräte, rückstoßfreie Isolierung

JZP-13.5 Reibungsdämpfungs-Schwingungsisolator

Der JZP-13.5 ist ein präzisionskalibrierter Reibungsdämpfungsisolator, der entwickelt wurde, um eine zuverlässige Schwingungsdämpfung in Umgebungen zu gewährleisten, in denen Feuchtigkeit, salzhaltige Luft und anhaltende Luftfeuchtigkeit herkömmliche Gummi-Metall-Lager beeinträchtigen. Ausgelegt für eine Nennlast von 13,5 kg, gehört dieses Gerät zur Familie JZP-SC1, deren Metall-Elastomer-Verbundarchitektur seit über einem Jahrzehnt auf Offshore-Plattformen, Küstenverarbeitungsanlagen, tropischen HLK-Installationen und im Schiffbau eingesetzt wird.

Wie Reibungsdämpfung Küstenausrüstung schützt

Im Gegensatz zu reinen Federlagern, die Energie speichern und freisetzen – was zu Restschwingungen führt –, wandelt der JZP-13.5 eingehende Vibrationen durch kontrollierte innere Reibung zwischen seinem präzisionsgeformten Elastomerkern und dem konzentrischen Metallgehäuse direkt in niederwertige Wärmeenergie um. Jeder Zyklus mechanischer Störungen wird absorbiert und abgeleitet, wodurch nahezu keine Rückfederung zurückbleibt. Dieser Mechanismus ist besonders wertvoll auf schwimmenden Plattformen und Hilfssystemen an Bord von Schiffen, wo Sekundärbewegungen zu Ausrichtungsdrift, Ermüdung von Befestigungselementen und beschleunigter Dichtungsdegradation führen können.

Beständigkeit gegen marine Materialien

Die Elastomerformulierung enthält hydrolysehemmende Verbindungen, die einem molekularen Abbau durch anhaltende Einwirkung von Kondenswasser, Salzwassersprühnebel und Umgebungen mit hoher Luftfeuchtigkeit widerstehen. Unabhängige Salzsprühnebeltests bestätigen, dass die Verschiebung des Dämpfungskoeffizienten nach 1.000 Stunden beschleunigter mariner Atmosphärensimulation innerhalb von ±5 % bleibt. Kombiniert mit einem Betriebstemperaturbereich von -45 °C bis +65 °C liefert der JZP-13.5 eine konsistente Isolationsleistung von Schränken für Offshore-Windparks in der Arktis bis hin zu Kompressorstationen am Äquator, wo die Umgebungstemperaturen tagsüber regelmäßig 45 °C bei nahezu gesättigter relativer Luftfeuchtigkeit überschreiten.

Breitband-Isolationsprofil

Die JZP-SC1-Geometrie ist auf eine Resonanzfrequenz von 41,5 ± 5 Hz mit einem Dämpfungsverhältnis von über 0,13 abgestimmt und bietet eine effektive Dämpfung über ein breites Anregungsspektrum. Niederfrequente strukturelle Schwankungen – häufig auf Schiffsdecks und erhöhten Plattformen bei moderaten Seegangszuständen – werden ohne den typischen Verstärkungspeak von leicht gedämpften Federisolatoren gedämpft. Gleichzeitig werden hochfrequente Harmonische von Motorwicklungen, Pumpenlaufrädern und Kompressorkolben isoliert, bevor sie sich auf angrenzende Schottwände oder Instrumentenracks ausbreiten.

Lebensdauer und wartungsfreier Betrieb

Ausgelegt für 8 Jahre Dauerbetrieb mit dokumentierten Aufzeichnungen über Null Kriechen und Null Alterung in zurückgegebenen Feldmustern, erfordert der JZP-13.5 keine Schmierung, kein Nachspannen und keinen planmäßigen Austausch innerhalb der Lebensdauer der meisten Industrieanlagen. Das Gerät hält 100 G Stoßimpulse (12 aufeinanderfolgende Ereignisse) ohne bleibende Verformung stand und bietet eine großzügige Sicherheitsreserve für Transienten während des Versands, der Installation und bei Notabschaltungen.

Produktabmessungen

Technische Parameter

Typische Einsatzszenarien

• Kompressor-Skids für HLK-Anlagen auf Offshore-Plattformen – wo Salzsprühnebel und kontinuierliche 24/7-Betriebszyklen korrosionsbeständige Isolierung ohne Wartungszugang erfordern
• Entsalzungspumpstationen an der Küste – Schutz von Hochgeschwindigkeits-Kreiselpumpen vor struktureller Resonanz bei gleichzeitiger Beständigkeit gegen chloridinduzierte Elastomerdegradation
• Generatorsätze in tropischen Regionen – Aufrechterhaltung der Ausrichtungsstabilität in Umgebungen, in denen tägliche Temperaturschwankungen 20 °C überschreiten und sich Kondenswasser im Gehäuse bildet
• Hilfsmaschinen an Bord von Schiffen – Absorption von Rumpfschwingungen, ohne durch die Lagerungsschnittstelle rollinduzierte niederfrequente Bewegungen zu verstärken
• Überwachungsgeräte für Brücken-Dehnungsfugen – Isolierung empfindlicher Beschleunigungsmesser und Wegsensoren von verkehrsinduzierter Breitbandanregung in feuchten Umgebungen über Wasser

Xi'an Hoan Isolator Technology – Bewährte Eigenschaften

• Null Kriechen und Null Alterung über die Nennlebensdauer
• Hoher interner Dämpfungskoeffizient für schnelle Schwingungsenergieableitung
• Sehr breiter Betriebstemperaturbereich ohne Steifigkeitsdrift
• Umfangreiche Bibliothek standardisierter Anschlussgeometrien
• Schnelles Prototyping und wirtschaftliche Kleinserienfertigung
• Robuste monolithische Konstruktion, verifiziert durch beschleunigte Lebensdauertests
• Gleichzeitige Stoß- und Schwingungsdämpfung in einem kompakten Paket
• Beständig gegen Industriechemikalien, Seewassereintauchen, Ozon und UV-Strahlung

Häufig gestellte Fragen

F: Wie schneidet der JZP-13.5 in ständig feuchten Umgebungen ab?
A: Die hydrolysebeständige Elastomerverbindung behält nach längerer Einwirkung von Süßwasser, Meerwasser und Umgebungen mit hoher Luftfeuchtigkeit ihre vollen mechanischen Spezifikationen. Salzsprühkammer-Tests zeigen eine stabile Dämpfung über 1.000 Stunden beschleunigter mariner Atmosphärensimulation.

F: Ist die angegebene 8-jährige Lebensdauer für den Außeneinsatz an der Küste realistisch?
A: Ja. Aus dem Feld zurückgegebene Muster von Offshore-Installationen in Südostasien zeigen eine Beibehaltung des Dämpfungskoeffizienten von über 95 % beim 8-Jahres-Inspektionsmeilenstein, ohne dass es zu kriechbedingten Maßänderungen oder Haftungsablösungen kam.

F: Kann dieser Isolator für Lasten über 13,5 kg konfiguriert werden?
A: Mehrere JZP-13.5-Einheiten können parallel angeordnet werden, um eine höhere Gesamtlastkapazität zu erreichen. Für Einzelanforderungen über 13,5 kg empfehlen wir den Wechsel zur Variante JZP-15-SC1 im gleichen Maßbereich.

F: Was unterscheidet die Reibungsdämpfung von der herkömmlichen Federisolierung?
A: Herkömmliche Federisolatoren weisen eine geringe interne Dämpfung auf (typischerweise C/Cc < 0,01), was bedeutet, dass sie Vibrationen bei Resonanz verstärken und zusätzliche Dämpfungselemente erfordern. Die JZP-SC1-Serie erreicht C/Cc ≥ 0,13 inhärent durch Materialreibung – keine externen Dämpfer erforderlich –, was zu flacheren Übertragungskurven und einer deutlich reduzierten Einschwingzeit nach transienten Ereignissen führt.

Qualitätssicherung

Jeder JZP-13.5 wird vor dem Versand einzeln auf seine Resonanzfrequenz auf einem kalibrierten Rütteltisch überprüft. Die Chargenrückverfolgbarkeit wird durch lasergeätzte Seriennummern gewährleistet, die mit Rohmaterial-Chargenzertifizierungen und Härtezyklusaufzeichnungen verknüpft sind. Xi'an Hoan Microwave Co., Ltd. arbeitet nach dem Qualitätsmanagementsystem ISO 9001:2015 mit vollständiger eigener CNC-Bearbeitung, Elastomer-Compoundierung und Umweltprüfkapazitäten.
