JZP-13.5 Modulare stapelbare Gummi-Stoßdämpfer Vibrationsabstimmung Anlaufdrehmoment-Minderung für Rotationsmaschinen

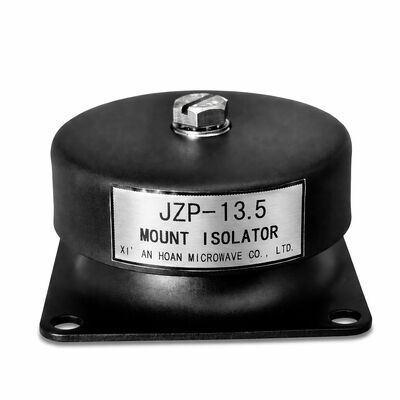

JZP-13.5 Modularer, stapelbarer Schwingungsisolator

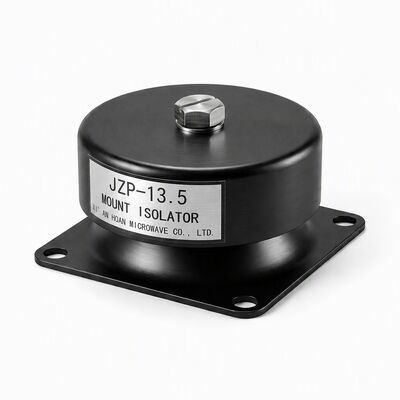

Der Reibungsdämpfer JZP-13.5 führt eineModulärstapel-ArchitekturDas ist ein sehr schwieriges Problem, denn es ist eine sehr schwierige Aufgabe.130,5 kgund eine nachgewiesene Erfolgsbilanz in industriellen Antriebssystemen,Dieses Mitglied der JZP-SC1-Produktlinie ermöglicht Wartungstechnikern und OEM-Designern den Aufbau von individuellen Isolationsanlagen, Lastverteilung und Dämpfungsmerkmale, indem identische Einheiten in Serien-, Parallel- oder Hybridkonfigurationen kombiniert werden, ohne neue Werkzeuge zu entwerfen oder zu qualifizieren.

Lösung von Startdrehmoment-Transienten an der Montageoberfläche

Wenn ein Elektromotor von Stillstand bis Betriebsgeschwindigkeit beschleunigt, erlebt der Statorrahmen einen Reaktionsmomentimpuls, der 2-3* den Steady-State-Volllastwert erreichen kann.Starr verschraubte Halterungen übertragen diesen Übergang direkt in den Basisrahmen, wo es sich als Mikroverschiebung an Wellenkupplungen, Gürtelspannern und Lagergehäusen manifestiert.5 dieses Spitzenmoment durch kontrollierte Elastomer-Schere-Deformation abschaltet die Gummi-Metall-Verbundwerkstoff erzeugt gerade genug Winkelkonformität Spike zu absorbieren, kehrt dann ohne Restverschiebung zum statischen Gleichgewicht zurück.Das Ergebnis ist eine messbare Verringerung der Verschleißrate der Kupplung und eine dokumentierte Verlängerung der Lebensdauer des Antriebslagers in Motorenpumpenbaugruppen für den Dauerbetrieb.

Wie der modulare Stapel funktioniert

Jede JZP-13.5-Einheit verfügt über standardisierte M5-Gewinde für die Montage von Schrauben mit einem 50 * 60 mm-Schraubmuster.Durch Verbindung von Einheiten durch bearbeitete Stahladapterplatten (von Hoan erhältlich), können Ingenieure:

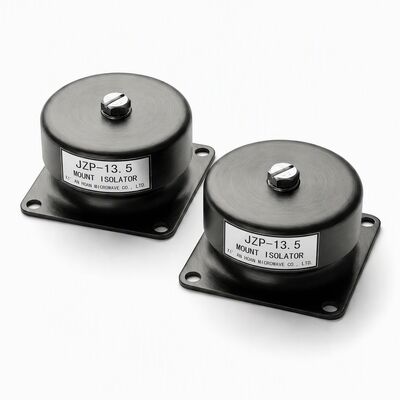

• Parallele Stapel- mehrere Isolatoren, die die Last auf einem einzigen Maschinenfuß teilen, wodurch die Gesamtkapazität in Schritten von 13,5 kg erhöht wird und gleichzeitig die gleiche vertikale natürliche Frequenz erhalten bleibt
• Serien-Stacks- Isolatoren, die in einer vertikalen Kette montiert sind, um die Gesamtablenkungsfähigkeit für Isolationsanforderungen mit ultraniedriger Frequenz unter 15 Hz zu erhöhen
• Hybride Arrays- Kombinationen von Parallel- und Serienelementen für Maschinen mit asymmetrischer Massenverteilung, wie beispielsweise horizontale Split-Case-Pumpen mit verschobenem Motorgewicht

This modular philosophy eliminates the cost and lead time of custom-engineered isolators for non-standard installations while providing field-adjustable tuning that can be optimized during commissioning rather than guessed at the design stage.

Verhinderung von Schachtverschleiß und Korrosion

Mikrobewegung an der Schalt-Lager-SchnittstelleKorrosion durch Fräsen∆ ist eine der Hauptursachen für vorzeitige Ausfälle von Drehgeräten in schwingungsintensiven Umgebungen.Größere Aufbereitung der Oberfläche durch Abnutzung von Klebstoff und OxidationszyklusDurch die Absorption der Druckenergie, bevor sie die Wellenleitung erreicht, reduzieren die Isolatoren JZP-13.5 die Frettungsamplitude am Lagerblatt deutlich unter die Schadensschwelle. Field data from paper mill roll drives retrofitted with JZP-SC1 mounts showed a 60% reduction in bearing replacement frequency over a 36-month observation window compared with rigid-bolted baseline installations.

Technische Leistung auf einen Blick

Die JZP-13.5 arbeitet mit einer Resonanzfrequenz von41.5 ± 5 Hzmit einem Dämpfungsverhältnis von≥ 013, so daß es fest in die Kategorie der hohen Dämpfung (C/Cc > 0,10) fällt, bei der die Verstärkung bei Resonanz auf Amplituden unterdrückt wird, die die Integrität der Anlage nicht gefährden.≤ 0,3 mmBei Nennlast sorgt es dafür, dass die Toleranzen für die Ausrichtung der Welle beibehalten werden, auch wenn der Isolator dynamische Energie absorbiert.Stoßimpulse von 100 G(12 aufeinanderfolgende Auswirkungen) und trägt eineKonstruktionslebensdauer von 8 Jahrenmit null Kriechverfall.

Produktdimensionen

Technische Parameter

Anwendungsfall: Motor-Pump-Antriebsmaschinen

In einer typischen industriellen Pumpenstation treibt ein 11 kW starker Elektromotor eine Zentrifugalpumpe durch eine flexible Kieferkupplung.Der Motorrahmen erlebt eine momentane Drehmomentreaktion von ca. 180 N·m – fast das Dreifache des laufenden Drehmoments – überlagert auf das GleichgewichtsvibrationsspektrumBei starrer Montage verbreitet sich dieser Übergang durch die Unterplatte in den Saugflansch der Pumpe.Verursacht wiederholte Mikro-Fehlstellung, die beschleunigt Kieferkopplung Einsatz Verschleiß und Pumpe mechanische Dichtung Abbau. Installation von JZP-13.5-Isolatoren in einer Parallelstapel-Konfiguration (zwei Einheiten pro Motorfuß,4 Fuß insgesamt) reduziert die Spitzendrehmomentübertragung auf die Basisplatte um mehr als 70% bei gleichzeitiger Aufrechterhaltung der statischen Ausrichtung innerhalb von 0.05 mm

Empfohlene Konfigurationen

Technologie für Isolatoren von Xi'an Hoan Bewährte Eigenschaften

• Keine Verschleiß und keine Alterung über die Nennlebensdauer
• Hoher innerer Dämpfungskoeffizient für eine schnelle Ableitung der Schwingungsenergie
• Sehr breiter Betriebstemperaturbereich ohne Verschiebung der Steifigkeit
• Umfangreiche Bibliothek standardisierter Fittinggeometrien
• Schnelle Prototypenfertigung und wirtschaftliche Kleinserienproduktion
• Durch beschleunigte Lebensdauerprüfungen geprüfte robuste monolithische Konstruktion
• Gleichzeitige Schlag- und Vibrationsdämpfung in einer einzigen kompakten Verpackung
• Widerstandsfähig gegen Industriechemikalien, Meerwasser, Ozon und UV-Strahlung

Häufig gestellte Fragen

F: Wie kann ich die richtige Stapelkonfiguration für meine Maschine bestimmen?
A: Geben Sie uns das Gesamtgewicht Ihrer Maschine, die Abmessungen des Fußabdrucks und die primären Erregungsfrequenzen (Motorumdrehzahlen und Blade-Pass-Frequenz, falls zutreffend).Unsere Anwendungsingenieure werden innerhalb von 48 Stunden ein Stapel-Layout empfehlen, einschließlich der prognostizierten Übertragbarkeitskurven.

F: Ändert das Stapeln die natürliche Frequenz des Isolationssystems?
A: Parallel stacking — connecting multiple isolators under a single machine foot — increases load capacity while preserving the same vertical natural frequency because stiffness and supported mass increase proportionally. Serien-Aufstapelung “ Isolatoren, die von Ende zu Ende miteinander verbunden sind “ erhöht die Gesamtbeugung und senkt die effektive natürliche Frequenz, die für die Isolierung von sehr niedrigfrequenten Erregungsquellen nützlich ist.

F: Können diese Isolatoren abgenutzte OEM-Stützungen für alte Geräte ersetzen?
A: Absolut. Wir führen detaillierte Dimensionskompatibilitätsunterlagen für gängige industrielle Maschinenbasis. Wenn Ihre OEM-Teilnummer nicht verfügbar ist, senden Sie uns das Montage-Schraubmuster.verfügbare Freigabe, und Belastung pro Montage, und wir werden die Montage bestätigen, oft mit einem Standard-JZP-13.5 ohne Modifikation der Basisplatte.

F: Wie hoch ist die Mindestbestellmenge für die Erstbewertung?
A: Wir akzeptieren Musterbestellungen ab 4 Stück, so dass Sie die Isolationsleistung Ihrer spezifischen Ausrüstung vor Beginn der Produktion prüfen können.

Qualität und Rückverfolgbarkeit

Jede Charge von JZP-13.5 ist mit einem digitalen Konformitätszertifikat versehen, in dem die individuellen Resonanzfrequenzmessungen, die Batch-Identifikatoren der Rohstoffe und die Parameter des Härteprozesses aufgezeichnet sind.Xi'an Hoan Mikrowellengesellschaft., Ltd. verfügt über eine ISO 9001:2015-Zertifizierung mit einem vollständig integrierten Qualitätsmanagementsystem, das die Eingangsreheologie von Elastomeren, die Dimensionsmessung während des Verfahrens,und endgültige dynamische Leistungsüberprüfung an instrumentalisierten Schütteltischen.
