JZP-3.0B Gummi-Schwingungsdämpfer Ausfallsicher Verriegeltes Strukturelles Design Entkoppelte Axiale Radiale Steifigkeitsverhältnisse

JZP-3.0B Stoßdämpfer aus Gummi

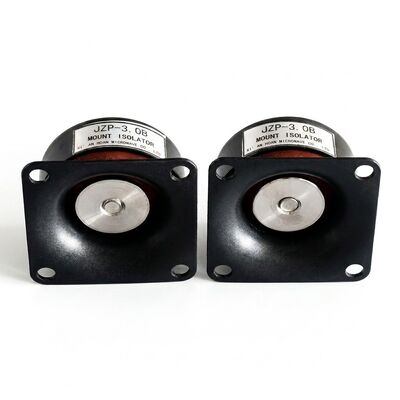

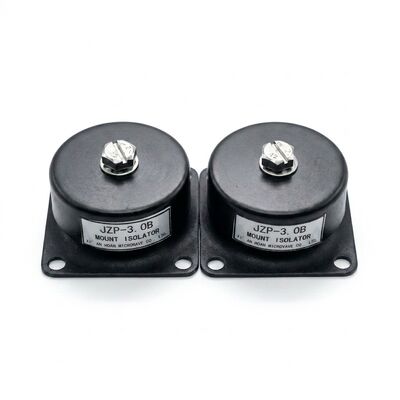

Der JZP-3.0B ist ein zusammengebauter Gummi-Schockdämpfer der von Xi'an Hoan hergestellten JZP-B-Serie.0 kg und kombiniert einen Stahlfederkern mit einem gegossenen ElastomerelementEs ist zwischen einer Schwingungsquelle und ihrer Stütze installiert und absorbiert den Stoß und senkt die übertragene Schwingung, wodurch das durch die Struktur verursachte Geräusch von Böden, Rahmen und Gehäusen ferngehalten wird.Zu den typischen Montagepunkten gehören Fahrzeugbaugruppen, allgemeine Maschinen, Motoren, Kompressoren, Lüfter und Pumpen.

Ausfallsichere Verriegelungsstruktur und entkoppelte Steifheitsverhältnisse

Ausfallsichere verriegelte Struktur.Das Elastomerelement und die Metallverbindungen des JZP-3.0B werden durch eine verriegelte Verbindung und nicht allein durch Haftung zusammengehalten.Unter normaler Belastung verteilt das Gelenk die Kraft gleichmäßig über die KontaktflächenWenn die Verbindung zwischen Gummi und Metall überlastet ist, hält die Verriegelung das Elastomer im Gehäuse fest, so daß sich der Isolator nicht in lose Teile trennt.Die unterstützte Ausrüstung bleibt während eines Überlastvorfalls an Ort und Stelle, wodurch Sekundärschäden an Instrumenten und Gehäusen begrenzt werden.

Entkoppelte axiale und radiale Steifheitsverhältnisse.Die Werte der axialen und der radialen Steifigkeit werden durch separate Konstruktionsparameter geregelt: Die axiale Richtung wird durch die Höhe und den Querschnitt der Elastomersäule bestimmt.während die Radialrichtung durch den Spaltendurchmesser und die innere Freiheit des Gehäuses festgelegt wirdDa die beiden Werte unabhängig voneinander eingestellt werden, kann der JZP-3.0B für seine 3,0 kg Nennlast zusammen mit der seitlichen Rückhaltung in radialer Richtung eine abgestimmte axiale Reaktion liefern.Der Isolator hält eine Resonanzfrequenz bei 41.5 Hz mit einem Dämpfungsverhältnis von mehr als 0,13 über diese Montagevorrichtungen hinweg.

Modelldaten (JZP-3.0B)

Die nachstehenden Werte stammen aus der Zeile JZP-3.0B des JZP-B-Technikblatts.

Abmessungsparameter

Die JZP-3.0B folgt dem JZP-B-Layout. Die folgende Zeile gibt die Dimensionswerte des JZP-B-Layouts (D, H, h, A, B, d1, MG und R) an, die vom JZP-3.0B verwendet werden.

Anwendungen

Der JZP-3.0B ist für Geräte geeignet, die laufen müssen, während eine nahegelegene Maschine Vibrationen erzeugt: Motoren und Getriebe in Fahrzeugen und Behältern, Kompressoren, Ventilatoren, Pumpen und Generatoren in Anlagen,mit einer Breite von mehr als 20 mm,Es wird auch auf Maschinensockeln und unter leichten Anlagenräumen verwendet, wo das Ziel darin besteht, zu verhindern, dass sich Vibrationen in besetzte Etagen ausbreiten.
