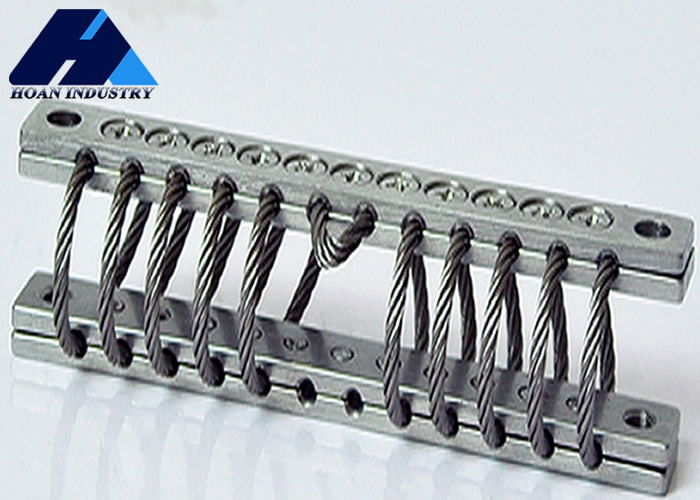

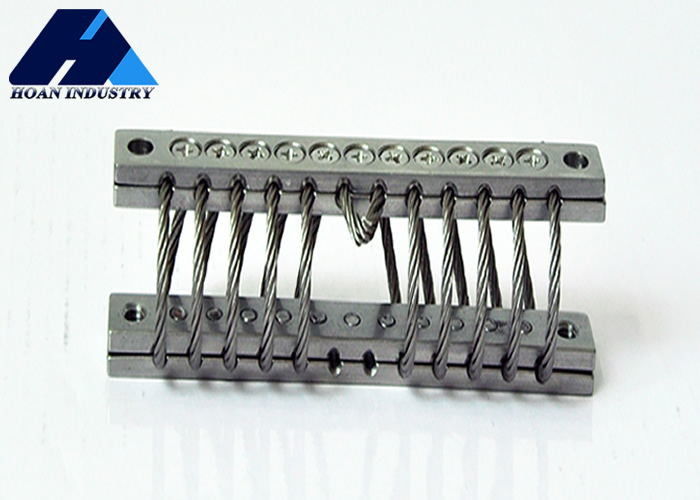

JGX-0240 Kompakter Seil-Isolator für Vibrationsschlagkontrolle

JGX-0240 Kompakter Seil-Isolator für Vibrationsschlagkontrolle

Zusammengestellte Schlagkontrolle Drahtseil-Vibrationsisolator

JGX-0240 Drahtseil-Vibrationsisolator

Herkunftsort:

China

Modellnummer:

JGX-0240

Kontakt mit uns
Bitte um ein Angebot
JGX-0240 Kompakter Seil-Isolator für Vibrationsschlagkontrolle JGX-0240 Kompakter Seil-Isolator für Vibrationsschlagkontrolle
Einzelheiten zum Produkt
Hervorheben:

Zusammengestellte Schlagkontrolle Drahtseil-Vibrationsisolator

,

JGX-0240 Drahtseil-Vibrationsisolator

Zahlungs- und Versandbedingungen
Min Bestellmenge
10
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Verwandte Produkte
Ein guter Preis. JGX-0320A-12A Automatischer Dämpfungsanpassung Drahtseil-Vibrationsisolator zur konstanten Vibrationskontrolle Online Video

JGX-0320A-12A Automatischer Dämpfungsanpassung Drahtseil-Vibrationsisolator zur konstanten Vibrationskontrolle

Beste Preis erhalten
Ein guter Preis. JGX-0320A-13.5A Drahtseilvibrationsisolator mit hervorragenden elastischen und dämpfenden Eigenschaften Online Video

JGX-0320A-13.5A Drahtseilvibrationsisolator mit hervorragenden elastischen und dämpfenden Eigenschaften

Beste Preis erhalten
Ein guter Preis. JGX-0320A-14.5A Vibrationsisolator Wirkungsdämpfung von 0,5 für eine stabile Arbeitsumgebung und genaue Messdaten Online

JGX-0320A-14.5A Vibrationsisolator Wirkungsdämpfung von 0,5 für eine stabile Arbeitsumgebung und genaue Messdaten

Beste Preis erhalten
Ein guter Preis. JGX-0320A-16A Drahtseilvibrationsisolatoren für Navigationssysteme Online Video

JGX-0320A-16A Drahtseilvibrationsisolatoren für Navigationssysteme

Beste Preis erhalten
Kontakt mit uns
86-29-88292913
Kontaktieren Sie uns jetzt
Beschreibung des Produkts
Zusammenfassung:
Ein Drahtseilisolator (JGX) ist eine übliche Isolationsvorrichtung, die in der Regel aus mehreren Strangdrahtseilen und an beiden Enden befestigten Trägerkomponenten besteht.Seine Hauptaufgabe besteht darin, durch die Flexibilität und Elastizität des Stahldrahtseils die auf Gebäude oder mechanische Geräte übertragene Schwingungs- und Aufprallkraft zu reduzieren oder zu eliminieren, wodurch die Ausrüstung geschützt und die Stabilität der Arbeitsumgebung verbessert wird.





Montageoptionen

JGX-0240 Kompakter Seil-Isolator für Vibrationsschlagkontrolle 0

JGX-0240 Kompakter Seil-Isolator für Vibrationsschlagkontrolle 1



Größenparameter:

Modell H1±1.5 “W” Einheitsgewicht Montagemöglichkeiten Durch das Loch.mm) Faden(mm) C-Sink(°)
JGX-0240D-8.6A 23 28 0.102 B, D, E ¥5,6±0.13 M5x0.8 90
JGX-0240D-7.7A 25 30 0.119 A, B, C, D, E, S
JGX-0240D-6.3A 28 33 0.119
JGX-0240D-4.5A 33 38 0.119
JGX-0240D-4A 36 41 0.119
JGX-0240D-3.6A 38 43 0.152









Vertikalbelastung

JGX-0240 Kompakter Seil-Isolator für Vibrationsschlagkontrolle 2
Zahl der Kurve Modell Maximale statische Belastung ((N) Maximale Verformung(mm)

Schwingungssteifigkeit

KN/m)

 Schlagsteifigkeit ((KN/m)
1 JGX-0240D-8.6A 8.6 8.6 65 40
2 JGX-0240D-7.7A 7.7 10.7 51 30
3 JGX-0240D-6.3A 6.3 13.7 37 19
4 JGX-0240D-4.5A 4.5 17.8 23 11
5 JGX-0240D-4A 4.0 20.8 18 7.9
6 JGX-0240D-3.6A 3.6 22.9 16 7.0













45 ° Richtlast:

JGX-0240 Kompakter Seil-Isolator für Vibrationsschlagkontrolle 3

Zahl der Kurve Modell Maximale statische Last(N) Maximale Verformung(mm) Schwingungssteifigkeit(KN/m) Aufprallsteifigkeit(KN/m)
1 JGX-0240D-8.6A 6.3 12.7 38 20
2 JGX-0240D-7.7A 5.4 15.7 28 14
3 JGX-0240D-6.3A 4.5 18.8 21 9.6
4 JGX-0240D-4.5A 3.7 25.9 13 5.6
5 JGX-0240D-4A 3.2 27.9 11 4.4
6 JGX-0240D-3.6A 2.8 32.0 9.6 3.5





Seitenlast:

JGX-0240 Kompakter Seil-Isolator für Vibrationsschlagkontrolle 4

Zahl der Kurve Modell Maximale statische Last(N) Maximale Verformung(mm) Schwingungssteifigkeit(KN/m) Schwingungssteifigkeit(KN/m)
1 JGX-0240D-8.6A 4.5 9.7 24 24
2 JGX-0240D-7.7A 4.1 11.7 18 18
3 JGX-0240D-6.3A 3.2 13.7 12 12
4 JGX-0240D-4.5A 2.8 18.8 7.0 7.0
5 JGX-0240D-4A 2.2 21.8 5.3 5.3
6 JGX-0240D-3.6A 1.8 23.9 4.4 4.4




Merkmal:
1. Effiziente Vibrationsisolierung: Stahlseilseilisolatoren können die Vibrationsübertragung effektiv absorbieren und reduzieren und so Vibrationsquellen effektiv isolieren.
2. Starke Haltbarkeit: Der Stahlseilisolator besteht aus haltbarem Stahlseil, das eine lange Lebensdauer hat und in rauen Umgebungen stabil arbeiten kann.
3- Einstellbar: Stahlseil-Absperrungen können in der Regel nach den tatsächlichen Bedürfnissen angepasst werden, um den Isolationsanforderungen verschiedener Gelegenheiten gerecht zu werden.
4Einfache Installation: Die Installation von Drahtseilisolatoren ist relativ einfach und kann je nach spezifischen Installationsszenarien und Anforderungen angepasst werden.
Anwendung:
1. Gebäudestruktur
2Industrieausrüstung
3. Brücken
4- Rohrleitung.
