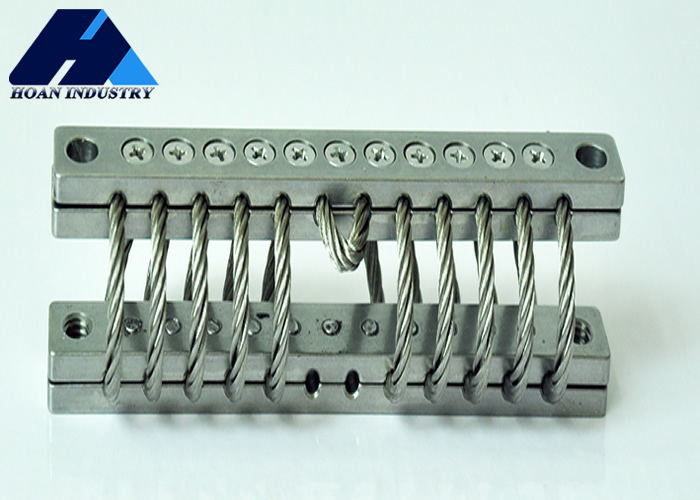

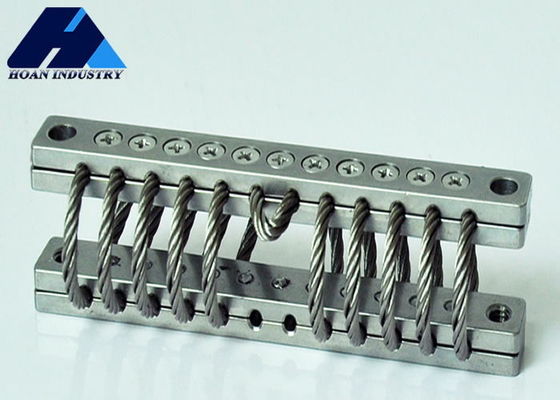

JGX-0320 Kompakter Kabelseilisolator Vibrationsschlagkontrolle Lösung

JGX-0320 Kompakter Kabelseilisolator Vibrationsschlagkontrolle Lösung

Schock-Steuerdrahtseil-Schwingungsdämpfer

Kompakter Drahtseil-Schwingungsdämpfer

JGX-0320 Drahtseil-Schwingungsisolator

Herkunftsort:

China

Modellnummer:

JGX-0320

Kontakt mit uns
Bitte um ein Angebot
JGX-0320 Kompakter Kabelseilisolator Vibrationsschlagkontrolle Lösung
JGX-0320 Kompakter Kabelseilisolator Vibrationsschlagkontrolle Lösung JGX-0320 Kompakter Kabelseilisolator Vibrationsschlagkontrolle Lösung
Einzelheiten zum Produkt
Hervorheben:

Schock-Steuerdrahtseil-Schwingungsdämpfer

,

Kompakter Drahtseil-Schwingungsdämpfer

,

JGX-0320 Drahtseil-Schwingungsisolator

Zahlungs- und Versandbedingungen
Min Bestellmenge
10
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Verwandte Produkte
Ein guter Preis. JGX-0320A-12A Automatischer Dämpfungsanpassung Drahtseil-Vibrationsisolator zur konstanten Vibrationskontrolle Online Video

JGX-0320A-12A Automatischer Dämpfungsanpassung Drahtseil-Vibrationsisolator zur konstanten Vibrationskontrolle

Beste Preis erhalten
Ein guter Preis. JGX-0320A-13.5A Drahtseilvibrationsisolator mit hervorragenden elastischen und dämpfenden Eigenschaften Online Video

JGX-0320A-13.5A Drahtseilvibrationsisolator mit hervorragenden elastischen und dämpfenden Eigenschaften

Beste Preis erhalten
Ein guter Preis. JGX-0320A-14.5A Vibrationsisolator Wirkungsdämpfung von 0,5 für eine stabile Arbeitsumgebung und genaue Messdaten Online

JGX-0320A-14.5A Vibrationsisolator Wirkungsdämpfung von 0,5 für eine stabile Arbeitsumgebung und genaue Messdaten

Beste Preis erhalten
Ein guter Preis. JGX-0320A-16A Drahtseilvibrationsisolatoren für Navigationssysteme Online Video

JGX-0320A-16A Drahtseilvibrationsisolatoren für Navigationssysteme

Beste Preis erhalten
Kontakt mit uns
86-29-88292913
Kontaktieren Sie uns jetzt
Beschreibung des Produkts
Zusammenfassung:
Ein Drahtseilisolator (JGX) ist eine übliche Isolationsvorrichtung, die in der Regel aus mehreren Strangdrahtseilen und an beiden Enden befestigten Trägerkomponenten besteht.Seine Hauptaufgabe besteht darin, durch die Flexibilität und Elastizität des Stahldrahtseils die auf Gebäude oder mechanische Geräte übertragene Schwingungs- und Aufprallkraft zu reduzieren oder zu eliminieren, wodurch die Ausrüstung geschützt und die Stabilität der Arbeitsumgebung verbessert wird.


JGX-0320 Kompakter Kabelseilisolator Vibrationsschlagkontrolle Lösung 0



Montageoptionen

JGX-0320 Kompakter Kabelseilisolator Vibrationsschlagkontrolle Lösung 1





Größenparameter:

Modell H1±1.5 “W” Einheitsgewicht Montagemöglichkeiten Durch das Loch(mm) Faden(mm) C-Sink(°)(°)
JGX-0320D-22A 28 36 0.228 B, D, E ¥6,9±0.13 M6x1.0 90
JGX-0320D-20A 20 38 0.228 A, B, C, D, E, S
JGX-0320D-17A 33 41 0.247
JGX-0320D-16A 36 43 0.247
JGX-0320D-14.5A 38 46 0.247
JGX-0320D-13.5A 41 48 0.285
JGX-0320D-12A 43 51 0.285













Vertikalbelastung

JGX-0320 Kompakter Kabelseilisolator Vibrationsschlagkontrolle Lösung 2
Zahl der Kurve Modell Maximale statische Belastung ((N) Maximale Verformung(mm)

Schwingungssteifigkeit

KN/m)

 Schlagsteifigkeit ((KN/m)
1 JGX-0320D-22A 22 9.7 154 91
2 JGX-0320D-20A 20 11.7 124 68
3 JGX-0320D-17A 17 13.7 95 51
4 JGX-0320D-16A 16 16.8 78 39
5 JGX-0320D-14.5A 14.5 18.8 67 32
6 JGX-0320D-13.5A 13.5 21.8 57 25
7 JGX-0320D-12A 12 23.9 46 21







45 ° Richtlast:



JGX-0320 Kompakter Kabelseilisolator Vibrationsschlagkontrolle Lösung 3



Zahl der Kurve Modell Maximale statische Last(N) Maximale Verformung(mm) Schwingungssteifigkeit(KN/m) Aufprallsteifigkeit(KN/m)
1 JGX-0320D-22A 15.2 13.7 86 46
2 JGX-0320D-20A 14.1 17.3 70 35
3 JGX-0320D-17A 12.0 19.8 53 25
4 JGX-0320D-16A 11.3 23.9 44 20
5 JGX-0320D-14.5A 10.4 26.9 39 16
6 JGX-0320D-13.5A 9.6 31 32 12
7 JGX-0320D-12A 8.6 34 26 11








Seitenlast:

JGX-0320 Kompakter Kabelseilisolator Vibrationsschlagkontrolle Lösung 4

Zahl der Kurve Modell Maximale statische Last(N) Maximale Verformung(mm) Schwingungssteifigkeit(KN/m) Schwingungssteifigkeit(KN/m)
1 JGX-0320D-22A 11.3 9.7 56 56
2 JGX-0320D-20A 10.0 11.7 43 43
3 JGX-0320D-17A 9.5 14.7 31 31
4 JGX-0320D-16A 8.7 17.8 25 25
5 JGX-0320D-14.5A 8.2 19.8 19 19
6 JGX-0320D-13.5A 7.2 22.9 16 16
7 JGX-0320D-12A 6.3 25.9 12 12




Merkmal:
1. Effiziente Vibrationsisolierung: Stahlseilseilisolatoren können die Vibrationsübertragung effektiv absorbieren und reduzieren und so Vibrationsquellen effektiv isolieren.
2. Starke Haltbarkeit: Der Stahlseilisolator besteht aus haltbarem Stahlseil, das eine lange Lebensdauer hat und in rauen Umgebungen stabil arbeiten kann.
3. Verstellbar: Stahlseil-Absperrungen können in der Regel nach den tatsächlichen Bedürfnissen angepasst werden, um den Isolationsanforderungen verschiedener Gelegenheiten gerecht zu werden.
4Einfache Installation: Die Installation von Drahtseilisolatoren ist relativ einfach und kann je nach spezifischen Installationsszenarien und Anforderungen angepasst werden.
Anwendung:
1. Gebäudestruktur
2Industrieausrüstung
3. Brücken
4- Rohrleitung.
