JGX-0400 Kompakter Drahtseilisolator Endlösung für die Schwingungsschockkontrolle

JGX-0400 Kompakter Drahtseilisolator Endlösung für die Schwingungsschockkontrolle

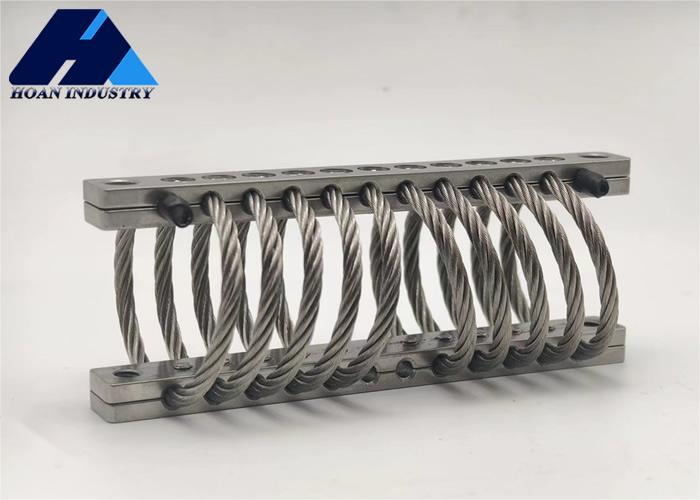

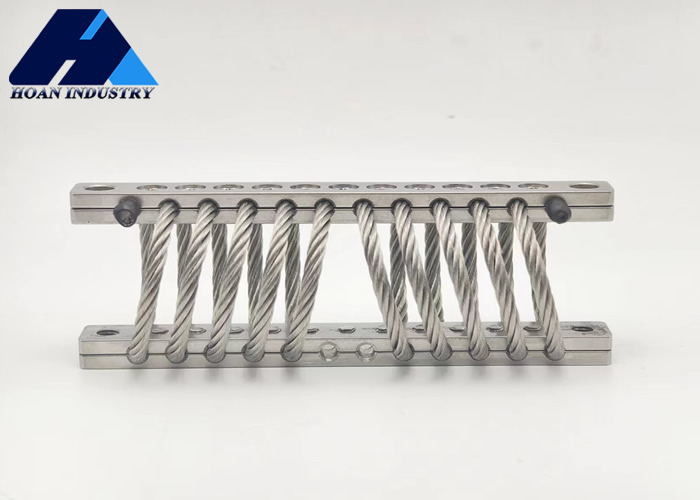

JGX-0400 Drahtseilisolator

Vibration Shock Control Wire Rope Isolator

Herkunftsort:

China

Modellnummer:

JGX-0400

Kontakt mit uns
Bitte um ein Angebot
JGX-0400 Kompakter Drahtseilisolator Endlösung für die Schwingungsschockkontrolle JGX-0400 Kompakter Drahtseilisolator Endlösung für die Schwingungsschockkontrolle
Einzelheiten zum Produkt
Hervorheben:

JGX-0400 Drahtseilisolator

,

Vibration Shock Control Wire Rope Isolator

Zahlungs- und Versandbedingungen
Min Bestellmenge
10
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Verwandte Produkte
Ein guter Preis. JGX-0320A-12A Automatischer Dämpfungsanpassung Drahtseil-Vibrationsisolator zur konstanten Vibrationskontrolle Online Video

JGX-0320A-12A Automatischer Dämpfungsanpassung Drahtseil-Vibrationsisolator zur konstanten Vibrationskontrolle

Beste Preis erhalten
Ein guter Preis. JGX-0320A-13.5A Drahtseilvibrationsisolator mit hervorragenden elastischen und dämpfenden Eigenschaften Online Video

JGX-0320A-13.5A Drahtseilvibrationsisolator mit hervorragenden elastischen und dämpfenden Eigenschaften

Beste Preis erhalten
Ein guter Preis. JGX-0320A-14.5A Vibrationsisolator Wirkungsdämpfung von 0,5 für eine stabile Arbeitsumgebung und genaue Messdaten Online

JGX-0320A-14.5A Vibrationsisolator Wirkungsdämpfung von 0,5 für eine stabile Arbeitsumgebung und genaue Messdaten

Beste Preis erhalten
Ein guter Preis. JGX-0320A-16A Drahtseilvibrationsisolatoren für Navigationssysteme Online Video

JGX-0320A-16A Drahtseilvibrationsisolatoren für Navigationssysteme

Beste Preis erhalten
Kontakt mit uns
86-29-88292913
Kontaktieren Sie uns jetzt
Beschreibung des Produkts
Zusammenfassung:
Ein Drahtseilisolator (JGX) ist eine übliche Isolationsvorrichtung, die in der Regel aus mehreren Strangdrahtseilen und an beiden Enden befestigten Trägerkomponenten besteht.Seine Hauptaufgabe besteht darin, durch die Flexibilität und Elastizität des Stahldrahtseils die auf Gebäude oder mechanische Geräte übertragene Schwingungs- und Aufprallkraft zu reduzieren oder zu eliminieren, wodurch die Ausrüstung geschützt und die Stabilität der Arbeitsumgebung verbessert wird.


JGX-0400 Kompakter Drahtseilisolator Endlösung für die Schwingungsschockkontrolle 0



Montageoptionen

JGX-0400 Kompakter Drahtseilisolator Endlösung für die Schwingungsschockkontrolle 1





Größenparameter:



Modell H3±3.30 “W” Einheitsgewicht Montagemöglichkeiten Durch das Loch(mm) Faden(mm) C-Sink(°)
JGX-0400D-37A 30 41 0.24 B, D, E ¥6,9±0.13 M6x1.0 90
JGX-0400D-31.5A 33 43 0.24 A, B, C, D, E, S
JGX-0400D-26A 38 48 0.256
JGX-0400D-22A 46 53 0.272
JGX-0400D-17.5A 53 64 0.288



Technisches Datenblatt:







Vertikalbelastung

JGX-0400 Kompakter Drahtseilisolator Endlösung für die Schwingungsschockkontrolle 2
Zahl der Kurve Modell Maximale statische Belastung ((N) Maximale Verformung(mm)

Schwingungssteifigkeit

KN/m)

 Schlagsteifigkeit ((KN/m)
1 JGX-0400D-37A 37.0 12.7 222 117
2 JGX-0400D-31.5A 31.5 14.7 170 88
3 JGX-0400D-26A 26.0 19.8 116 54
4 JGX-0400D-22A 22.0 24.9 84 37
5 JGX-0400D-17.5A 17.5 32.0 58 23









45 ° Richtlast:



JGX-0400 Kompakter Drahtseilisolator Endlösung für die Schwingungsschockkontrolle 3



Zahl der Kurve

 Modell Maximale statische Last(N) Maximale Verformung(mm) Schwingungssteifigkeit(KN/m) Aufprallsteifigkeit(KN/m)
1 JGX-0400D-37A 25.9 17.8 123 60
2 JGX-0400D-31.5A 22.2 21.8 96 42
3 JGX-0400D-26A 18.6 27.9 66 28
4 JGX-0400D-22A 15.4 35.6 48 18
5 JGX-0400D-17.5A 11.7 44.7 31 11









Seitenlast:



JGX-0400 Kompakter Drahtseilisolator Endlösung für die Schwingungsschockkontrolle 4

Zahl der Kurve Modell Maximale statische Last(N) Maximale statische Last(N) Schwingungssteifigkeit(KN/m) Aufprallsteifigkeit(KN/m)
1 JGX-0400D-37A 18.2 12.7 73 73
2 JGX-0400D-31.5A 15.9 15.7 53 53
3 JGX-0400D-26A 13.6 20.8 33 33
4 JGX-0400D-22A 11.3 25.9 23 23
5 JGX-0400D-17.5A 4.1 33.5 7.9 7.9






Merkmal:
1. Effiziente Vibrationsisolierung: Stahlseilseilisolatoren können die Vibrationsübertragung effektiv absorbieren und reduzieren und so Vibrationsquellen effektiv isolieren.
2. Starke Haltbarkeit: Der Stahlseilisolator besteht aus haltbarem Stahlseil, das eine lange Lebensdauer hat und in rauen Umgebungen stabil arbeiten kann.
3- Einstellbar: Stahlseil-Absperrungen können in der Regel nach den tatsächlichen Bedürfnissen angepasst werden, um den Isolationsanforderungen verschiedener Gelegenheiten gerecht zu werden.
4Einfache Installation: Die Installation von Drahtseilisolatoren ist relativ einfach und kann je nach spezifischen Installationsszenarien und Anforderungen angepasst werden.
Anwendung:
1. Gebäudestruktur
2Industrieausrüstung
3. Brücken
4- Rohrleitung.
