Beschreibung des Produkts

Zusammenfassung:
Ein Drahtseilisolator (JGX) ist eine übliche Isolationsvorrichtung, die in der Regel aus mehreren Strangdrahtseilen und an beiden Enden befestigten Trägerkomponenten besteht.Seine Hauptaufgabe besteht darin, durch die Flexibilität und Elastizität des Stahldrahtseils die auf Gebäude oder mechanische Geräte übertragene Schwingungs- und Aufprallkraft zu reduzieren oder zu eliminieren, wodurch die Ausrüstung geschützt und die Stabilität der Arbeitsumgebung verbessert wird.

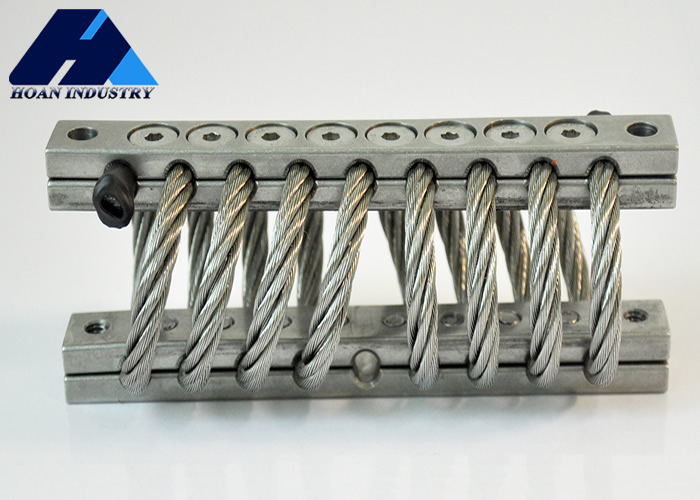

JGX-0648 Kompakter Drahtseilisolator zur Schlagbekämpfung durch Vibrationen 0

Montageoptionen

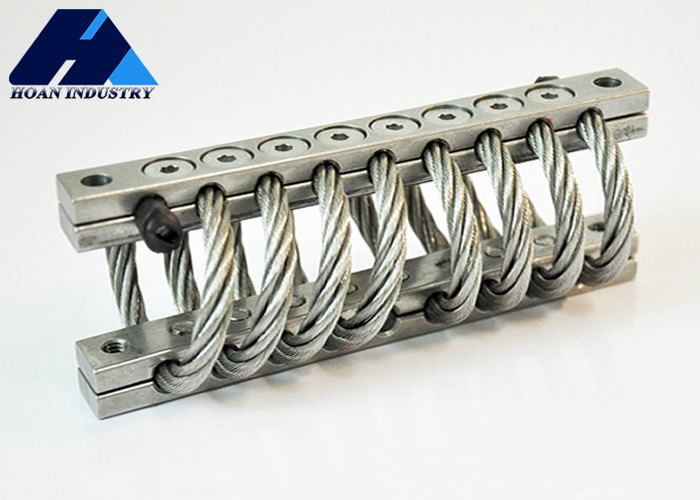

JGX-0648 Kompakter Drahtseilisolator zur Schlagbekämpfung durch Vibrationen 1

Größenparameter:

Modell	H3±3.30	W	Einheitsgewicht	Montagemöglichkeiten	Durch das Loch(mm)	Faden(mm)

JGX-0648D-79A	48	56	0.456	A, B, C, D, E, S	¥6,9±0.13	M6x1.0	90
JGX-0648D-68A	54	64	0.492
JGX-0648D-56A	59	71	0.516
JGX-0648D-45A	64	80	0.564
JGX-0648D-39A	64	89	0.832
JGX-0648D-36A	67	95	0.864
JGX-0648D-33A	67	100	0.684
JGX-0648D-30A	83	108	0.708

Technisches Datenblatt:

Vertikalbelastung

Zahl der Kurve

Modell

Maximale statische Belastung ((N)

Maximale Verformung(mm)

Schwingungssteifigkeit

KN/m)

Schlagsteifigkeit ((KN/m)

1	JGX-0648D-79A	79	17.8	382	182
2	JGX-0648D-68A	68	23.9	266	116
3	JGX-0648D-56A	56	29.0	196	79
4	JGX-0648D-45A	45	32.0	151	60
5	JGX-0648D-39A	39	32.0	127	51
6	JGX-0648D-36A	36	35.6	109	42
7	JGX-0648D-33A	33	35.6	100	39
8	JGX-0648D-30A	30	50.8	74	25

45 ° Richtlast:

JGX-0648 Kompakter Drahtseilisolator zur Schlagbekämpfung durch Vibrationen 3

Zahl der Kurve

Modell

Maximale statische Last(N)

Maximale Verformung(mm)

Schwingungssteifigkeit(KN/m)

Aufprallsteifigkeit(KN/m)

1	JGX-0648D-79A	56.7	25.9	215	89
2	JGX-0648D-68A	47.7	34.0	151	58
3	JGX-0648D-56A	39.8	39.6	109	40
4	JGX-0648D-45A	32.8	45.7	86	30
5	JGX-0648D-39A	27.9	45.7	72	25
6	JGX-0648D-36A	25.3	50.8	61	21
7	JGX-0648D-33A	23.4	50.8	56	19
8	JGX-0648D-30A	21.3	71.6	41	12

Seitenlast:

JGX-0648 Kompakter Drahtseilisolator zur Schlagbekämpfung durch Vibrationen 4

Zahl der Kurve

Modell

Maximale statische Last(N)

Schwingungssteifigkeit(KN/m)

Aufprallsteifigkeit(KN/m)

1	JGX-0648D-79A	43.2	18.8	110	110
2	JGX-0648D-68A	36.3	24.9	72	72
3	JGX-0648D-56A	31.7	30.0	49	49
4	JGX-0648D-45A	25.0	34.0	37	37
5	JGX-0648D-39A	22.7	34.0	32	32
6	JGX-0648D-36A	20.4	38.1	25	25
7	JGX-0648D-33A	18.2	38.1	23	23
8	JGX-0648D-30A	15.9	52.8	16	16

Merkmal:
1. Effiziente Vibrationsisolierung: Stahlseilseilisolatoren können die Vibrationsübertragung effektiv absorbieren und reduzieren und so Vibrationsquellen effektiv isolieren.
2. Starke Haltbarkeit: Der Stahlseilisolator besteht aus haltbarem Stahlseil, das eine lange Lebensdauer hat und in rauen Umgebungen stabil arbeiten kann.
3- Einstellbar: Stahlseil-Absperrungen können in der Regel nach den tatsächlichen Bedürfnissen angepasst werden, um den Isolationsanforderungen verschiedener Gelegenheiten gerecht zu werden.
4Einfache Installation: Die Installation von Drahtseilisolatoren ist relativ einfach und kann je nach spezifischen Installationsszenarien und Anforderungen angepasst werden.
Anwendung:
1. Gebäudestruktur
2Industrieausrüstung
3. Brücken
4- Rohrleitung.
