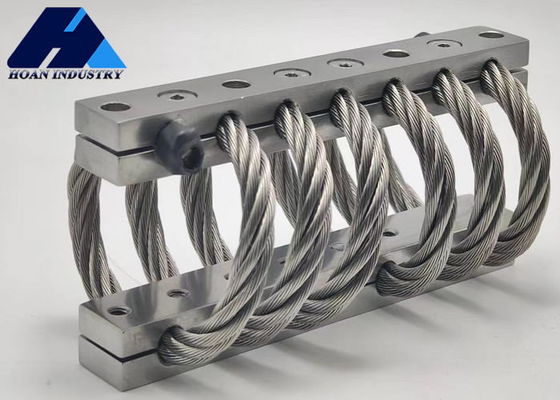

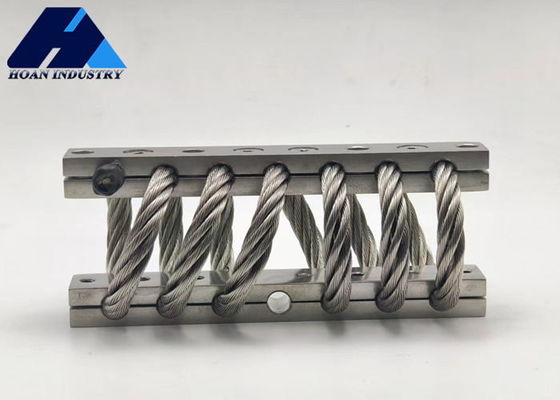

Name: Vibrationsschlagkontrolle JGX-0956 Kompakter Drahtseilisolator
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0956
Price: Negotiable USD
Availability: InStock

Zu Hause > produits > Drahtseil-Schwingungsdämpfer >

Vibrationsschlagkontrolle JGX-0956 Kompakter Drahtseilisolator

Schlagwirbelkontrolle Drahtseilisolator

Vibration Shock Control Wire Rope Isolator

Herkunftsort:

China

Modellnummer:

JGX-0956

Kontakt mit uns

Bitte um ein Angebot

Vibrationsschlagkontrolle JGX-0956 Kompakter Drahtseilisolator

Einzelheiten zum Produkt

Hervorheben:

Schlagwirbelkontrolle Drahtseilisolator

Vibration Shock Control Wire Rope Isolator

Zahlungs- und Versandbedingungen

Min Bestellmenge

Zahlungsbedingungen

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Verwandte Produkte

Video

JGX-0160D-3.6A Hochleistungs-Schwingungsisolator aus Drahtseilen zum Schutz vor Lärm bei extremen Bedingungen

Beste Preis erhalten

Video

JGX-0160-Serie Vollmetallbau-Drahtseil-Vibrationsisolator für die Stabilität der Umwelt

Beste Preis erhalten

Video

Korrosionsbeständiger Schwingungsisolator aus Edelstahl JGX-0160D-4.8A

Beste Preis erhalten

Video

Kompakter Seil-Isolator zur Schlagbekämpfung durch Vibrationen in industriellen Anwendungen

Beste Preis erhalten

Kontakt mit uns

86-29-88292913

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Zusammenfassung:
Ein Drahtseilisolator (JGX) ist eine übliche Isolationsvorrichtung, die in der Regel aus mehreren Strangdrahtseilen und an beiden Enden befestigten Trägerkomponenten besteht.Seine Hauptaufgabe besteht darin, durch die Flexibilität und Elastizität des Stahldrahtseils die auf Gebäude oder mechanische Geräte übertragene Schwingungs- und Aufprallkraft zu reduzieren oder zu eliminieren, wodurch die Ausrüstung geschützt und die Stabilität der Arbeitsumgebung verbessert wird.

Montageoptionen

Vibrationsschlagkontrolle JGX-0956 Kompakter Drahtseilisolator 0

Größenparameter:

Modell

H3±3.30

Einheitsgewicht

Montagemöglichkeiten

Durch das Loch(mm)

Faden(mm)

JGX-0956D-110A	71	84	1.245	A, B, C, D, E, S	- 9,0 + 0,13 - 0.38	M6x1.0	90
JGX-0956D-104A	74	89	1.275
JGX-0956D-80A	76	105	1.350
JGX-0956D-75A	83	108	1.425
JGX-0956D-72A	89	108	1.470
JGX-0956D-40A	105	121	1.605
JGX-0956D-32A	108	140	1.680

Technisches Datenblatt:

Vertikalbelastung

Zahl der Kurve

Modell

Maximale statische Belastung ((N)

Maximale Verformung(mm)

Schwingungssteifigkeit

KN/m)

Schlagsteifigkeit ((KN/m)

1	JGX-0956D-110A	110	34.0	275	135
2	JGX-0956D-104A	104	37.1	240	114
3	JGX-0956D-80A	80	40.1	180	84
4	JGX-0956D-75A	75	44.7	154	68
5	JGX-0956D-72A	72	49.8	137	60
6	JGX-0956D-40A	40	66.0	65	25
7	JGX-0956D-32A	32	68.1	51	19

45 ° Richtlast:

Vibrationsschlagkontrolle JGX-0956 Kompakter Drahtseilisolator 2

Zahl der Kurve

Modell

Maximale statische Last(N)

Maximale Verformung(mm)

Schwingungssteifigkeit(KN/m)

Aufprallsteifigkeit(KN/m)

1	JGX-0956D-110A	90.8	47.8	177	77
2	JGX-0956D-104A	84.0	51.8	156	67
3	JGX-0956D-80A	68.1	55.9	120	49
4	JGX-0956D-75A	63.6	63.0	103	40
5	JGX-0956D-72A	61.3	71.1	92	35
6	JGX-0956D-40A	34.8	91.9	44	16
7	JGX-0956D-32A	28.6	95.0	36	12

Seitenlast:

Vibrationsschlagkontrolle JGX-0956 Kompakter Drahtseilisolator 3

Zahl der Kurve

Modell

Maximale statische Last(N)

Schwingungssteifigkeit(KN/m)

Aufprallsteifigkeit(KN/m)

1	JGX-0956D-110A	70.3	36.1	98	98
2	JGX-0956D-104A	65.8	39.1	84	84
3	JGX-0956D-80A	49.9	42.2	58	58
4	JGX-0956D-75A	47.7	47.2	49	49
5	JGX-0956D-72A	45.4	52.8	44	44
6	JGX-0956D-40A	20.4	68.1	20	20
7	JGX-0956D-32A	15.9	71.1	15	15

Merkmal:
1. Effiziente Vibrationsisolierung: Stahlseilseilisolatoren können die Vibrationsübertragung effektiv absorbieren und reduzieren und so Vibrationsquellen effektiv isolieren.
2. Starke Haltbarkeit: Der Stahlseilisolator besteht aus haltbarem Stahlseil, das eine lange Lebensdauer hat und in rauen Umgebungen stabil arbeiten kann.
3- Einstellbar: Stahlseil-Absperrungen können in der Regel nach den tatsächlichen Bedürfnissen angepasst werden, um den Isolationsanforderungen verschiedener Gelegenheiten gerecht zu werden.
4Einfache Installation: Die Installation von Drahtseilisolatoren ist relativ einfach und kann je nach spezifischen Installationsszenarien und Anforderungen angepasst werden.
Anwendung:
1. Gebäudestruktur
2Industrieausrüstung
3. Brücken
4- Rohrleitung.
