Beschreibung des Produkts

Zusammenfassung:
Ein Drahtseilisolator (JGX) ist eine übliche Isolationsvorrichtung, die in der Regel aus mehreren Strangdrahtseilen und an beiden Enden befestigten Trägerkomponenten besteht.Seine Hauptaufgabe besteht darin, durch die Flexibilität und Elastizität des Stahldrahtseils die auf Gebäude oder mechanische Geräte übertragene Schwingungs- und Aufprallkraft zu reduzieren oder zu eliminieren, wodurch die Ausrüstung geschützt und die Stabilität der Arbeitsumgebung verbessert wird.

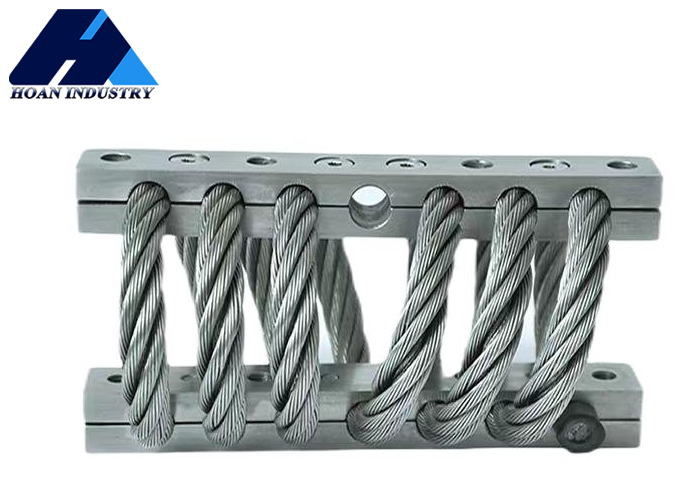

Kompakter Kabelseilisolator JGX-1276 Überlegene Lösung zur Schlagbekämpfung durch Vibrationen 0

Montageoptionen

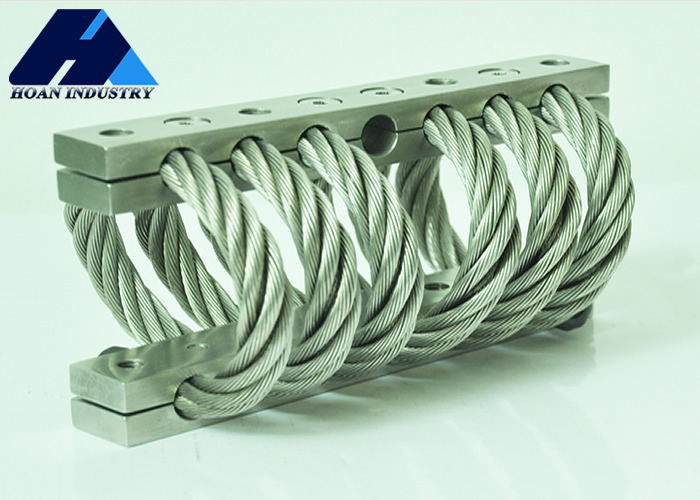

Kompakter Kabelseilisolator JGX-1276 Überlegene Lösung zur Schlagbekämpfung durch Vibrationen 1

Größenparameter:

Modell

H3±3.30

Einheitsgewicht

Montagemöglichkeiten

Durch das Loch(mm)

Faden(mm)

JGX-1276D-278B	76	92	1.36	A, B, C, D, E, S	- 9,0 + 0,13 - 0.38	M8x1.25	90
JGX-1276D-233B	83	102	1.43
JGX-1276D-220B	89	105	1.50
JGX-1276D-176B	95	121	1.67
JGX-1276D-149B	108	133	1.81
JGX-1276D-130B	124	144	2.02
JGX-1276D-115B	137	156	2.18
JGX-1276D-92B	155	180	2.31

Vertikalbelastung

Zahl der Kurve

Modell

Maximale statische Belastung ((N)

Maximale Verformung(mm)

Schwingungssteifigkeit

KN/m)

Schlagsteifigkeit ((KN/m)

1	JGX-1276D-278B	278	32.0	716	352
2	JGX-1276D-233B	233	38.1	531	249
3	JGX-1276D-220B	220	43.2	461	208
4	JGX-1276D-176B	176	48.8	343	147
5	JGX-1276D-149B	149	59.9	256	103
6	JGX-1276D-130B	130	74.7	196	72
7	JGX-1276D-115B	115	85.9	154	54
8	JGX-1276D-92B	92	102.6	111	37

45 ° Richtlast:

Kompakter Kabelseilisolator JGX-1276 Überlegene Lösung zur Schlagbekämpfung durch Vibrationen 3

Zahl der Kurve

Modell

Maximale statische Last(N)

Maximale Verformung(mm)

Schwingungssteifigkeit(KN/m)

Aufprallsteifigkeit(KN/m)

1	JGX-1276D-278B	197.4	44.7	405	177
2	JGX-1276D-233B	165.7	52.8	298	126
3	JGX-1276D-220B	156.6	61.0	263	105
4	JGX-1276D-176B	124.8	68.6	194	74
5	JGX-1276D-149B	106.6	84.8	144	51
6	JGX-1276D-130B	93.1	105.7	110	37
7	JGX-1276D-115B	81.7	121.9	88	28
8	JGX-1276D-92B	63.6	144.8	62	19

Seitenlast:

Kompakter Kabelseilisolator JGX-1276 Überlegene Lösung zur Schlagbekämpfung durch Vibrationen 4

Zahl der Kurve

Modell

Maximale statische Last(N)

Schwingungssteifigkeit(KN/m)

Aufprallsteifigkeit(KN/m)

1	JGX-1276D-278B	152.0	33.0	221	221
2	JGX-1276D-233B	124.8	40.1	156	156
3	JGX-1276D-220B	115.7	45.2	130	130
4	JGX-1276D-176B	93.1	50.8	91	91
5	JGX-1276D-149B	61.3	56.9	60	60
6	JGX-1276D-130B	45.4	77.7	46	46
7	JGX-1276D-115B	34.1	90.9	33	33
8	JGX-1276D-92B	22.7	107.7	23	23

1. Effiziente Vibrationsisolierung: Stahlseilseilisolatoren können die Vibrationsübertragung effektiv absorbieren und reduzieren und so Vibrationsquellen effektiv isolieren.
2. Starke Haltbarkeit: Der Stahlseilisolator besteht aus haltbarem Stahlseil, das eine lange Lebensdauer hat und in rauen Umgebungen stabil arbeiten kann.
3- Einstellbar: Stahlseil-Absperrungen können in der Regel nach den tatsächlichen Bedürfnissen angepasst werden, um den Isolationsanforderungen verschiedener Gelegenheiten gerecht zu werden.
4Einfache Installation: Die Installation von Drahtseilisolatoren ist relativ einfach und kann je nach spezifischen Installationsszenarien und Anforderungen angepasst werden.
Anwendung:
1. Gebäudestruktur
2Industrieausrüstung
3. Brücken
4- Rohrleitung.
