Name: JGX-1278 Kompakter Kabelseil Isolator Schwingung und Schockkontrolle Lösung
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-1278
Availability: InStock

Zu Hause > produits > Drahtseil-Schwingungsdämpfer >

JGX-1278 Kompakter Kabelseil Isolator Schwingung und Schockkontrolle Lösung

JGX-1278 Drahtseilisolator

Kompakte Kabelisolatoren

Schlagkontrolle Drahtseilisolator

Herkunftsort:

China

Modellnummer:

JGX-1278

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Hervorheben:

JGX-1278 Drahtseilisolator

Kompakte Kabelisolatoren

Schlagkontrolle Drahtseilisolator

Zahlungs- und Versandbedingungen

Min Bestellmenge

Zahlungsbedingungen

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Verwandte Produkte

Video

JGX-0320A-12A Automatischer Dämpfungsanpassung Drahtseil-Vibrationsisolator zur konstanten Vibrationskontrolle

Beste Preis erhalten

Video

JGX-0320A-13.5A Drahtseilvibrationsisolator mit hervorragenden elastischen und dämpfenden Eigenschaften

Beste Preis erhalten

JGX-0320A-14.5A Vibrationsisolator Wirkungsdämpfung von 0,5 für eine stabile Arbeitsumgebung und genaue Messdaten

Beste Preis erhalten

Video

JGX-0320A-16A Drahtseilvibrationsisolatoren für Navigationssysteme

Beste Preis erhalten

Kontakt mit uns

86-29-88292913

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Zusammenfassung:
Ein Drahtseilisolator (JGX) ist eine übliche Isolationsvorrichtung, die in der Regel aus mehreren Strangdrahtseilen und an beiden Enden befestigten Trägerkomponenten besteht.Seine Hauptaufgabe besteht darin, durch die Flexibilität und Elastizität des Stahldrahtseils die auf Gebäude oder mechanische Geräte übertragene Schwingungs- und Aufprallkraft zu reduzieren oder zu eliminieren, wodurch die Ausrüstung geschützt und die Stabilität der Arbeitsumgebung verbessert wird.

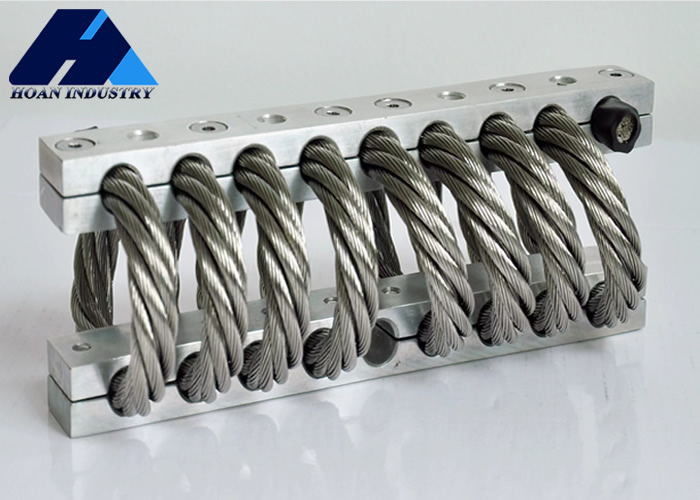

JGX-1278 Kompakter Kabelseil Isolator Schwingung und Schockkontrolle Lösung 0

Montageoptionen

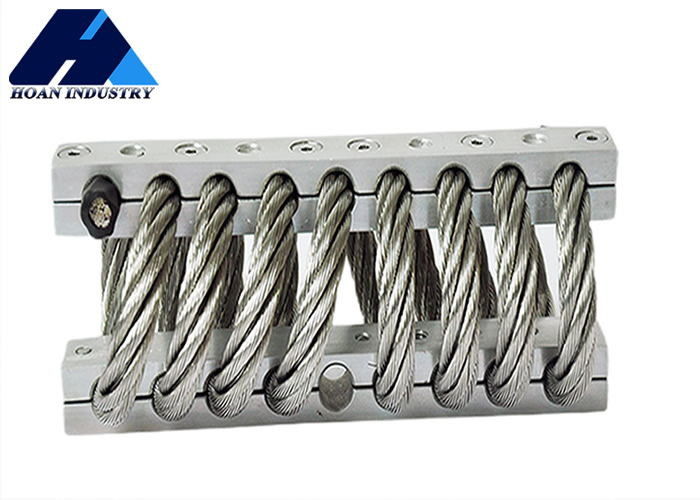

JGX-1278 Kompakter Kabelseil Isolator Schwingung und Schockkontrolle Lösung 1

Größenparameter:

Modell

H3±3.30

Einheitsgewicht

Montagemöglichkeiten

Durch das Loch(mm)

Faden(mm)

C-Sink

JGX-1278D-370B	76	92	1.81	A, B, C, D, E, S	- 9,0 + 0,13 - 0.38	M8x1.25	90
JGX-1278D-310B	83	102	1.91
JGX-1278D-292B	89	105	2.00
JGX-1278D-235B	95	121	2.22
JGX-1278D-199B	108	133	2.40
JGX-1278D-176B	124	144	2.70
JGX-1278D-154B	137	156	2.90
JGX-1278D-122B	155	180	3.09

Vertikalbelastung

Zahl der Kurve

Modell

Maximale statische Belastung ((N)

Maximale Verformung(mm)

Schwingungssteifigkeit

KN/m)

Schlagsteifigkeit ((KN/m)

1	JGX-1278D-370B	370	32.0	954	471
2	JGX-1278D-310B	310	38.1	708	333
3	JGX-1278D-292B	292	43.2	613	278
4	JGX-1278D-235B	235	48.8	457	196
5	JGX-1278D-199B	199	59.9	340	137
6	JGX-1278D-176B	176	74.7	261	96
7	JGX-1278D-154B	154	85.9	207	74
8	JGX-1278D-122B	122	102.6	148	49

45 ° Richtlast:

JGX-1278 Kompakter Kabelseil Isolator Schwingung und Schockkontrolle Lösung 3

Zahl der Kurve

Modell

Maximale statische Last(N)

Maximale Verformung(mm)

Schwingungssteifigkeit(KN/m)

Aufprallsteifigkeit(KN/m)

1	JGX-1278D-370B	263.2	44.7	539	236
2	JGX-1278D-310B	220.1	52.8	398	168
3	JGX-1278D-292B	208.8	61.0	349	138
4	JGX-1278D-235B	165.7	68.6	259	98
5	JGX-1278D-199B	143.0	84.8	193	68
6	JGX-1278D-176B	124.8	105.7	147	49
7	JGX-1278D-154B	109.0	121.9	117	37
8	JGX-1278D-122B	84.0	144.8	83	25

Seitenlast:

JGX-1278 Kompakter Kabelseil Isolator Schwingung und Schockkontrolle Lösung 4

Zahl der Kurve

Modell

Maximale statische Last(N)

Schwingungssteifigkeit(KN/m)

Aufprallsteifigkeit(KN/m)

1	JGX-1278D-370B	299.6	33.0	294	294
2	JGX-1278D-310B	174.8	40.1	207	207
3	JGX-1278D-292B	158.9	45.2	173	173
4	JGX-1278D-235B	122.6	50.8	121	121
5	JGX-1278D-199B	81.7	56.9	81	81
6	JGX-1278D-176B	61.3	77.7	60	60
7	JGX-1278D-154B	45.4	90.9	46	46
8	JGX-1278D-122B	29.5	107.7	30	30

1. Effiziente Vibrationsisolierung: Stahlseilseilisolatoren können die Vibrationsübertragung effektiv absorbieren und reduzieren und so Vibrationsquellen effektiv isolieren.
2. Starke Haltbarkeit: Der Stahlseilisolator besteht aus haltbarem Stahlseil, das eine lange Lebensdauer hat und in rauen Umgebungen stabil arbeiten kann.
3- Einstellbar: Stahlseil-Absperrungen können in der Regel nach den tatsächlichen Bedürfnissen angepasst werden, um den Isolationsanforderungen verschiedener Gelegenheiten gerecht zu werden.
4Einfache Installation: Die Installation von Drahtseilisolatoren ist relativ einfach und kann je nach spezifischen Installationsszenarien und Anforderungen angepasst werden.
Anwendung:
1. Gebäudestruktur
2Industrieausrüstung
3. Brücken
4- Rohrleitung.
