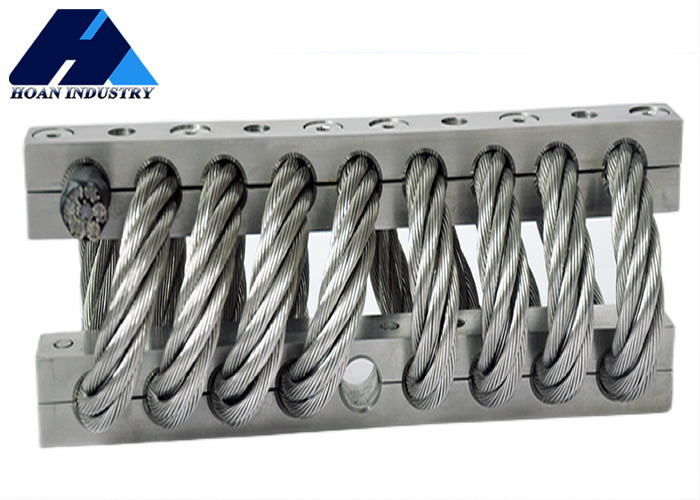

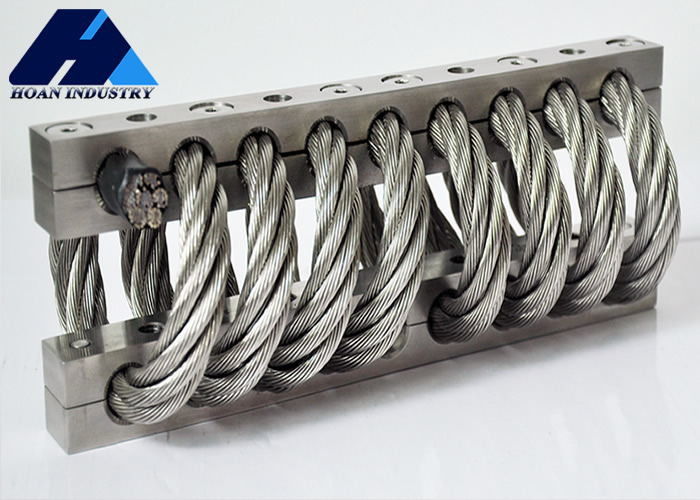

JGX-1598 Kompakter Drahtseilisolator Die ultimative Schlagschutzlösung für Vibrationen

JGX-1598 Kompakter Drahtseilisolator Die ultimative Schlagschutzlösung für Vibrationen

JGX-1598 Kabel-Seil-Isolator

Shock Control Compact Wire Rope Isolator

Herkunftsort:

China

Modellnummer:

JGX-1598

Kontakt mit uns
Bitte um ein Angebot
JGX-1598 Kompakter Drahtseilisolator Die ultimative Schlagschutzlösung für Vibrationen
JGX-1598 Kompakter Drahtseilisolator Die ultimative Schlagschutzlösung für Vibrationen JGX-1598 Kompakter Drahtseilisolator Die ultimative Schlagschutzlösung für Vibrationen
Einzelheiten zum Produkt
Hervorheben:

JGX-1598 Kabel-Seil-Isolator

,

Shock Control Compact Wire Rope Isolator

Zahlungs- und Versandbedingungen
Min Bestellmenge
10
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Verwandte Produkte
Ein guter Preis. JGX-0320A-12A Automatischer Dämpfungsanpassung Drahtseil-Vibrationsisolator zur konstanten Vibrationskontrolle Online Video

JGX-0320A-12A Automatischer Dämpfungsanpassung Drahtseil-Vibrationsisolator zur konstanten Vibrationskontrolle

Beste Preis erhalten
Ein guter Preis. JGX-0320A-13.5A Drahtseilvibrationsisolator mit hervorragenden elastischen und dämpfenden Eigenschaften Online Video

JGX-0320A-13.5A Drahtseilvibrationsisolator mit hervorragenden elastischen und dämpfenden Eigenschaften

Beste Preis erhalten
Ein guter Preis. JGX-0320A-14.5A Vibrationsisolator Wirkungsdämpfung von 0,5 für eine stabile Arbeitsumgebung und genaue Messdaten Online

JGX-0320A-14.5A Vibrationsisolator Wirkungsdämpfung von 0,5 für eine stabile Arbeitsumgebung und genaue Messdaten

Beste Preis erhalten
Ein guter Preis. JGX-0320A-16A Drahtseilvibrationsisolatoren für Navigationssysteme Online Video

JGX-0320A-16A Drahtseilvibrationsisolatoren für Navigationssysteme

Beste Preis erhalten
Kontakt mit uns
86-29-88292913
Kontaktieren Sie uns jetzt
Beschreibung des Produkts
Zusammenfassung:
Ein Drahtseilisolator (JGX) ist eine übliche Isolationsvorrichtung, die in der Regel aus mehreren Strangdrahtseilen und an beiden Enden befestigten Trägerkomponenten besteht.Seine Hauptaufgabe besteht darin, durch die Flexibilität und Elastizität des Stahldrahtseils die auf Gebäude oder mechanische Geräte übertragene Schwingungs- und Aufprallkraft zu reduzieren oder zu eliminieren, wodurch die Ausrüstung geschützt und die Stabilität der Arbeitsumgebung verbessert wird.


JGX-1598 Kompakter Drahtseilisolator Die ultimative Schlagschutzlösung für Vibrationen 0



Montageoptionen

JGX-1598 Kompakter Drahtseilisolator Die ultimative Schlagschutzlösung für Vibrationen 1





Größenparameter:



Modell H3±3.30 “W” Einheitsgewicht Montagemöglichkeiten Durch das Loch(mm) Faden(mm) C-Sink
JGX-1598D-657B 89 102 3 C, D -11 + 0,13 -0.38 M10x1.5 90
JGX-1598D-557B 99 112 3.2 A, B, C, D, E, S
JGX-1598D-515B 102 121 3.4
JGX-1598D-428B 109 135 3.7
JGX-1598D-358B 119 152 4
JGX-1598D-324B 127 165 4.31
JGX-1598D-285B 135 178 4.63





Vertikalbelastung

JGX-1598 Kompakter Drahtseilisolator Die ultimative Schlagschutzlösung für Vibrationen 2


Zahl der Kurve Modell Maximale statische Belastung ((N) Maximale Verformung(mm)

Schwingungssteifigkeit

KN/m)

 Schlagsteifigkeit ((KN/m)
1 JGX-1598D-657B 657 31.8 1676 849
2 JGX-1598D-557B 557 38.1 1259 609
3 JGX-1598D-515B 515 41.9 1105 504
4 JGX-1598D-428B 428 49.5 821 356
5 JGX-1598D-358B 358 58.4 616 252
6 JGX-1598D-324B 324 67.3 511 196
7 JGX-1598D-285B 285 73.7 427 159



45 ° Richtlast:

JGX-1598 Kompakter Drahtseilisolator Die ultimative Schlagschutzlösung für Vibrationen 3





Zahl der Kurve

 Modell Maximale statische Last(N) Maximale Verformung(mm) Schwingungssteifigkeit(KN/m) Aufprallsteifigkeit(KN/m)

1 JGX-1598D-657B 463.0 45.7 951 419
2 JGX-1598D-557B 406.2 54.6 741 305
3 JGX-1598D-515B 365.4 59.7 627 250
4 JGX-1598D-428B 304.1 71.1 468 177
5 JGX-1598D-358B 254.2 83.8 350 124
6 JGX-1598D-324B 229.2 94.0 285 98
7 JGX-1598D-285B 201.9 101.6 238 81



Seitenlast:

JGX-1598 Kompakter Drahtseilisolator Die ultimative Schlagschutzlösung für Vibrationen 4



Zahl der Kurve Modell Maximale statische Last(N) Maximale statische Last(N) Schwingungssteifigkeit(KN/m) Aufprallsteifigkeit(KN/m)
1 JGX-1598D-657B 358.6 34.3 524 524
2 JGX-1598D-557B 308.7 40.6 375 375
3 JGX-1598D-515B 267.8 43.2 308 308
4 JGX-1598D-428B 217.9 52.1 215 215
5 JGX-1598D-358B 154.3 61.0 152 152
6 JGX-1598D-324B 124.8 69.9 123 123
7 JGX-1598D-285B 99.9 76.2 98 98



1. Effiziente Vibrationsisolierung: Stahlseilseilisolatoren können die Vibrationsübertragung effektiv absorbieren und reduzieren und so Vibrationsquellen effektiv isolieren.
2. Starke Haltbarkeit: Der Stahlseilisolator besteht aus haltbarem Stahlseil, das eine lange Lebensdauer hat und in rauen Umgebungen stabil arbeiten kann.
3- Einstellbar: Stahlseil-Absperrungen können in der Regel nach den tatsächlichen Bedürfnissen angepasst werden, um den Isolationsanforderungen verschiedener Gelegenheiten gerecht zu werden.
4Einfache Installation: Die Installation von Drahtseilisolatoren ist relativ einfach und kann je nach spezifischen Installationsszenarien und Anforderungen angepasst werden.
Anwendung:
1. Gebäudestruktur
2Industrieausrüstung
3. Brücken
4- Rohrleitung.
