Herkunftsort:
China
Modellnummer:

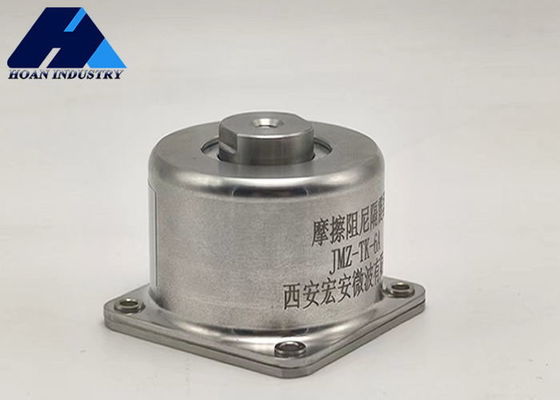

JMZ-TK
Video
Video
Video
| Modell | Abmessungen der Anlage ((mm) | Außenabmessungen (mm) | |||||||
| B | M | d | Eine | C | ¥1 | ¥2 | H1 | H2 | |
| JMZ-TK-2.5A8A | 46 | 6 | 4.1 | 58 | 20 | 55 | 22 | 36 | 3.6 |
| JMZ-TK1-25/40/50 | 63 | 12 | 8.2 | 78 | 20 | 70 | 22 | 56 | 6 |
Leistung des Vibrationsisolators:
| Modell | Nennlast (N) | Lastbereich (n) | natürliche Frequenzfn≤(Hz) |
Ladearbeitshöhe Ho ± 1 mm |
Grenzverschiebung (mm) |
Maximaler Schwingungsübertragungsgrad v≤ | Aufprallfestigkeitsprüfung |
Gewicht der Einheit ≤ (g) |
Das Leben |
|||
|
vertikal |
horizontal |
|||||||||||
| 上 | 下 | |||||||||||
| δ1 | δ2 | δ3 | ||||||||||
| JMZ-TK-2.5A | 25 | 20 | 30 | 33 | 42 | 4 | 4 | 4 | 3 | 100 g | 380 | 10 |
| JMZ-TK-4A | 40 | 30 | 50 | |||||||||
| JMZ-TK-5A | 50 | 40 | 60 | |||||||||

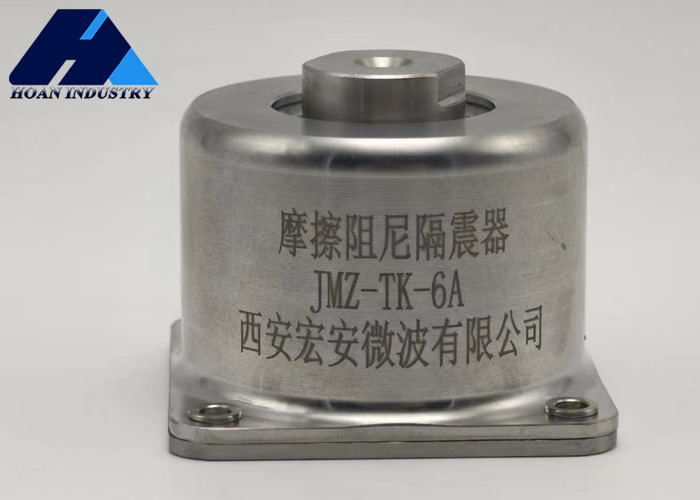

| JMZ-TK-6A | 60 | 50 | 70 | |||||||||
| JMZ-TK-7A | 70 | 60 | 80 | |||||||||
| JMZ-TK-8A | 80 | 70 | 90 | |||||||||
| JMZ-TK1-25 | 250 | 200 | 300 | 20 | 70 | 7 | 8 | 7 | 3 | 60 g | 1100 | 10 |
| JMZ-TK1-40 | 400 | 300 | 480 | |||||||||
| JMZ-TK1-50 | 500 | 400 | 600 | |||||||||
Anwendung:
1Gebäude: Verwendet zur Verringerung der Auswirkungen von Erdbeben, Verkehr oder Windvibrationen auf Gebäudestrukturen und zur Verbesserung der seismischen Leistungsfähigkeit und des Komforts von Gebäuden.
2Mechanische Ausrüstung: zur Isolierung der Vibrationen, die durch mechanische Ausrüstung erzeugt werden, zur Verringerung von Störungen der Umgebung oder anderer Ausrüstung,und schützen den stabilen Betrieb der Ausrüstung.
3- Labor- oder Instrumentenausrüstung: zur Absicherung von Präzisionsinstrumenten und -ausrüstungen vor externen Schwingungsstörungen und zur Gewährleistung der Genauigkeit und Stabilität von Versuchen oder Prüfungen.
4Schiffe und Luftfahrzeuge: zur Verringerung der Schwingungseffekte auf Schiffe oder Luftfahrzeuge während des Betriebs und zur Verbesserung des Komforts und der Sicherheit.
Merkmal:
1. Einfache Struktur: Das modulare Design macht Installation und Wartung bequemer und effizienter.
2• gute Schwingungsschutzwirkung: Sie kann die Auswirkungen externer Schwingungen auf Gebäude oder Anlagen wirksam verringern.
3- Einstellbar: Die Steifigkeit der Feder oder des Stoßdämpfers kann je nach Bedarf angepasst werden, um den unterschiedlichen Isolationsanforderungen gerecht zu werden.
4. Platzersparnis: Im Vergleich zu traditionellen Vibrationsisoliergeräten haben vorgefertigte Vibrationsisolatoren eine kompakte Struktur, wodurch der Platz für die Installation gespart wird.
5Hohe Zuverlässigkeit: Die Struktur ist stabil, langlebig und hat eine lange Lebensdauer.
6- Reduzierung der Wartungskosten: Mit einer einfachen Struktur und hoher Zuverlässigkeit senken sie die Wartungs- und Ersatzkosten.
7. Vielfältige Anwendungen: Geeignet für verschiedene Szenarien wie Gebäude, mechanische Geräte, Laboratorien usw.
