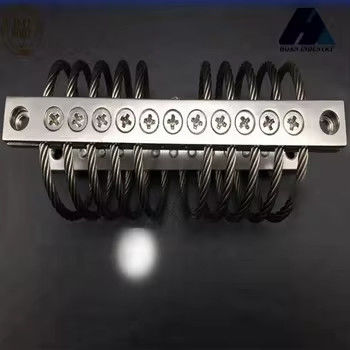

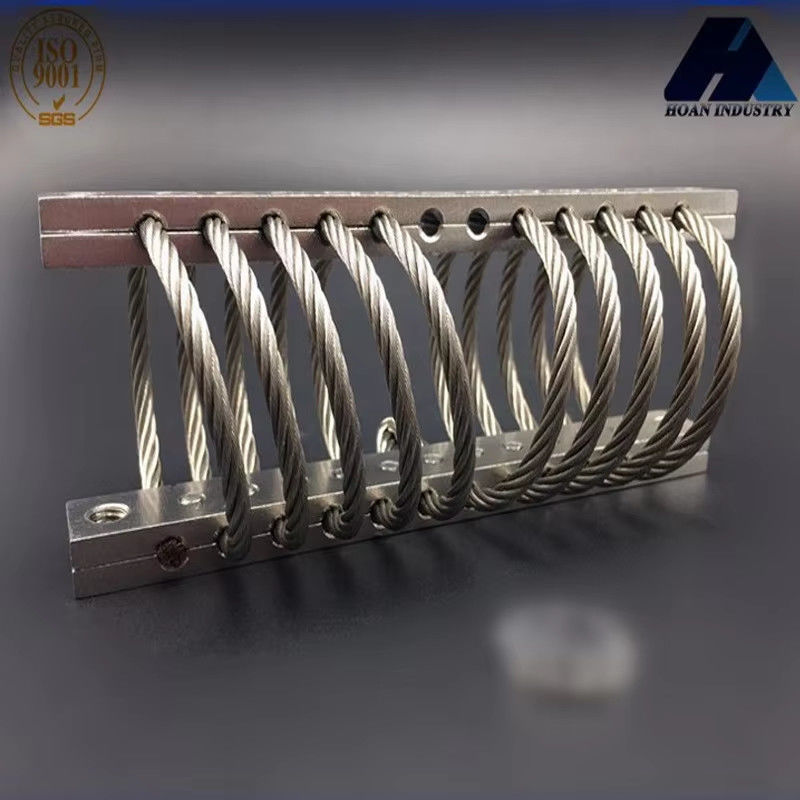

Name: Hochleistungs-JGX-0480A-72A Drahtseil-Vibrationsisolatoren für Präzisionsinstrumente und hochpräzise mechanische Systeme
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480A-72A
Availability: InStock

Zu Hause > produits > Drahtseil-Schwingungsdämpfer >

Hochleistungs-JGX-0480A-72A Drahtseil-Vibrationsisolatoren für Präzisionsinstrumente und hochpräzise mechanische Systeme

Präzisionsgeräte Drahtseilvibrationsisolatoren

Hochleistungs-Schwingungsisolatoren für Drahtseile

Place of Origin:

China

Markenname:

Hoan

Zertifizierung:

ISO9001:2015

Model Number:

JGX-0480A-72A

Kontakt mit uns

Bitte um ein Angebot

Hochleistungs-JGX-0480A-72A Drahtseil-Vibrationsisolatoren für Präzisionsinstrumente und hochpräzise mechanische Systeme

Einzelheiten zum Produkt

Diameter:

0.25-1.5 inches

Drawing Format:

DWG and PDF

Number Of Mounting Holes:

Effective Diameter:

50mm

Mounting Holes:

M18

Color:

Silver

Working Temperature:

-55 ~ +120

Temperature Range:

-40℃ to 80℃

Packing:

Standard Packing

Number Of Wires:

Width:

2 inches

Structure:

Helical

Shock Rsistance:

30g/11ms

Characteristic:

wide working frequency, long life span

Core Components:

Bearing

Hervorheben:

Präzisionsgeräte Drahtseilvibrationsisolatoren

Hochleistungs-Schwingungsisolatoren für Drahtseile

Zahlungs- und Versandbedingungen

Minimum Order Quantity

Payment Terms

L/C,T/T,D/P,D/A,Western Union,MoneyGram

Verwandte Produkte

Video

JGX-0320A-12A Automatischer Dämpfungsanpassung Drahtseil-Vibrationsisolator zur konstanten Vibrationskontrolle

Beste Preis erhalten

Video

JGX-0320A-13.5A Drahtseilvibrationsisolator mit hervorragenden elastischen und dämpfenden Eigenschaften

Beste Preis erhalten

JGX-0320A-14.5A Vibrationsisolator Wirkungsdämpfung von 0,5 für eine stabile Arbeitsumgebung und genaue Messdaten

Beste Preis erhalten

Video

JGX-0320A-16A Drahtseilvibrationsisolatoren für Navigationssysteme

Beste Preis erhalten

Kontakt mit uns

86-29-88292913

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

JGX-0480-Serie

Die JGX-0480-Vibrationsisolatoren aus Stahldrahtseile der Xi'an Hoan Microwave Co., Ltd. sind speziell für Präzisionsinstrumente, Kommunikationsgeräte und hochpräzise mechanische Systeme entwickelt.Sie können äußere Schwingungen und Stoßschläge effektiv isolieren, die Stabilität und Zuverlässigkeit des Betriebs der Ausrüstung gewährleistet.und die Wirkungsgrad der Vibrationsdämmung liegt bei über 90%, geeignet für Breitfrequenz-Vibrationsszenarien von 5 Hz bis 500 Hz. Seine Hauptvorteile liegen in der hohen Tragfähigkeit und dem langen Design.Die statische Belastung eines einzigen Satzes von Schwingungsisolatoren kann 50 kg-200 kg erreichen, und die dynamische Belastbarkeit ist äußerst stark und erfüllt die strengen Anforderungen von Radar, Satellitenantennen, medizinischer Ausrüstung und anderen Bereichen.

Die JGX-0480-Serie verwendet eine vielseitige Vibrationsisolationskonstruktion, die Vibrationsenergie in horizontaler, vertikaler und mehrfacher Richtung absorbieren kann.Verringerung der durch Resonanz verursachten Leistungsabnahme von GerätenDie Produkthülle besteht aus korrosionsbeständiger Aluminiumlegierung und die Oberfläche ist anodisiert, so daß sie sich an extreme Umgebungen von -50°C bis +120°C anpasst.Gewährleistung einer langfristigen stabilen Arbeit unter rauen Bedingungen wie Feuchtigkeit und Salzspray.

Hochleistungs-JGX-0480A-72A Drahtseil-Vibrationsisolatoren für Präzisionsinstrumente und hochpräzise mechanische Systeme 0

Montageoptionen

Hochleistungs-JGX-0480A-72A Drahtseil-Vibrationsisolatoren für Präzisionsinstrumente und hochpräzise mechanische Systeme 1

Größenparameter:

Modell	H3±3.30	W	Einheitsgewicht	Montagemöglichkeiten	Durch das Loch (mm)	Faden(mm)	C-Sink(°)
JGX-0480A-75A	30	36	0.304	D	¥6,9±0.13	M6x1.0	90
JGX-0480A-72A	33	38	0.32	D
JGX-0480A-61A	36	41	0.336	B, D, E
JGX-0480A-59A	38	43	0.336	A, B, C, D, E, S
JGX-0480A-52A	41	46	0.352
JGX-0480A-50A	43	48	0.4
JGX-0480A-37A	51	58	0.416
JGX-0480A-24A	54	75	0.432
JGX-0480A-18A	62	88	0.448
JGX-0480A-12A	81	107	0.464

Technisches Datenblatt:

Vertikalbelastung

- Nein. Ich weiß nicht.	Modell	Maximale statische Belastung ((N)	Maximale Verformung(mm)	Schwingungssteifigkeit (KN/m)	Schlagsteifigkeit ((KN/m)
1	JGX-0480A-75A	75	8.6	578	363
2	JGX-0480A-72A	72	11.7	455	252
3	JGX-0480A-61A	61	13.7	347	189
4	JGX-0480A-59A	59	15.7	301	152
5	JGX-0480A-52A	52	18.8	244	117
6	JGX-0480A-50A	50	20.8	212	96
7	JGX-0480A-37A	37	26.9	136	58
8	JGX-0480A-24A	24	29.5	82	33
9	JGX-0480A-18A	18	36.6	54	21
10	JGX-0480A-12A	12	52.8	29	10

45 ° Richtlast:

Hochleistungs-JGX-0480A-72A Drahtseil-Vibrationsisolatoren für Präzisionsinstrumente und hochpräzise mechanische Systeme 3

- Nein. Ich weiß nicht.	Modell	Maximale statische Last(N)	Maximale Verformung(mm)	Schwingungssteifigkeit(KN/m)	Aufprallsteifigkeit(KN/m)
1	JGX-0480A-75A	54.5	12.7	341	179
2	JGX-0480A-72A	52.2	16.8	258	126
3	JGX-0480A-61A	44.1	19.8	197	93
4	JGX-0480A-59A	41.7	22.9	172	75
5	JGX-0480A-52A	38.1	26.9	141	58
6	JGX-0480A-50A	35.7	29	123	49
7	JGX-0480A-37A	26.5	38.1	77	28
8	JGX-0480A-24A	18.1	41.7	49	18
9	JGX-0480A-18A	13.9	51.3	33	11
10	JGX-0480A-12A	9.3	74.7	18	5.3

Seitenlast:

Hochleistungs-JGX-0480A-72A Drahtseil-Vibrationsisolatoren für Präzisionsinstrumente und hochpräzise mechanische Systeme 4

- Nein. Ich weiß nicht.	Modell	Maximale statische Last(N)	Maximale statische Last(N)	Schwingungssteifigkeit(KN/m)	Aufprallsteifigkeit(KN/m)
1	JGX-0480A-75A	36.3	8.6	224	224
2	JGX-0480A-72A	36.3	11.7	156	156
3	JGX-0480A-61A	34.1	14.7	112	112
4	JGX-0480A-59A	31.7	16.8	93	93
5	JGX-0480A-52A	29.5	19.8	70	70
6	JGX-0480A-50A	27.2	21.8	60	60
7	JGX-0480A-37A	20.4	27.9	35	35
8	JGX-0480A-24A	5.9	31.0	11	11
9	JGX-0480A-18A	4.1	38.1	5.3	5.3
10	JGX-0480A-12A	2.2	55.9	2.3	2.3

Material der Montierbars
Edelstahl oder Aluminium kann ausgewählt werden

* Oberflächenbehandlung Auswahl von Aluminium Mounting Bars *
Weiße Anodisierung: Die Oberflächenbehandlung, um die Aluminiumoberfläche härter zu machen als sie selbst.Es ist die normale Oberflächenbehandlung der Aluminiumhalter

Hard Anodizing: Die Oberflächenbehandlung, mit der die Aluminiumstangen viel härter als die weiße Anodisierung gemacht werden.Die Farbe der harten anodisierten Aluminium Montagebalken ist dunkler als die weiße Anodisierung- spezielle Verwendung bei komplexen oder besonderen Anforderungen an die Arbeitsbedingungen bei der Verwendung von Seilseilsperren.
