Name: Präzisionsgeräte JGX-0480A-52A Drahtseil-Vibrationsisolatoren für Endgeräte Isolationsfrequenz 5-50 Hz
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480A-52A
Availability: InStock

Zu Hause > produits > Drahtseil-Schwingungsdämpfer >

Präzisionsgeräte JGX-0480A-52A Drahtseil-Vibrationsisolatoren für Endgeräte Isolationsfrequenz 5-50 Hz

Endgeräte Drahtseil-Schwingungsisolatoren

Präzisionsgeräte Drahtseilvibrationsisolatoren

Herkunftsort:

China

Markenname:

Hoan

Zertifizierung:

ISO9001:2015

Modellnummer:

JGX-0480A-52A

Kontakt mit uns

Bitte um ein Angebot

Präzisionsgeräte JGX-0480A-52A Drahtseil-Vibrationsisolatoren für Endgeräte Isolationsfrequenz 5-50 Hz

Einzelheiten zum Produkt

Art der Montage:

Ein- oder Mehrfachhalter

Arbeitstemperatur:

: -55 | +120

Maximale Abbiegung:

10 mm

Größe:

50 mm

Hafen:

Xi'an oder angegeben

Art der Vermarktung:

Heißes Produkt 2024

Steigende Orientierung:

Vertikal

Schwingungsfrequenz:

10 bis 100 Hz

Anzahl der Drähte:

Durchmesser des Drahtseils:

3 mm

Montageöffnungen:

Bau von Drahtseilen:

7x7 oder 7x19

Typ:

Helical

Breite:

46mm

Isolationsfrequenz:

5 bis 50 Hz

Hervorheben:

Endgeräte Drahtseil-Schwingungsisolatoren

Präzisionsgeräte Drahtseilvibrationsisolatoren

Zahlungs- und Versandbedingungen

Min Bestellmenge

Zahlungsbedingungen

D/A, L/C, T/T, D/P, MoneyGram, Western Union

Verwandte Produkte

Video

JGX-0958A-138A Drahtseil-Vibrationsisolator mit breitem Temperaturbereich und korrosionsbeständigem Design für raue Umgebungen

Beste Preis erhalten

Video

Temperaturbeständiger Schwingungsisolator GR4-18D-A für reibungslose industrielle Arbeiten

Beste Preis erhalten

Video

GR2-12D-A Kino-Schockabsorber Profi-Qualität Drahtseil-Vibrationsisolator für glatte Filmproduktion

Beste Preis erhalten

Video

JGX-0956A-75A Drahtseil-Vibrationsisolator für Luft- und Raumfahrt- sowie Militärausrüstung mit nichtlinearer Steifigkeit

Beste Preis erhalten

Kontakt mit uns

86-29-88292913

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

JGX-0480A-Serie

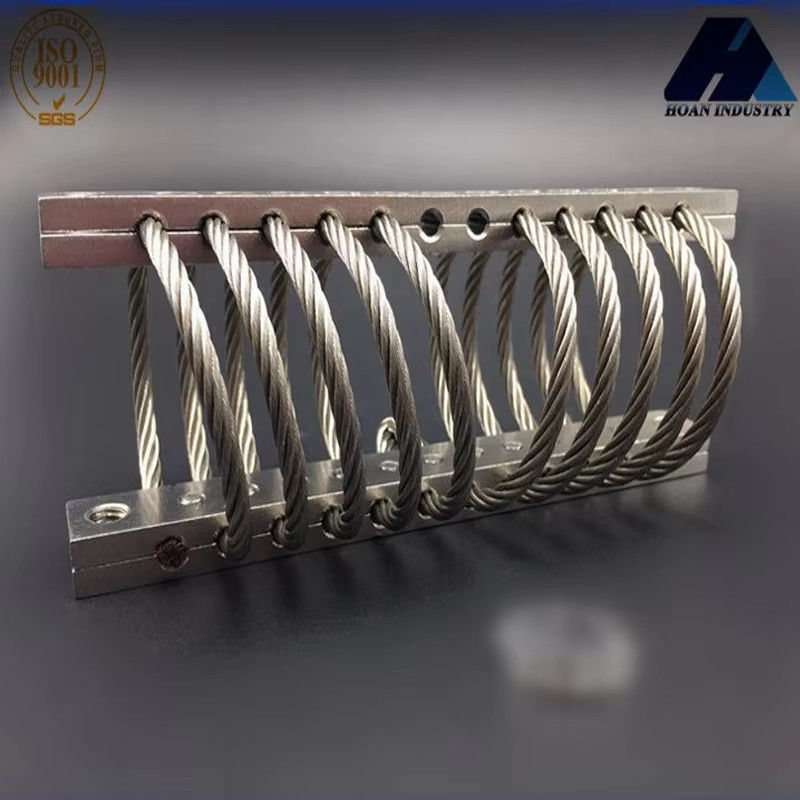

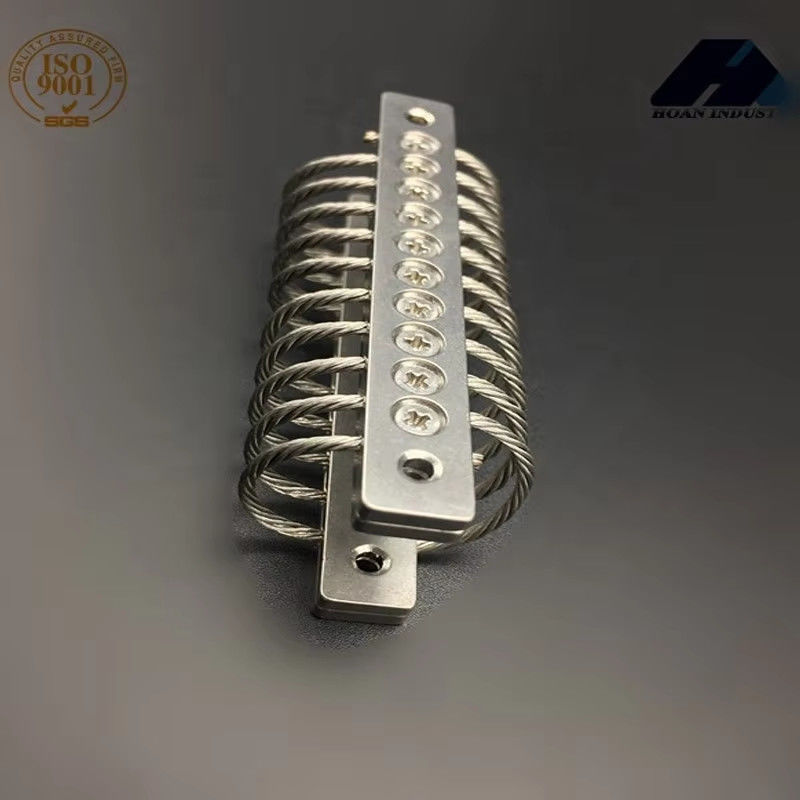

Die von der Xi'an Hoan Microwave Co., Ltd. entwickelten Schwingungsisolatoren aus Stahlseil der Baureihe JGX - 0480A sind Stoßdämpfer, die speziell für hochpräzise Geräte entwickelt wurden.mit einer Breite von mehr als 20 mmDas Produkt wird durch das Wickeln von hochwertigen Stahldrahtseilen gebildet.Es realisiert vielseitige Vibrationsisolation, absorbiert die Schwingungen und die Aufprallenergie während des Betriebs der Anlagen und schützt sensible Bauteile vor Beschädigungen.

Die JGX - 0480A-Serie weist die Eigenschaften einer starken Tragfähigkeit, Korrosionsbeständigkeit und langen Lebensdauer auf und kann in extremen Umgebungen von - 40 °C bis + 120 °C stabil arbeiten.Die kompakte Bauweise eignet sich für eine Vielzahl von EinbauflächenGleichzeitig bietet es eine gute Stoßbeständigkeit, die sich besonders für die Vibrationsreduktionsanforderungen von Fahrzeug-, Schiffs- und Luftfahrzeugeinrichtungen eignet.Mit militärischen Produktionsstandards, ist dieses Produkt zu einer bevorzugten Lösung im Bereich der Schwingungsreduktion für hochwertige Geräte geworden.

Präzisionsgeräte JGX-0480A-52A Drahtseil-Vibrationsisolatoren für Endgeräte Isolationsfrequenz 5-50 Hz 0

Modell	H3±3.30	W	Einheitsgewicht	Montagemöglichkeiten	Durch das Loch (mm)	Faden (mm)	- Ich bin nicht hier.
JGX-0480A-75A	30	36	0.304	D	¥6,9±0.13	M6x1.0	90
JGX-0480A-72A	33	38	0.32	D
JGX-0480A-61A	36	41	0.336	B, D, E
JGX-0480A-59A	38	43	0.336	A, B, C, D, E, S
JGX-0480A-52A	41	46	0.352
JGX-0480A-50A	43	48	0.4
JGX-0480A-37A	51	58	0.416
JGX-0480A-24A	54	75	0.432
JGX-0480A-18A	62	88	0.448
JGX-0480A-12A	81	107	0.464

Präzisionsgeräte JGX-0480A-52A Drahtseil-Vibrationsisolatoren für Endgeräte Isolationsfrequenz 5-50 Hz 1

Kurve der statischen Belastung

Präzisionsgeräte JGX-0480A-52A Drahtseil-Vibrationsisolatoren für Endgeräte Isolationsfrequenz 5-50 Hz 2

- Nein. Ich weiß nicht.	Modell	Maximale statische Last (in kg)	Maximale Abbiegung (mm)	KV (Vibration) (KN/m)	Ks(Schock) (KN/m)
1	JGX-0480A-75A	75	8.6	578	363
2	JGX-0480A-72A	72	11.7	455	252
3	JGX-0480A-61A	61	13.7	347	189
4	JGX-0480A-59A	59	15.7	301	152
5	JGX-0480A-52A	52	18.8	244	117
6	JGX-0480A-50A	50	20.8	212	96
7	JGX-0480A-37A	37	26.9	136	58
8	JGX-0480A-24A	24	29.5	82	33
9	JGX-0480A-18A	18	36.6	54	21
10	JGX-0480A-12A	12	52.8	29	10

Präzisionsgeräte JGX-0480A-52A Drahtseil-Vibrationsisolatoren für Endgeräte Isolationsfrequenz 5-50 Hz 3

- Nein. Ich weiß nicht.	Modell	Maximale statische Last (in kg)	Maximale Abbiegung (mm)	KV (Vibration) (KN/m)	Ks(Schock) (KN/m)
1	JGX-0480A-75A	54.5	12.7	341	179
2	JGX-0480A-72A	52.2	16.8	258	126
3	JGX-0480A-61A	44.1	19.8	197	93
4	JGX-0480A-59A	41.7	22.9	172	75
5	JGX-0480A-52A	38.1	26.9	141	58
6	JGX-0480A-50A	35.7	29	123	49
7	JGX-0480A-37A	26.5	38.1	77	28
8	JGX-0480A-24A	18.1	41.7	49	18
9	JGX-0480A-18A	13.9	51.3	33	11
10	JGX-0480A-12A	9.3	74.7	18	5.3

Präzisionsgeräte JGX-0480A-52A Drahtseil-Vibrationsisolatoren für Endgeräte Isolationsfrequenz 5-50 Hz 4

- Nein. Ich weiß nicht.	Modell	Maximale statische Last (in kg)	Maximale Abbiegung (mm)	KV (Vibration) (KN/m)	Ks(Schock) (KN/m)
1	JGX-0480A-75A	36.3	8.6	224	224
2	JGX-0480A-72A	36.3	11.7	156	156
3	JGX-0480A-61A	34.1	14.7	112	112
4	JGX-0480A-59A	31.7	16.8	93	93
5	JGX-0480A-52A	29.5	19.8	70	70
6	JGX-0480A-50A	27.2	21.8	60	60
7	JGX-0480A-37A	20.4	27.9	35	35
8	JGX-0480A-24A	5.9	31.0	11	11
9	JGX-0480A-18A	4.1	38.1	5.3	5.3
10	JGX-0480A-12A	2.2	55.9	2.3	2.3

*Material der Befestigungsspalte*

Edelstahl oder Aluminium kann ausgewählt werden

*Oberflächenbehandlungsmöglichkeiten für Sperrholz aus Aluminiumlegierung*

* Weiße Anodisierung: Die Oberflächenbehandlung, um die Aluminiumoberfläche härter zu machen als sie selbst.Es ist die normale Oberflächenbehandlung der Aluminiumhalter;

* Hard Anodizing: Die Oberflächenbehandlung, um die Aluminiumhalterstangen viel härter zu machen als die weiße Anodisierung.Die Farbe der harten anodisierten Aluminium Montagebalken ist dunkler als die weiße Anodisierung- spezielle Verwendung bei komplexen oder besonderen Anforderungen an die Arbeitsbedingungen bei der Verwendung von Seilseilsperren.
