Name: JGX-0648A-36A Drahtseil-Vibrationsisolatoren Die erste Wahl für Hochpräzisionsschutz von Geräten
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0648A-36A
Availability: InStock

Zu Hause > produits > Drahtseil-Schwingungsdämpfer >

JGX-0648A-36A Drahtseil-Vibrationsisolatoren Die erste Wahl für Hochpräzisionsschutz von Geräten

Herkunftsort:

China

Markenname:

Hoan

Zertifizierung:

ISO9001:2015

Modellnummer:

JGX-0648A-36A

Kontakt mit uns

Bitte um ein Angebot

JGX-0648A-36A Drahtseil-Vibrationsisolatoren Die erste Wahl für Hochpräzisionsschutz von Geräten

Einzelheiten zum Produkt

Arbeitstemperatur:

-55 | +120

Gesamtbreite:

50 mm

Typ der Schwingungsdämmung:

Passiv

Isolationsfrequenzbereich:

5 Hz bis 100 Hz

Zubehör:

Nicht

Achssteifigkeit:

50 N/mm

Drahtseilmaterial:

Verzinktes Stahl

Durchmesser des Drahtseils:

6.4 mm

Nach Garantie-Service:

Onlineunterstützung

Lastbereich:

2 bis 4,8 kg

Eigenschaften:

Verankerung von Löchern; Öl Resis

Korrosionsbeständigkeit:

- Ja, das ist es.

Größe des Montierfäden:

Ausrichtung der Anlage:

Vertikal oder horizontal

Zahlungs- und Versandbedingungen

Min Bestellmenge

Zahlungsbedingungen

MoneyGram, Western Union, T/T, D/P, D/A, L/C

Verwandte Produkte

JGX-0648A-30A Drahtseil-Vibrationsisolator Endlösung für Umgebungen mit hoher Temperatur, hoher Feuchtigkeit und Salzspray

Beste Preis erhalten

Hochfeste und leichte Schwingungsisolatoren aus Drahtseilen für gewichtsempfindliche Anwendungen

Beste Preis erhalten

JGX-0648A-36A Drahtseil-Vibrationsisolatoren Die erste Wahl für Hochpräzisionsschutz von Geräten

Beste Preis erhalten

Kompakt und einfach zu installieren JGX-0648A-39A Drahtseilvibrationsisolatoren

Beste Preis erhalten

Kontakt mit uns

86-29-88292913

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

JGX-0648A-Serie

Die JGX-0648A-Serie von Drahtseil-Vibrationsisolatoren von Xi'an Hoan Microwave Co., Ltd. hat sich als die erste Wahl für den Schwingungsschutz von hochpräzisen Geräten entwickelt.Dank ihrer militärischen QualitätDurch eine speziell entworfene spiralförmige Drahtseilstruktur erreichen diese Isolatoren eine vielseitige Vibrationsisolation.Effektive Verringerung der Auswirkungen von Vibrationen und Schocks während des Transports und des Betriebs von Geräten.

Der Hauptvorteil liegt in den hohen Dämpfungsmerkmalen, die die Schwingungsenergie rasch zerstreuen, um Resonanz zu vermeiden und die Stabilität der Ausrüstung zu gewährleisten.Die JGX-0648A-Serie verfügt auch über einen breiten Lastbereich, flexibel auf die Schwingungsdämmungsbedürfnisse von Geräten mit unterschiedlichem Gewicht zugeschnitten, streng auf Ermüdungsbeständigkeit und Umweltausfallfähigkeit geprüft,die Produkte beibehalten auch unter extremen Bedingungen eine außergewöhnliche Leistung.

Ob für Radarsysteme, elektronische Gegenmaßnahmen oder Präzisionslaborgeräte, die JGX-0648A-Serie bietet eine zuverlässige Vibrationsisolationsunterstützung,Vorstellung der technischen Fähigkeiten von Xi'an Hoan Mikrowellen im Bereich der Hochgeschwindigkeits-Vibrationsisolierung.

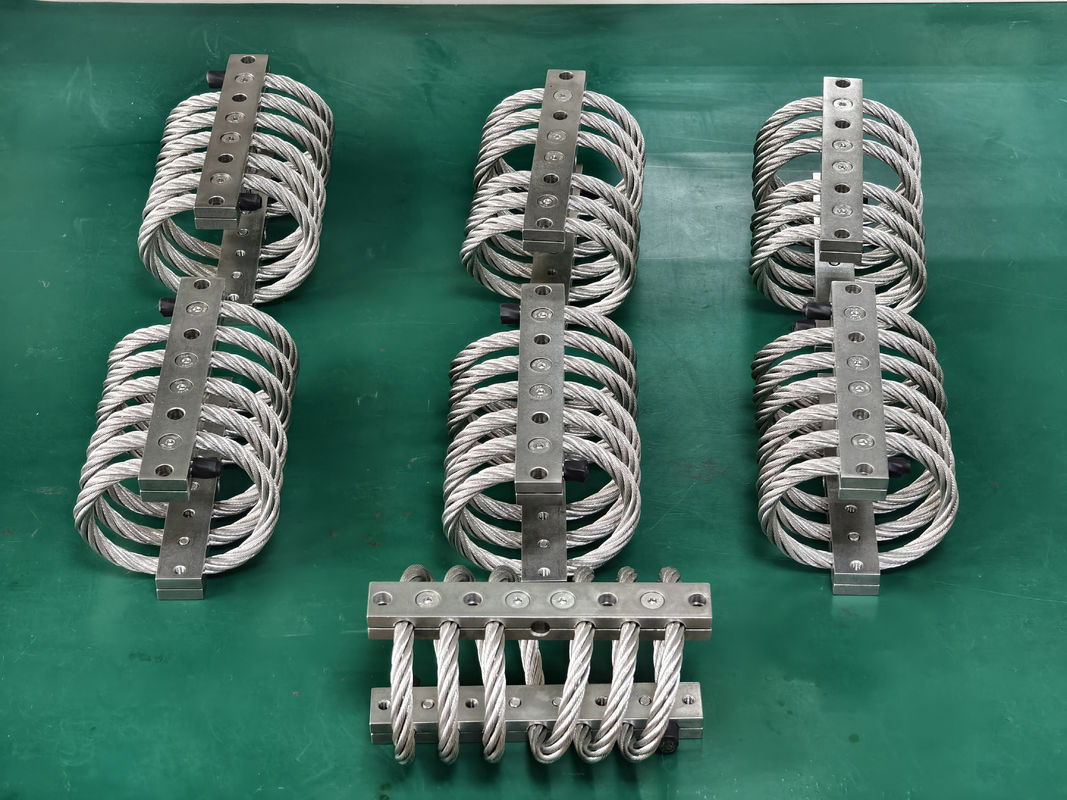

JGX-0648A-36A Drahtseil-Vibrationsisolatoren Die erste Wahl für Hochpräzisionsschutz von Geräten 0

Montageoptionen

JGX-0648A-36A Drahtseil-Vibrationsisolatoren Die erste Wahl für Hochpräzisionsschutz von Geräten 1

Größenparameter:

Modell	H3±3.30	W	Einheitsgewicht	Montagemöglichkeiten	Durch das Loch (mm)	Faden ((mm)	Csink ((°C)
JGX-0648D-79A	48	56	0.456	A, B, C, D, E, S	¥6,9±0.13	M6x1.0	90
JGX-0648D-68A	54	64	0.492
JGX-0648D-56A	59	71	0.516
JGX-0648D-45A	64	80	0.564
JGX-0648D-39A	64	89	0.832
JGX-0648D-36A	67	95	0.864
JGX-0648D-33A	67	100	0.684
JGX-0648D-30A	83	108	0.708

Technisches Datenblatt:

Vertikalbelastung

Zahl der Kurve	Modell	Maximale statische Belastung ((N)	Maximale Verformung ((mm)	Schwingungssteifigkeit (KN/m)	Schlagsteifigkeit ((KN/m)
1	JGX-0648D-79A	79	17.8	382	182
2	JGX-0648D-68A	68	23.9	266	116
3	JGX-0648D-56A	56	29.0	196	79
4	JGX-0648D-45A	45	32.0	151	60
5	JGX-0648D-39A	39	32.0	127	51
6	JGX-0648D-36A	36	35.6	109	42
7	JGX-0648D-33A	33	35.6	100	39
8	JGX-0648D-30A	30	50.8	74	25

45 ° Richtlast:

JGX-0648A-36A Drahtseil-Vibrationsisolatoren Die erste Wahl für Hochpräzisionsschutz von Geräten 3

Zahl der Kurve	Modell	Maximale statische Belastung ((N)	Maximale Verformung ((mm)	Schwingungssteifigkeit ((KN/m)	Schlagsteifigkeit ((KN/m)
1	JGX-0648D-79A	56.7	25.9	215	89
2	JGX-0648D-68A	47.7	34.0	151	58
3	JGX-0648D-56A	39.8	39.6	109	40
4	JGX-0648D-45A	32.8	45.7	86	30
5	JGX-0648D-39A	27.9	45.7	72	25
6	JGX-0648D-36A	25.3	50.8	61	21
7	JGX-0648D-33A	23.4	50.8	56	19
8	JGX-0648D-30A	21.3	71.6	41	12

Seitenlast:

JGX-0648A-36A Drahtseil-Vibrationsisolatoren Die erste Wahl für Hochpräzisionsschutz von Geräten 4

Zahl der Kurve	Modell	Maximale statische Belastung ((N)	Maximale statische Belastung ((N)	Schwingungssteifigkeit ((KN/m)	Schlagsteifigkeit ((KN/m)
1	JGX-0648D-79A	43.2	18.8	110	110
2	JGX-0648D-68A	36.3	24.9	72	72
3	JGX-0648D-56A	31.7	30.0	49	49
4	JGX-0648D-45A	25.0	34.0	37	37
5	JGX-0648D-39A	22.7	34.0	32	32
6	JGX-0648D-36A	20.4	38.1	25	25
7	JGX-0648D-33A	18.2	38.1	23	23
8	JGX-0648D-30A	15.9	52.8	16	16
