JGX-1276 Reihe
Beschreibung des Produkts

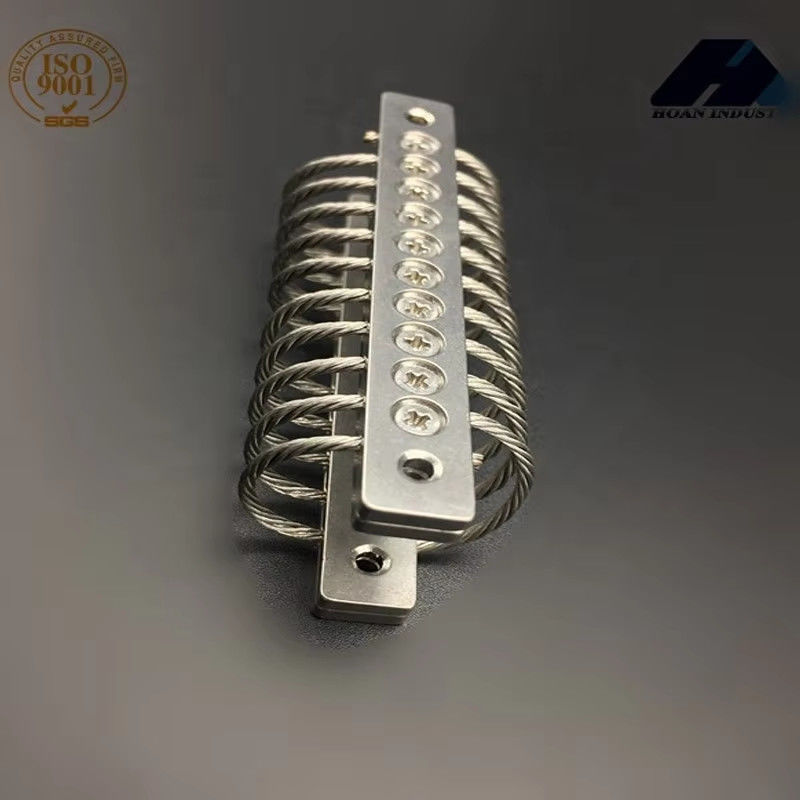

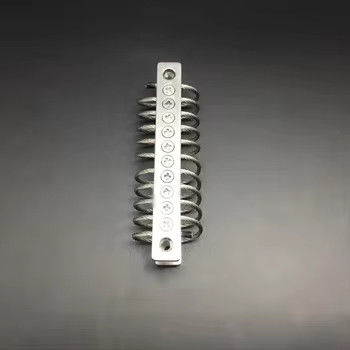

Die Seilisolatoren der Baureihe JGX-1276 von Xi'an Hoan Microwave Co., Ltd. sind speziell entwickelt, um hochwertige Präzisionsinstrumente und -geräte vor Schwingungen und Aufprallen zu schützen.Diese Serie verwendet spezielle Rohrleitungen aus Edelstahl mit mehreren Strängen, die nach einer bestimmten Konfiguration spiralförmig gewickelt sind, nichtlineare Steifheitsmerkmale aufweisen und eine ausgezeichnete Schwingungsdämmung aufweisen,Puffer- und Stoßfestigkeit.
Der typische Nennlastbereich beträgt 92 kg bis 278 kg (pro Einheit) und kann flexibel nach dem Gewicht der Ausrüstung ausgewählt und konfiguriert werden.Es verfügt über einen breiten Betriebstemperaturbereich (-55°C bis +150°C), die sich an raue Umgebungen anpasst, eine wirksame Vibrationsisolierung im breiten Frequenzband von 5 Hz bis 500 Hz bietet,und ist besonders gut darin, die Übertragung von Mittel- und Niederfrequenzschwingungsenergie von 10 Hz bis 100 Hz zu unterdrücken.
Es wird in Bereichen mit hohen Anforderungen an die Stabilität der Vibrationsisolation, wie Schiffselektronik, Flugradar, Präzisionsoptikplattformen,und medizinische Bildgebungsgeräte.
Kurve der statischen Belastung
| - Nein. Ich weiß nicht. |
Modell |
Maximale statische Last
(in kg)
|
Maximale Abbiegung
(mm)
|
Kv (Vibration)
(KN/m)
|
Ks(Schock)
(KN/m)
|
| 1 |
JGX-1276A-278A |
278 |
32.0 |
716 |
352 |
| 2 |
JGX-1276A-233A |
233 |
38.1 |
531 |
249 |
| 3 |
JGX-1276A-220A |
220 |
43.2 |
461 |
208 |
| 4 |
JGX-1276A-176A |
176 |
48.8 |
343 |
147 |
| 5 |
JGX-1276A-149A |
149 |
59.9 |
256 |
103 |
| 6 |
JGX-1276A-130A |
130 |
74.7 |
196 |
72 |
| 7 |
JGX-1276A-115A |
115 |
85.9 |
154 |
54 |
| 8 |
JGX-1276A-92A |
92 |
102.6 |
111 |
37 |
| - Nein. Ich weiß nicht. |
Modell |
Maximale statische Last
(in kg)
|
Maximale Abbiegung
(mm)
|
Kv (Vibration)
(KN/m)
|
Ks(Schock)
(KN/m)
|
| 1 |
JGX-1276A-278A |
197.4 |
44.7 |
405 |
177 |
| 2 |
JGX-1276A-233A |
165.7 |
52.8 |
298 |
126 |
| 3 |
JGX-1276A-220A |
156.6 |
61.0 |
263 |
105 |
| 4 |
JGX-1276A-176A |
124.8 |
68.6 |
194 |
74 |
| 5 |
JGX-1276A-149A |
106.6 |
84.8 |
144 |
51 |
| 6 |
JGX-1276A-130A |
93.1 |
105.7 |
110 |
37 |
| 7 |
JGX-1276A-115A |
81.7 |
121.9 |
88 |
28 |
| 8 |
JGX-1276A-92A |
63.6 |
144.8 |
62 |
19 |
| - Nein. Ich weiß nicht. |
Modell |
Maximale statische Last
(in kg)
|
Maximale Abbiegung
(mm)
|
Kv (Vibration)
(KN/m)
|
Ks(Schock)
(KN/m)
|
| 1 |
JGX-1276A-278A |
152.0 |
33.0 |
221 |
221 |
| 2 |
JGX-1276A-233A |
124.8 |
40.1 |
156 |
156 |
| 3 |
JGX-1276A-220A |
115.7 |
45.2 |
130 |
130 |
| 4 |
JGX-1276A-176A |
93.1 |
50.8 |
91 |
91 |
| 5 |
JGX-1276A-149A |
61.3 |
56.9 |
60 |
60 |
| 6 |
JGX-1276A-130A |
45.4 |
77.7 |
46 |
46 |
| 7 |
JGX-1276A-115A |
34.1 |
90.9 |
33 |
33 |
| 8 |
JGX-1276A-92A |
22.7 |
107.7 |
23 |
23 |
Produktanwendungen
| Anwendungen |
Typische Ausrüstung |
Schutz vor |
Betriebsvorteile |
| An Bord des Schiffes |
Elektronik, Computer,
Maschinen
|
Explosive Explosion, inhärente Vibrationen, Stürme |
Langlebigkeit, wartungsfrei, Temperaturextreme, Korrosionsbeständigkeit, Schutz aller Achsen |
| Fahrzeuge für unsicheres Gelände |
Geräte, Generatoren,
Elektronik
|
Ungünstiges Gelände, schlechte Straßenverhältnisse, Kollision |
Langlebigkeit, wartungsfrei, Temperaturextreme, Ozon, Radioaktivität, UV-Strahlung |
| Flugzeug |
Elektronik, Computer |
Manöver in hohem Gewicht, harte Landungen, turbulente Luft. |
Temperatur- und Höhenextreme, Leichtgewicht |
| Schiffscontainer |
Optik, Instrumente, Raketen, Elektronik |
Transit, Abgabe, Beförderung und Entladen |
Langlebigkeit, wartungsfrei, Feuchtigkeitsbelastung, wiederholter Gebrauch |
| Industrieausrüstung |
Zentrifuge, Trockner und Pumpen |
Ungleichgewichte dynamische Belastungen, Flüssigkeitshammer, inhärente Vibrationen, Schwäche des Fundaments |
Lange Lebensdauer, wartungsfrei, korrosive Umgebungen |
| Ausrüstung für Munition |
Raketenwerfer, Panzerartillerie, Computersteuerung, Elektronik |
Unwegsames Gelände, Eisenbahnen, Verkehrsmittel |
Wartungsfrei, Temperaturextreme, Explosion in der Nähe |
| Medizinische Ausrüstung |
Mechanische Ausrüstung für die Patientenversorgung |
Vibrationen von beweglichen Teilen, Mobilwagen-Transport-Schock |
Wartungsfrei, keine Ausgasung, kann sterilisiert werden |
| Schornsteine |
Schornsteine, Reinigungsgeräte, Messgeräte |
Wind verursacht Resonanzfrequenzen, Stackgas verursacht Turbulenzen in der Nähe des Reinigers usw. |
Wartungsfrei, Temperaturextreme, ätzende Umgebungen |

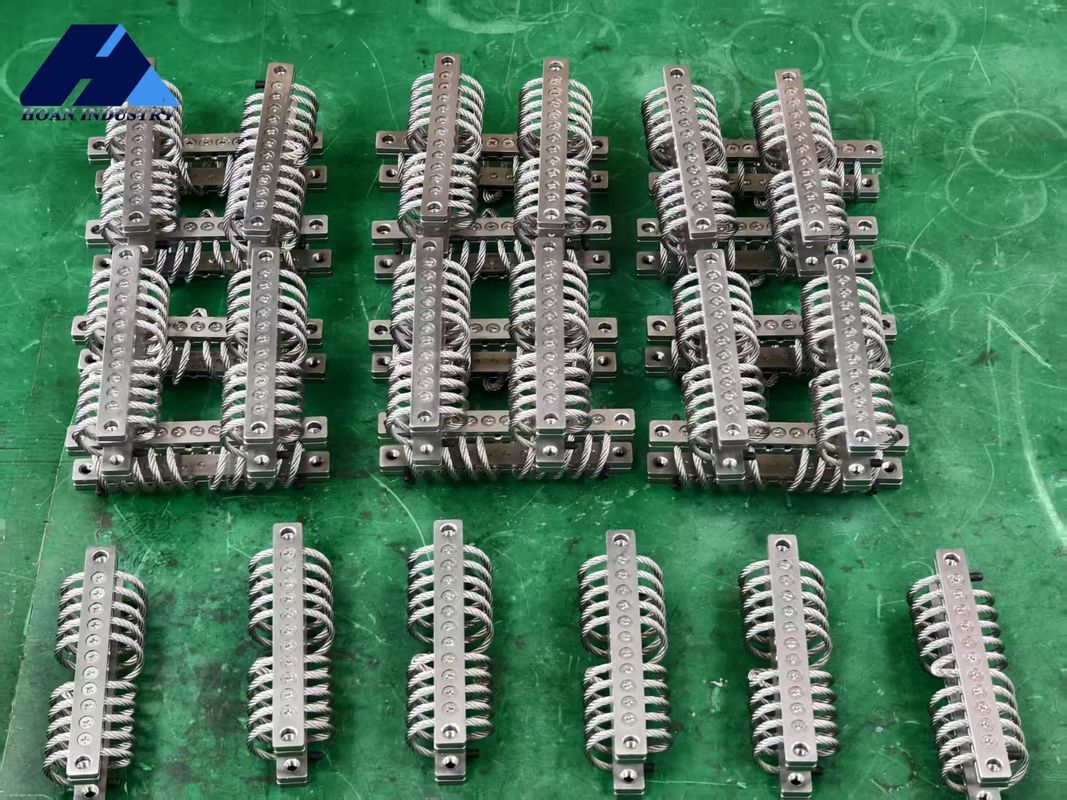

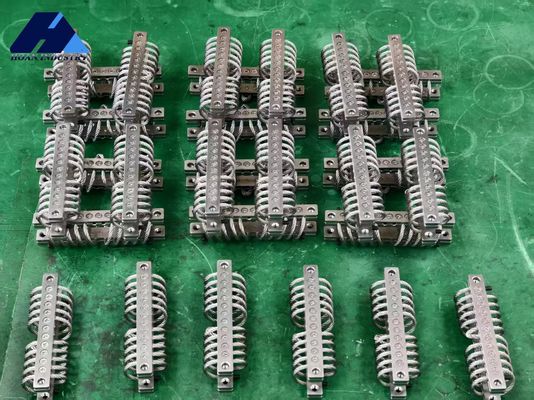

Kundenfotos
Häufig gestellte Fragen
1.F: Sind Sie Hersteller oder Handelsunternehmen?
A: Wir sind ein Hersteller, keine Handelsgesellschaft. Wir produzieren unsere Produkte in unseren eigenen Anlagen und gewährleisten eine vollständige Kontrolle über die Qualität und den Produktionsprozess.Dies ermöglicht es uns, unseren Kunden wettbewerbsfähige Preise und maßgeschneiderte Lösungen direkt anzubieten..
2.F: Können Sie Produkte für uns anpassen?
A: Ja, wir haben die Möglichkeit, unsere Produkte anzupassen, um Ihre spezifischen Bedürfnisse zu erfüllen.und unser Team wird mit Ihnen zusammenarbeiten, um eine maßgeschneiderte Lösung zu schaffen, die Ihren Vorlieben entspricht.
3.F: Wie lange dauert die Lieferzeit?
A: Die Probe dauert in der Regel 2 bis 5 Tage. Für die Massenproduktion dauert sie schätzungsweise 7 bis 20 Tage.
4.F: Kann ich vor der Bestellung einige Proben bekommen und wie lange dauert eine Probe?
A:Ja, Musterbestellung wird akzeptiert
5.F: Wie läuft der Versand?
A:1)Weltweiter Versanddienst verfügbar
2) Bitte kontaktieren Sie uns vor der Bestellung, da die Versandkosten von Zeit zu Zeit variieren.
6.F: Bieten Sie Rabatte für Großbestellungen an?
A: Ja, wir bieten Rabatte für Großbestellungen an. Der Rabattanteil kann je nach Bestellmenge variieren.
