JGX-1598A-657A Drahtseil-Vibrationsisolator Die perfekte Kombination aus Materialwissenschaft und Technik

JGX-1598A-657A Drahtseil-Vibrationsisolator Die perfekte Kombination aus Materialwissenschaft und Technik

Place of Origin:

China

Markenname:

Hoan

Zertifizierung:

ISO9001:2015

Model Number:

JGX-1598A-657A

Dokumentieren:

JGX-1598 Series.pdf

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Strand Construction:
7 x 19
Core Components:
Gear, Pump
Size:
Custom Size
Accessories:
Net
After Warranty Service:
Online support
Shock Rsistance:
30g/11ms
Relative Product:
Backdraft Damper
Mounting Thread Size:
M10
Installation Orientation:
Vertical or Horizontal
Maintenance:
Low
Vibration Isolation Range:
10Hz to 100Hz
Load Range:
3.5-2000KG
Marketing Type:
New Product 2020
Isolation Efficiency:
90%
Working Temperatu:
: -55 ~ +120
Zahlungs- und Versandbedingungen
Minimum Order Quantity
4
Payment Terms
L/C,D/A,D/P,Western Union,T/T,MoneyGram
Beschreibung des Produkts

JGX-1598A Serie

JGX-1598A — Aufbau einer Schutzbarriere für Präzisionsgeräte durch Materialwissenschaft


Im Streben nach höchster Zuverlässigkeit für Präzisionsinstrumente und -geräte dient die Schwingungsisolierung als kritische Verteidigungslinie, um deren Leistung und Lebensdauer zu schützen. Der Drahtseil-Isolator JGX-1598A, eingeführt von Xi'an Hoan Microwave Co., Ltd., ist genau die Kristallisation von Weisheit in Materialwissenschaft und -technik.


Seine Kernlastkomponente — ein Bündel spezieller Edelstahl-Drahtseile — hat ein präzises geometrisches Design durchlaufen und weist außergewöhnliche mechanische Eigenschaften auf: Hohe Festigkeit verleiht ihm eine robuste Tragfähigkeit, die eine stabile Unterstützung für Geräte gewährleistet; seine ausgezeichneten Anti-Ermüdungs-Eigenschaften ermöglichen es, die strukturelle Integrität und Leistungsstabilität auch in rauen Umgebungen aufrechtzuerhalten, in denen Geräte über lange Zeiträume betrieben werden und wiederholt Stoß- und Schwingungsbelastungen standhalten. Darüber hinaus widersteht die inhärente Korrosionsbeständigkeit des Materials selbst effektiv der Umwelterosion und verlängert die Lebensdauer des Schwingungsisolationssystems unter komplexen Arbeitsbedingungen erheblich.


Genau mit dieser zuverlässigen Essenz, die im Material selbst verwurzelt ist, errichtet der JGX-1598A eine undurchdringliche Schwingungsbarriere für hochwertige Präzisionsgeräte.


Statische Lastkurve

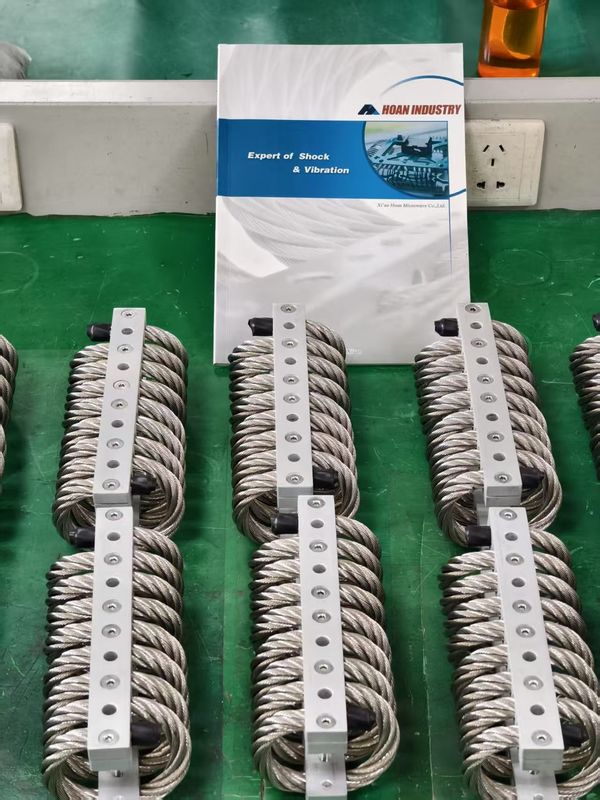

JGX-1598A-657A Drahtseil-Vibrationsisolator Die perfekte Kombination aus Materialwissenschaft und Technik 0

Nein Modell

Max. statische Last

(kg)

Max. Durchbiegung

(mm)

Kv(Schwingung)

(KN/m)

Ks(Stoß)

(KN/m)

1 JGX-1598A-657A 657 31.8 1676 849
2 JGX-1598A-557A 557 38.1 1259 609
3 JGX-1598A-515A 515 41.9 1105 504
4 JGX-1598A-428A 428 49.5 821 356
5 JGX-1598A-358A 358 58.4 616 252
6 JGX-1598A-324A 324 67.3 511 196
7 JGX-1598A-285A 285 73.7 427 159

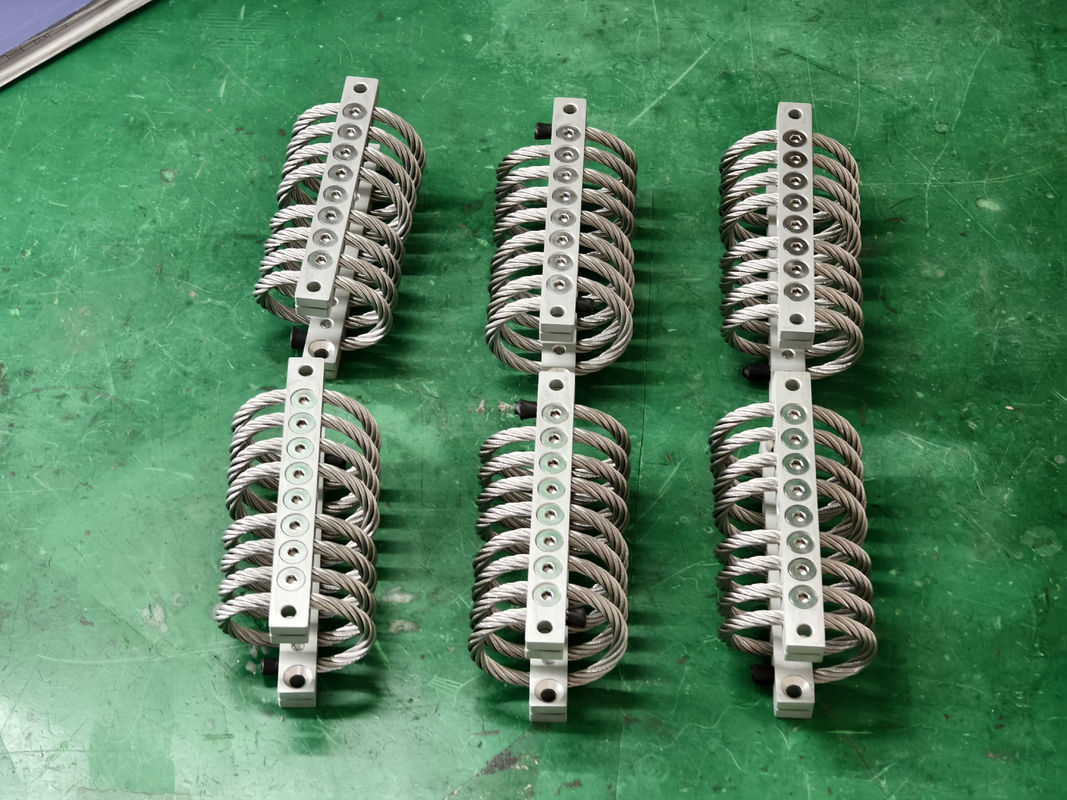

JGX-1598A-657A Drahtseil-Vibrationsisolator Die perfekte Kombination aus Materialwissenschaft und Technik 1

Nein Modell

Max. statische Last

(kg)

Max. Durchbiegung

(mm)

Kv(Schwingung)

(KN/m)

Ks(Stoß)

(KN/m)

1 JGX-1598A-657A 463.0 45.7 951 419
2 JGX-1598A-557A 406.2 54.6 741 305
3 JGX-1598A-515A 365.4 59.7 627 250
4 JGX-1598A-428A 304.1 71.1 468 177
5 JGX-1598A-358A 254.2 83.8 350 124
6 JGX-1598A-324A 229.2 84.0 285 98
7 JGX-1598A-285A 201.9 101.6 238 81

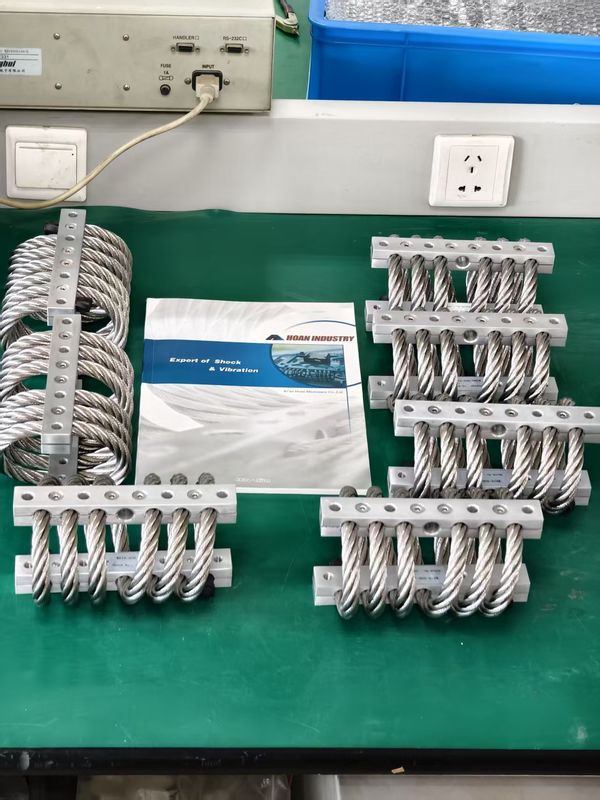

JGX-1598A-657A Drahtseil-Vibrationsisolator Die perfekte Kombination aus Materialwissenschaft und Technik 2

Nein Modell

Max. statische Last

(kg)

Max. Durchbiegung

(mm)

Kv(Schwingung)

(KN/m)

Ks(Stoß)

(KN/m)

1 JGX-1598A-657A 358.6 34.3 524 524
2 JGX-1598A-557A 308.7 40.6 375 375
3 JGX-1598A-515A 267.8 43.2 308 308
4 JGX-1598A-428A 217.9 52.1 215 215
5 JGX-1598A-358A 154.3 61.0 152 152
6 JGX-1598A-324A 124.8 69.9 123 123
7 JGX-1598A-285A 99.9 76.2 98 98

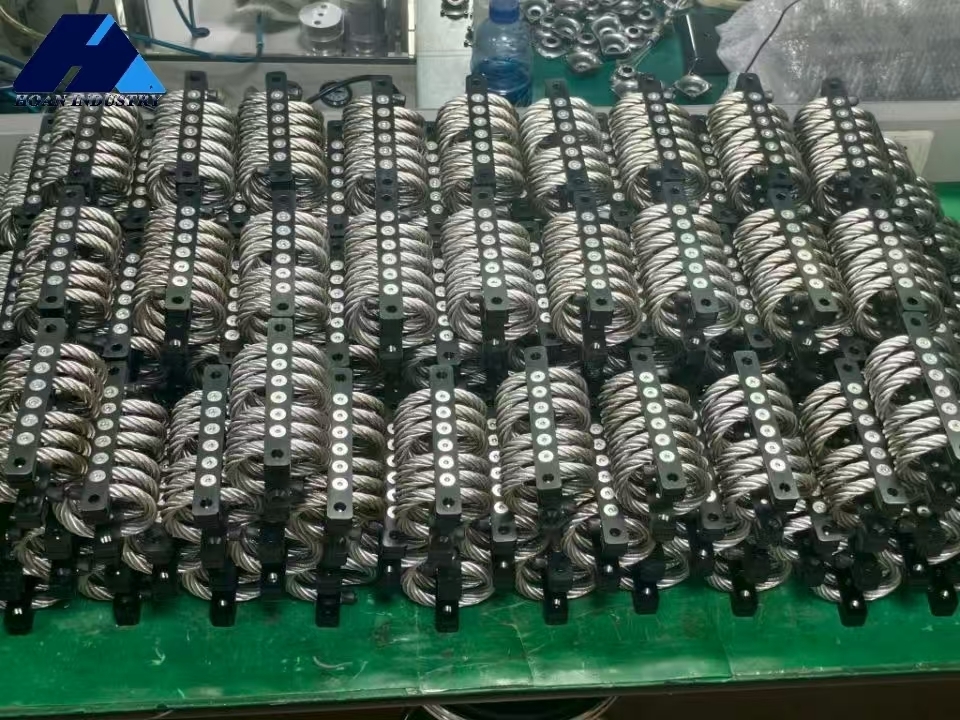

Kundenfotos

JGX-1598A-657A Drahtseil-Vibrationsisolator Die perfekte Kombination aus Materialwissenschaft und Technik 3


Produktanwendungen

Anwendungen Typische Ausrüstung Schutz vor Betriebsvorteile
Schiffbau

Elektronik, Computer,

Maschinen

Explosionsdruck, Eigenschwingung, Stürme Lange Lebensdauer, Wartungsfrei, Extreme Temperaturen, Korrosionsbeständigkeit, Schutz in allen Achsen
Geländefahrzeuge Instrumentierung, Generatoren, Elektronik Unwegsames Gelände, schlechte Straßenverhältnisse, Kollision Lange Lebensdauer, Wartungsfrei, Extreme Temperaturen, Ozon, Radioaktivität, UV-Strahlung
Versandcontainer Optik, Instrumente, Raketen, Elektronik Transport, Fallbehandlung, Be- und Entladen Lange Lebensdauer, Wartungsfrei, Feuchtigkeitseinwirkung, Wiederholte Nutzung
Flugzeuge Elektronik, Computer Hoch-G-Manöver, Harte Landungen, Turbulenzen Extreme Temperaturen und Höhen, Geringes Gewicht
Industrieausrüstung Zentrifuge, Trockner, Pumpen Unwuchtige dynamische Lasten, Flüssigkeitsschlag, Eigenschwingung, Fundamentmängel Lange Lebensdauer, Wartungsfrei, Korrosive Umgebungen
Munitionsausrüstung Computersteuerungen, Elektronik Unwegsames Gelände, Rangieren von Eisenbahnen, Transport Wartungsfrei, Extreme Temperaturen, Nahe Explosionen
Medizinische Geräte Mechanische Ausrüstung, die für die Patientenversorgung erforderlich ist Vibrationen von beweglichen Teilen, mobile Wagen - Transportschock Wartungsfrei, Kein Ausgasen, Kann sterilisiert werden
Schornsteine Schornsteine, Wäscher, Messgeräte Wind, der Resonanzfrequenzen verursacht, Rauchgas, das Turbulenzen in der Nähe des Wäschers usw. verursacht. Wartungsfrei, Extreme Temperaturen, Korrosive Umgebungen

* Oberflächenbehandlung von Aluminiumlegierungs-Sperrholz *
* Weißes Eloxieren: Die Oberflächenbehandlung, um die Aluminiumoberfläche härter zu machen als sie selbst. Die Farbe der weiß eloxierten Aluminium-Montageleisten behält die gleiche Farbe wie das Aluminium selbst. Es ist die normale Oberflächenbehandlung der Aluminium-Montageleisten;
* Harteloxieren: Die Oberflächenbehandlung, um die Aluminium-Montageleisten viel härter zu machen als beim weißen Eloxieren. Die Farbe der hart eloxierten Aluminium-Montageleisten ist dunkler als beim weißen Eloxieren. Spezielle Verwendung für komplexe oder besondere Anforderungen der Arbeitsbedingungen bei der Verwendung von Drahtseil-Isolatoren.
