Name: JGX-1598A-515A Vereinfachung der Komplexität bei der Installation mit Drahtseil-Vibrationsisolator
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-1598A-515A
Availability: InStock

Zu Hause > produits > Drahtseil-Schwingungsdämpfer >

JGX-1598A-515A Vereinfachung der Komplexität bei der Installation mit Drahtseil-Vibrationsisolator

Place of Origin:

China

Markenname:

Hoan

Zertifizierung:

ISO9001:2015

Model Number:

JGX-1598A-515A

Dokumentieren:

JGX-1598 Series.pdf

Kontakt mit uns

Bitte um ein Angebot

JGX-1598A-515A Vereinfachung der Komplexität bei der Installation mit Drahtseil-Vibrationsisolator

Einzelheiten zum Produkt

Port:

Xi'an

Structure:

Helical

Flexible And Durable:

Yes

Showroom Location:

None

Shape:

Circular

Mounting Thread Size:

M10

High:

102mm

Mounting Type:

Varies depending on application

Feature:

Durable

Installation Orientation:

Vertical or Horizontal

Applications:

Aerospace, Military, Industrial

Load Range:

515KG

Spring Constant:

50N/mm

Wire Rope Diameter:

15.9mm

Zahlungs- und Versandbedingungen

Minimum Order Quantity

Payment Terms

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Verwandte Produkte

Xi'an Hoan Microwave JGX-2228A-960A Serie Hochleistungs-Stahlseil-Vibrationsisolatoren für Industrieanlagen

Beste Preis erhalten

JGX-2228A-1250A Drahtseil-Schwingungsisolator: Die Zukunft der Schwingungsisolierung für Industriemaschinen

Beste Preis erhalten

JGX-1598A-285A Stahldrahtseil-Schwingungsisolator zum Schutz von Präzisionsgeräten vor Vibrationen und Stößen

Beste Preis erhalten

JGX-1598A-324A Stahldrahtseil-Vibrationsisolatoren, die die Zuverlässigkeit für Präzisionsmessungen erhöhen

Beste Preis erhalten

Kontakt mit uns

86-29-88292913

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

JGX-1598A Serie

JGX-1598A — Die Ingenieurskunst, Komplexität bei der Installation zu vereinfachen

Im Bereich der Schwingungsdämpfung von Geräten sind eine effiziente Installation und Wartung der Schlüssel zur Verbesserung der Systemzuverlässigkeit und zur Senkung der Lebenszykluskosten. Xi'an Hoan Microwave weiß das gut und hat bei der Entwicklung seines JGX-1598A-Drahtseilisolators von Anfang an das Konzept der "Ingenieurfreundlichkeit" berücksichtigt.

Der Isolator zeichnet sich durch ein einfaches und intuitives strukturelles Design aus. In der Regel sind keine komplexen Spezialwerkzeuge erforderlich; Ingenieure können die Auswahl und Installationspositionierung schnell anhand der Gewichtsverteilung des Geräts vornehmen. Seine kompakten Gesamtabmessungen sparen effektiv wertvollen Platz am Boden des Geräts oder auf der Installationsbasis und bieten so eine größere Flexibilität für die Systemintegration.

Noch wichtiger ist, dass seine einzigartige strukturelle Form die Nachwartungsverfahren erheblich vereinfacht. Wenn eine Inspektion oder ein Austausch erforderlich ist, ist der Betrieb bequem und effizient, wodurch die Ausfallzeiten der Geräte erheblich reduziert werden. Mit der Weisheit, Komplexität zu vereinfachen, macht der JGX-1598A den Einsatz und die Anwendung von Schwingungsisolationslösungen effizienter und reibungsloser als je zuvor.

Statische Lastkurve

JGX-1598A-515A Vereinfachung der Komplexität bei der Installation mit Drahtseil-Vibrationsisolator 0

Nein	Modell	Max. statische Last (kg)	Max. Durchbiegung (mm)	Kv (Vibration) (KN/m)	Ks (Schock) (KN/m)
1	JGX-1598A-657A	657	31.8	1676	849
2	JGX-1598A-557A	557	38.1	1259	609
3	JGX-1598A-515A	515	41.9	1105	504
4	JGX-1598A-428A	428	49.5	821	356
5	JGX-1598A-358A	358	58.4	616	252
6	JGX-1598A-324A	324	67.3	511	196
7	JGX-1598A-285A	285	73.7	427	159

JGX-1598A-515A Vereinfachung der Komplexität bei der Installation mit Drahtseil-Vibrationsisolator 1

Nein	Modell	Max. statische Last (kg)	Max. Durchbiegung (mm)	Kv (Vibration) (KN/m)	Ks (Schock) (KN/m)
1	JGX-1598A-657A	463.0	45.7	951	419
2	JGX-1598A-557A	406.2	54.6	741	305
3	JGX-1598A-515A	365.4	59.7	627	250
4	JGX-1598A-428A	304.1	71.1	468	177
5	JGX-1598A-358A	254.2	83.8	350	124
6	JGX-1598A-324A	229.2	84.0	285	98
7	JGX-1598A-285A	201.9	101.6	238	81

JGX-1598A-515A Vereinfachung der Komplexität bei der Installation mit Drahtseil-Vibrationsisolator 2

Nein	Modell	Max. statische Last (kg)	Max. Durchbiegung (mm)	Kv (Vibration) (KN/m)	Ks (Schock) (KN/m)
1	JGX-1598A-657A	358.6	34.3	524	524
2	JGX-1598A-557A	308.7	40.6	375	375
3	JGX-1598A-515A	267.8	43.2	308	308
4	JGX-1598A-428A	217.9	52.1	215	215
5	JGX-1598A-358A	154.3	61.0	152	152
6	JGX-1598A-324A	124.8	69.9	123	123
7	JGX-1598A-285A	99.9	76.2	98	98

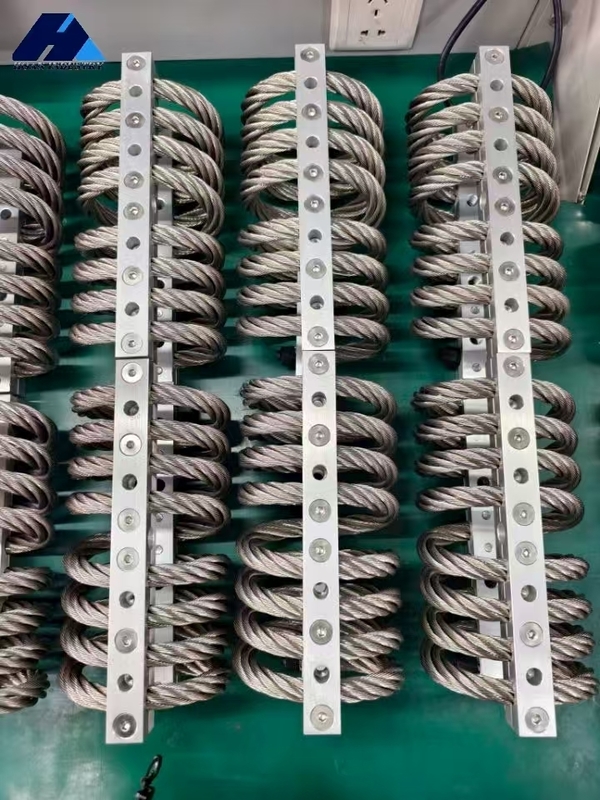

Kundenfotos

JGX-1598A-515A Vereinfachung der Komplexität bei der Installation mit Drahtseil-Vibrationsisolator 3

Produktanwendungen

Anwendungen	Typische Ausrüstung	Schutz vor	Betriebsvorteile
Schiffsbau	Elektronik, Computer, Maschinen	Explosionsdruck, Eigenschwingung, Stürme	Lange Lebensdauer, Wartungsfrei, Extreme Temperaturen, Korrosionsbeständigkeit, Schutz in allen Achsen
Geländefahrzeuge	Instrumentierung, Generatoren, Elektronik	Unwegsames Gelände, schlechte Straßenverhältnisse, Kollision	Lange Lebensdauer, Wartungsfrei, Extreme Temperaturen, Ozon, Radioaktivität, UV-Strahlung
Versandbehälter	Optik, Instrumente, Raketen, Elektronik	Transport, Handhabung, Laden/Entladen	Lange Lebensdauer, Wartungsfrei, Feuchtigkeit, Wiederholter Gebrauch
Flugzeuge	Elektronik, Computer	Hohe G-Manöver, harte Landungen, Turbulenzen	Extreme Temperaturen und Höhen, geringes Gewicht
Industrieanlagen	Zentrifuge, Trockner, Pumpen	Unwuchtige dynamische Lasten, Flüssigkeitsschlag, Eigenschwingung, Fundamentmängel	Lange Lebensdauer, Wartungsfrei, Korrosive Umgebungen
Rüstungsgüter	Computersteuerungen, Elektronik	Unwegsames Gelände, Rangieren von Eisenbahnen, Transport	Wartungsfrei, Extreme Temperaturen, Nahe Explosionen
Medizinische Geräte	Mechanische Geräte, die für die Patientenversorgung erforderlich sind	Vibrationen von beweglichen Teilen, mobile Wagen - Transportschock	Wartungsfrei, Kein Ausgasen, Kann sterilisiert werden
Schornsteine	Schornsteine, Wäscher, Messgeräte	Wind, der Resonanzfrequenzen verursacht, Rauchgas, das Turbulenzen in der Nähe des Wäschers usw. verursacht.	Wartungsfrei, Extreme Temperaturen, Korrosive Umgebungen

* Oberflächenbehandlung von Aluminiumlegierungs-Sperrholz *
* Weißes Eloxieren: Die Oberflächenbehandlung, um die Aluminiumoberfläche härter zu machen als sie selbst. Die Farbe der weiß eloxierten Aluminium-Montageleisten behält die gleiche Farbe wie das Aluminium selbst. Es ist die normale Oberflächenbehandlung der Aluminium-Montageleisten;
* Harteloxieren: Die Oberflächenbehandlung, um die Aluminium-Montageleisten viel härter zu machen als beim weißen Eloxieren. Die Farbe der hart eloxierten Aluminium-Montageleisten ist dunkler als beim weißen Eloxieren. Spezielle Verwendung für komplexe oder besondere Anforderungen der Arbeitsbedingungen der Verwendung von Drahtseilisolatoren.
