Einzelheiten zu den Produkten

Created with Pixso. Zu Hause Created with Pixso. Produits Created with Pixso.
Drahtseil-Schwingungsdämpfer
Created with Pixso.

Verzinkte Stahlseil-Vibrationsisolator mit 5Hz bis 100Hz Isolationsfrequenz für multidirektionalen Vibrationsschutz

Verzinkte Stahlseil-Vibrationsisolator mit 5Hz bis 100Hz Isolationsfrequenz für multidirektionalen Vibrationsschutz

Markenname: Hoan
Model Number: JGX-0648A-36A
Mindestbestellmenge: 4
Zahlungsbedingungen: MoneyGram, Western Union, T/T, D/P, D/A, L/C
Detailinformationen
Beschreibung des Produkts
Detailinformationen
Herkunftsort:
China
Zertifizierung:
ISO9001:2015
Arbeitstemperatur:
-55 ~ +120
Gesamtbreite:
50mm
Vibrationsisolationstyp:
Passiv
Isolationsfrequenzbereich:
5Hz bis 100 Hz
Zubehör:
Netto
Axiale Steifheit:
50n/mm
Drahtseilmaterial:
Verzinkter Stahl
Kabelseildurchmesser:
6.4 mm
Nachgarantieservice:
Online-Support
Lastbereich:
2 bis 4,8 kg
Merkmale:
Verankerung von Löchern; Öl Resis
Korrosionsbeständigkeit:
Ja
Größe des Montierfäden:
M6
Installationsorientierung:
Vertikal oder horizontal
Hervorheben:

Verzinkter Stahlseil-Isolator

,

Multidirektionaler Vibrationsisolator

,

5Hz-100Hz Vibrationsisolator

Beschreibung des Produkts
JGX-0648A-36A Vibrationsisolatoren für Drahtseile
Die erste Wahl für den Schutz hochpräziser Geräte
Übersicht der Serie JGX-0648A

Die JGX-0648A-Serie von Drahtseil-Vibrationsisolatoren von Xi'an Hoan Microwave Co., Ltd. hat sich als die erste Wahl für den Schwingungsschutz von hochpräzisen Geräten entwickelt.Dank ihrer militärischen QualitätDurch eine speziell konstruierte spiralförmige Drahtseilstruktur erreichen diese Isolatoren eine vielseitige Vibrationsisolation.Effektive Verringerung der Auswirkungen von Vibrationen und Stößen während des Transports und des Betriebs von Geräten.

Der Hauptvorteil liegt in den hohen Dämpfungsmerkmalen, die die Schwingungsenergie rasch zerstreuen, um Resonanz zu vermeiden und die Stabilität der Ausrüstung zu gewährleisten.Die JGX-0648A-Serie verfügt auch über einen breiten Lastbereich, flexibel auf die Schwingungsdämmungsbedürfnisse von Geräten mit unterschiedlichem Gewicht zugeschnitten, streng auf Ermüdungsbeständigkeit und Umweltausfallfähigkeit geprüft,die Produkte beibehalten auch unter extremen Bedingungen eine außergewöhnliche Leistung.

Ob für Radarsysteme, elektronische Gegenmaßnahmen oder Präzisionslaborgeräte, die JGX-0648A-Serie bietet eine zuverlässige Vibrationsisolationsunterstützung,Vorstellung der technischen Fähigkeiten von Xi'an Hoan Mikrowellen im Bereich der Hochgeschwindigkeits-Vibrationsisolierung.

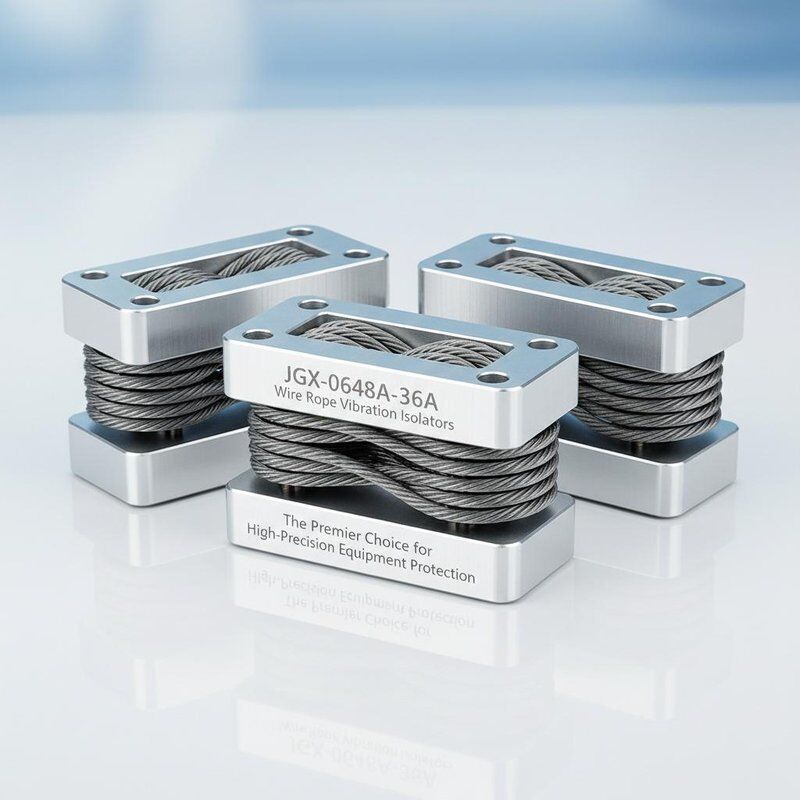

JGX-0648A series wire rope vibration isolator product image
Montageoptionen
Wire rope vibration isolator mounting options diagram
Größenparameter
Modell "H"±3.30 "W" Einheitsgewicht Montagemöglichkeiten Durch das Loch (mm) Faden ((mm) Csink ((°C)
JGX-0648D-79A48560.456A, B, C, D, E, S¥6,9±0.13M6x1.090
JGX-0648D-68A54640.492
JGX-0648D-56A59710.516
JGX-0648D-45A64800.564
JGX-0648D-39A64890.832
JGX-0648D-36A67950.864
JGX-0648D-33A671000.684
JGX-0648D-30A831080.708
Technisches Datenblatt
Vertikalbelastung
Vertical load performance curve for JGX-0648D series
Zahl der Kurve Modell Maximale statische Belastung ((N) Maximale Verformung ((mm) Schwingungssteifigkeit (KN/m) Schlagsteifigkeit ((KN/m)
1JGX-0648D-79A7917.8382182
2JGX-0648D-68A6823.9266116
3JGX-0648D-56A5629.019679
4JGX-0648D-45A4532.015160
5JGX-0648D-39A3932.012751
6JGX-0648D-36A3635.610942
7JGX-0648D-33A3335.610039
8JGX-0648D-30A3050.87425
45° Richtungslast
45 degree directional load performance curve for JGX-0648D series
Zahl der Kurve Modell Maximale statische Belastung ((N) Maximale Verformung ((mm) Schwingungssteifigkeit ((KN/m) Schlagsteifigkeit ((KN/m)
1JGX-0648D-79A56.725.921589
2JGX-0648D-68A47.734.015158
3JGX-0648D-56A39.839.610940
4JGX-0648D-45A32.845.78630
5JGX-0648D-39A27.945.77225
6JGX-0648D-36A25.350.86121
7JGX-0648D-33A23.450.85619
8JGX-0648D-30A21.371.64112
Seitenlast
Lateral load performance curve for JGX-0648D series
Zahl der Kurve Modell Maximale statische Belastung ((N) Maximale statische Belastung ((N) Schwingungssteifigkeit ((KN/m) Schlagsteifigkeit ((KN/m)
1JGX-0648D-79A43.218.8110110
2JGX-0648D-68A36.324.97272
3JGX-0648D-56A31.730.04949
4JGX-0648D-45A25.034.03737
5JGX-0648D-39A22.734.03232
6JGX-0648D-36A20.438.12525
7JGX-0648D-33A18.238.12323
8JGX-0648D-30A15.952.81616
Kunden-Feedback Fotos

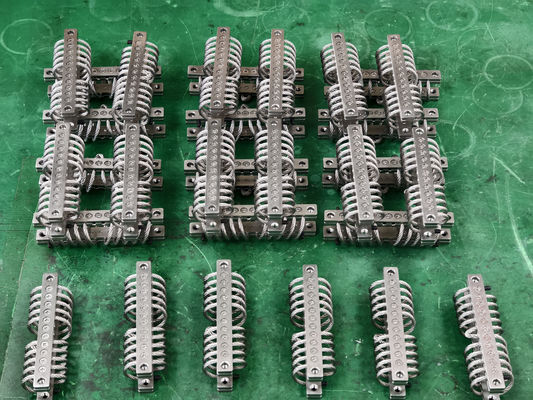

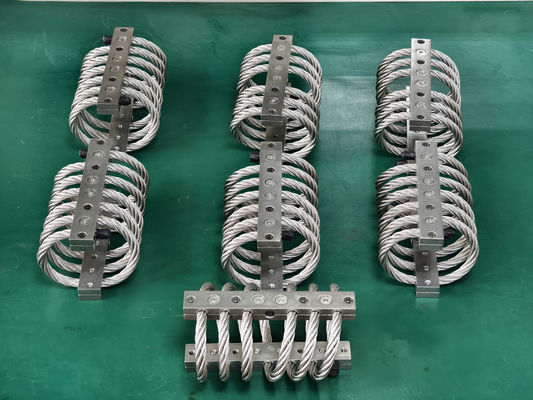

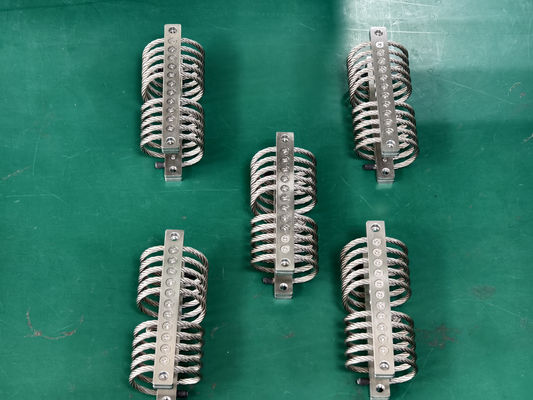

Customer installation and feedback photos of JGX-0648A vibration isolators
