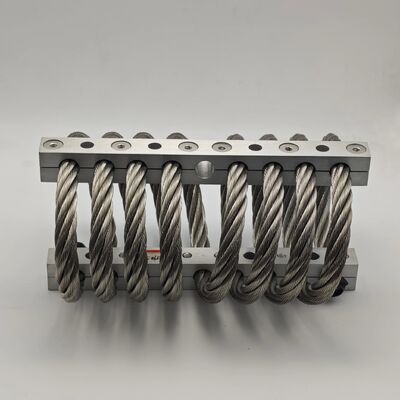

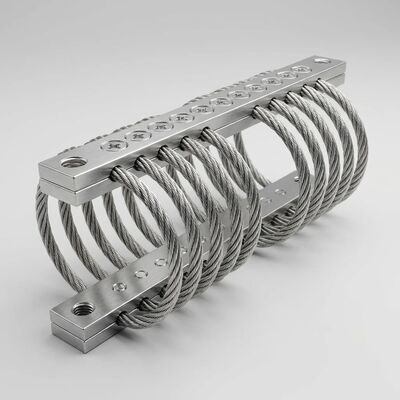

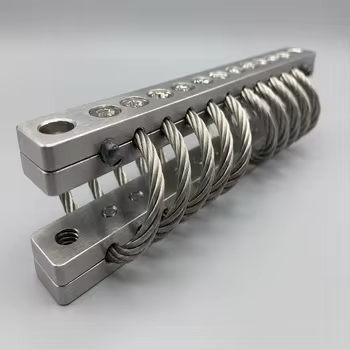

JGX-0320D-22A Extremer Umgebung Immundrahtseil-Vibrationsisolator mit hoher Dämpfungsresonanzkontrolle

JGX-0320D-22A Drahtseil-Vibrationsisolator für extreme Umgebungsbedingungen

Produktübersicht

Der JGX-0320D-22A ist einExtrem umgebungsfester Drahtseil-Vibrationsisolatorqualifiziert dazuMIL-STD-810Standards mitD-Grade-Resonanzkontrolle mit hoher Dämpfung. Dieser Isolator wurde speziell für Anwendungen entwickelt, bei denen herkömmliche Isolierung versagt – arktische Kälte, Wüstenhitze, salzhaltige Meeresatmosphäre, chemisch aggressive Industrieumgebungen – und hält die kalibrierte Vibrationsdämpfung von -70 °C bis +300 °C ohne Leistungsdrift aufrecht. Das verbesserte D-Dämpfungsverhältnis von 0,20–0,30 C/Cc sorgt für eine Durchlässigkeit unter 3,0 bei Resonanz und bietet so einen kritischen Sicherheitsspielraum gegen die katastrophale Verstärkung, die empfindliche Nutzlasten bei Multifrequenz-Anregungsereignissen zerstört. Qualifizierungstests nach MIL-STD-810 Methode 514.6 (Vibration) und Methode 516.6 (Stoß) validieren die Leistung unter standardisierten Umgebungsstressbedingungen und geben Systementwicklern Sicherheit beim Einsatz unter extremen Bedingungen.

Hauptmerkmale

• MIL-STD-810-Qualifikation:Validiert nach Methode 514.6 (Vibration) und Methode 516.6 (Schock) von MIL-STD-810 und liefert dokumentierte Testnachweise für Systemqualifizierungsprogramme. Diese auf Standards basierende Qualifizierung macht kundenspezifische Umwelttests überflüssig, wenn der Isolator in robuste Gerätedesigns integriert wird.
• Extreme Umweltimmunität:Die Ganzmetallkonstruktion aus 316L ist grundsätzlich immun gegen die Abbaumechanismen, die herkömmliche Isolatoren zerstören – keine Versprödung durch UV-Strahlung, kein Aufquellen durch Feuchtigkeit, keine thermische Erweichung, kein chemischer Angriff. Die elektropolierte und passivierte Oberfläche hält mehr als 1000 Stunden Salzsprühnebelbelastung (ASTM B117) stand, ohne dass sich Rotrost bildet.
• Verbesserte Resonanzkontrolle mit hoher Dämpfung:Das D-Grade-Profil erreicht eine Dämpfung von 0,20–0,30 C/Cc – eine Verbesserung von 30–50 % gegenüber Standard-Drahtseilisolatoren. Diese erhöhte Dämpfung unterdrückt Strukturresonanzen bei Frequenzdurchläufen, zufälligen Vibrationen und Multimode-Anregung und schützt so Nutzlasten vor den 10- bis 30-fachen Verstärkungsfaktoren, die bei ungedämpften Eigenfrequenzen auftreten.
• Überlebensfähigkeit bei 30g-Schock:Validierter transienter Stoßschutz bis zu 30 g Spitze (11 ms Halbsinusimpuls), geeignet für Geräte, die Stürzen, Fahrzeugaufprallbelastungen und Transportstößen ausgesetzt sind. Der Coulomb-Reibungsdämpfungsmechanismus wandelt die Aufprallenergie innerhalb von Millisekunden in Wärme um und begrenzt so die Beschleunigung der Nutzlast auf ein erträgliches Maß.
• Breitbandabdeckung:Eine Eigenfrequenz von 7–12 Hz mit >95 % Isolationseffizienz über 30 Hz bietet umfassenden Schutz vor niederfrequenten Transportvibrationen durch hochfrequente, maschineninduzierte Erregung – ein Isolator deckt das gesamte Betriebsspektrum ab.
• Passive Zuverlässigkeit über 20 Jahre:Die Energiedissipation erfolgt rein mechanisch – Reibung zwischen den Strängen ohne Verbrauchsmaterialien. Keine Hydraulikflüssigkeiten, keine viskoelastischen Polymere, keine pneumatischen Elemente. Der Dämpfungsmechanismus ist über eine Lebensdauer von über 20 Jahren dauerhaft und wartungsfrei.

Anwendungen

• Entfernte Umweltüberwachungsstationen (Arktis, Wüste, Tropen)
• Sicherheitssysteme für Offshore-Plattformen und Notabschalttafeln
• Bodenunterstützungsausrüstung und Testinstrumente für die zivile Luft- und Raumfahrt
• Seismische Überwachungsnetzwerke und Frühwarnsensorarrays
• Traktionskontrolle für Hochgeschwindigkeitszüge und integrierte Signalelektronik
• Automatisierungs- und Zustandsüberwachungssysteme für Schiffsmaschinenräume
• Schränke für die Prozesssteuerung und verteilte Steuerung von Chemieanlagen
• Bergbauautomatisierung, Telemetrie und Kommunikationsinfrastruktur

Technische Spezifikationen

Warum JGX-0320D-22A wählen?

Wenn Ihre Gerätespezifikation eine validierte Umweltqualifikation erfordert und Sie sich die NRE-Kosten für die Entwicklung einer kundenspezifischen Isolierung nicht leisten können, bietet der JGX-0320D-22A-02 eine Lösungserienmäßige, MIL-STD-810-qualifizierte Lösungmit vollständiger Rückverfolgbarkeit. Das D-Grade-Hochdämpfungsprofil bietet einen zusätzlichen Leistungsspielraum, der realen Schwankungen der Installationsbedingungen Rechnung trägt – Steifigkeit der Montagefläche, Schwerpunktversätze der Nutzlast und kombinierte Belastungsszenarien, die die Leistung eng optimierter Isolatoren verschlechtern. In Kombination mit der 316L-Konstruktion, die für mehr als 1.000 Stunden Salznebelbelastung ausgelegt ist, kann dieser Isolator mit Zuversicht für Projekte eingesetzt werden, die von der industriellen Automatisierung an der Küste bis hin zu abgelegenen Überwachungsstationen in der Arktis reichen – überall dort, wo Umweltbedingungen eine herkömmliche Halterung innerhalb einer einzigen Saison zerstören würden. Für Entwicklungs- und Beschaffungsteams, die das Qualifikationsrisiko reduzieren und gleichzeitig strenge Projektpläne einhalten möchten, ist der JGX-0320D-22A die qualifizierte, sofort verfügbare Antwort.
