JGX-0400D-37A Drahtseil-Vibrationsisolator, hervorragende Stoßdämpfung, langlebiges, korrosionsbeständiges Design

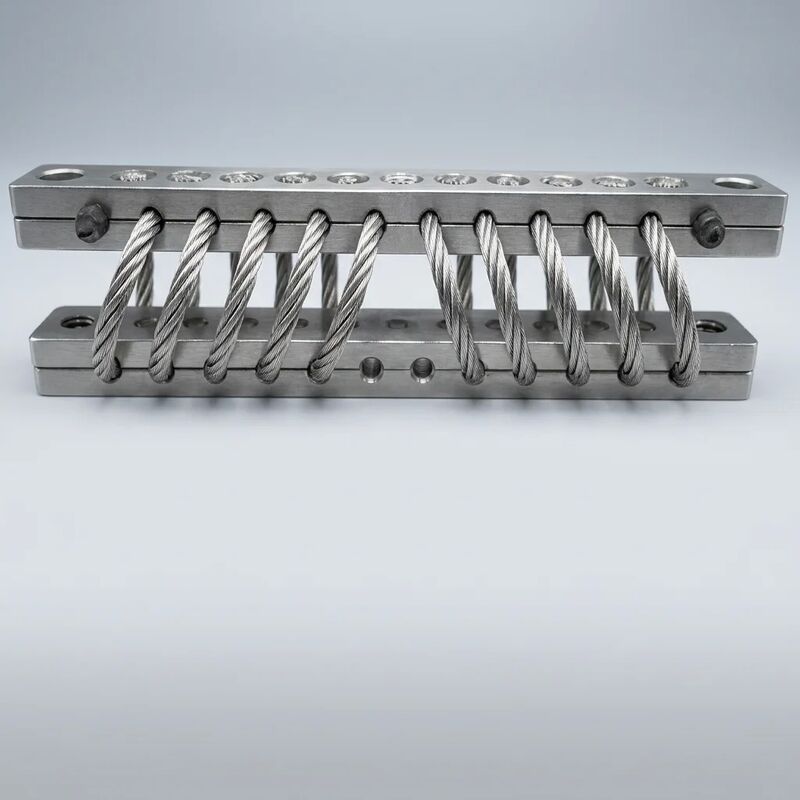

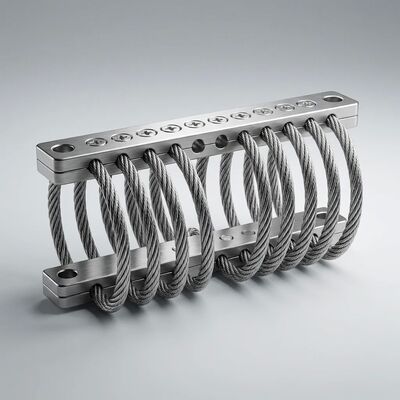

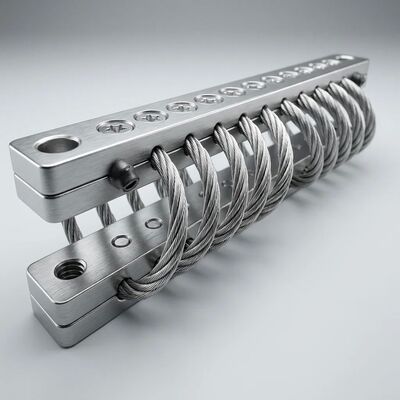

JGX-0400D-37A Drahtseil-Vibrationsisolator

DieJGX-0400D-37A Drahtseil-Schwingungsisolatorist eine präzise konstruierte Lösung für anspruchsvolle Anforderungen an die industrielle Vibrationsisolierung.mit einer Breite von mehr als 20 mm,mit einem7 × 19 IWRC (unabhängige Drahtseilkerne)Bei der Konstruktion bietet dieser Isolator eine vorhersehbare, wiederholbare Stoßdämpfung und Vibrationsdämpfung über mehrere Lastachsen hinweg.Die elektropolierte Oberflächenveredelung verbessert sowohl die Korrosionsbeständigkeit als auch die ästhetische Konsistenz für die OEM-Integration.

Ingenieurwesen und Design

• Eigentümliche Helical Coil Geometrie:Die 6-Spulen-Konfiguration mit 4,0 mm Durchmesser Drahtseil ist optimiert, um einenatürlicher Frequenzbereich von 5 ∼ 15 Hzunter Nennlast, die Störungen über 7 ∼ 21 Hz (√2 × natürliche Frequenz) wirksam isoliert.Dämpfungsverhältnis von 0,12·0.20gewährleistet eine schnelle Energieabgabe bei vorübergehenden Schockereignissen.
• Mehrsachsiges Lastmanagement:Sie ist für die gleichzeitige Isolierung in Kompressions- (50 500 kg), Spannungs- (30 300 kg) und Schereinrichtungen ausgelegt.Dynamisch-statische Steifigkeitbleibt unter 1.5:1, wodurch eine gleichbleibende Leistung bei unterschiedlichen Anregungsamplituden ohne Verhärtung oder Erweichen von Nichtlinearität gewährleistet wird.
• Materialintegrität und Korrosionsschutz:Das Grundmaterial aus Edelstahl 304 in Verbindung mit einer elektropolierten Oberflächenbehandlung erreicht> 500 Stunden neutrale SalzsprühbeständigkeitDie Aluminiumlegierungsaufhaltsspangen werden hydraulisch unter kontrolliertem Druck gekrempelt, um das Rutschen des Drahtseils zu verhindern und die Einheitlichkeit der Spannkraft in der Anlage zu gewährleisten.
• Ermüdungsoptimierte Konstruktion:Das Stranging-Muster verteilt die Biegungspannung auf 133 einzelne Drähte (7 Stränge × 19 Drähte).>10&sup7; BelastungszyklenDie vollmetallische Konstruktion eliminiert Elastomeralterung, Kriechen oder Kompressionssätze in Gummi-basierten Halterungen.

Vollständige technische Spezifikationen

Empfohlene Anwendungen

• Industriegeneratorensätze:Isoliert motorbedingte Vibrationen von 15 kVA bis 500 kVA bei Diesel- und Gasgeneratoren und schützt Kerne von Heizkörpern und die Elektronik der Steuerung vor Müdigkeit.
• HVAC- und LuftbehandlungsausrüstungReduziert die strukturbedingte Geräuschübertragung durch Zentrifugalventilatoren, Kühltürme und Kühleinheiten in gewerblichen und industriellen Gebäudeanlagen.
• Kompressor- und Pumpenrutschen:Bietet eine zuverlässige Vibrationsisolierung für Schraub- und Drehschraubkompressoren mit einer Drehzahl von 800-3600 U/min und hält die Ausrichtung unter dynamischen Belastungsbedingungen.
• Ausrüstung für Bergbau und Steinbruch:Schützt Vibrationsschirme, Trägermotorbasen und Förderantriebsanlagen vor Hochamplitude-Schockbelastungen in Bergbauindustrieumgebungen.
• Maschinen für den Maschinenraum:Widerstandsfähig gegen salzhaltige Atmosphäre und ständige Luftfeuchtigkeit in Maschinenräumen, Pumpenräumen und Hilfsmaschinenräumen von Offshore-Schiffen.
• Eisenbahnsignaltechnische Anlagen:Dämpft Schienen-induzierte Vibrationen bei Quellfrequenzen von 20~200 Hz und sorgt für einen zuverlässigen Betrieb sensibler elektronischer Verriegelungs- und Kommunikationsgeräte.

Qualitätssicherung:Jeder JGX-0400D-37A-Isolator wird vor dem Versand einer 100-prozentigen Dimensionsinspektion unterzogen, einer statischen Last-Abweichungskurve und einer visuellen Oberflächenqualitätsprüfung.Durchmesser von Drahtseilen, und Montagekonfigurationen sind über unseren OEM/ODM-Engineering-Service verfügbar.Kontaktieren Sie uns noch heuteMit Ihren Ausrüstungsspezifikationen für ein maßgeschneidertes Vibrationsisolationsangebot und ein wettbewerbsfähiges Volumenangebot.
