JGX-0400D-37A Drahtseil-Vibrationsisolator, wartungsfreie Lösung, multidirektionale Isolationsleistung

JGX-0400D-37A Drahtseil-Vibrationsisolator – wartungsfreie multidirektionale Isolierung für kritische Geräte

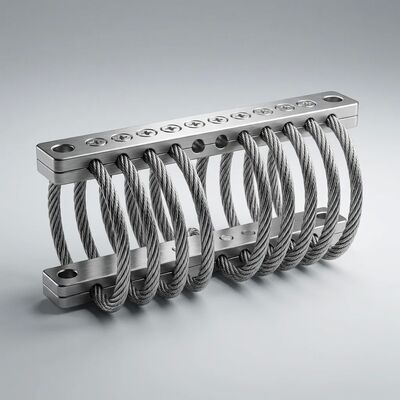

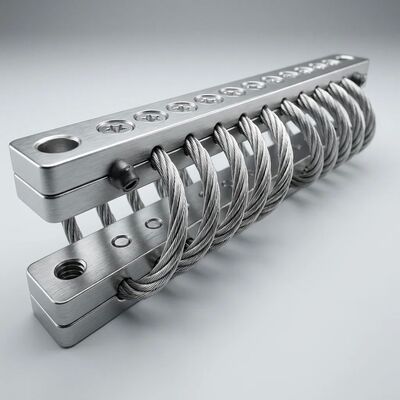

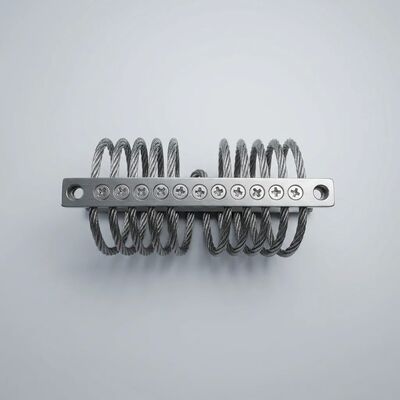

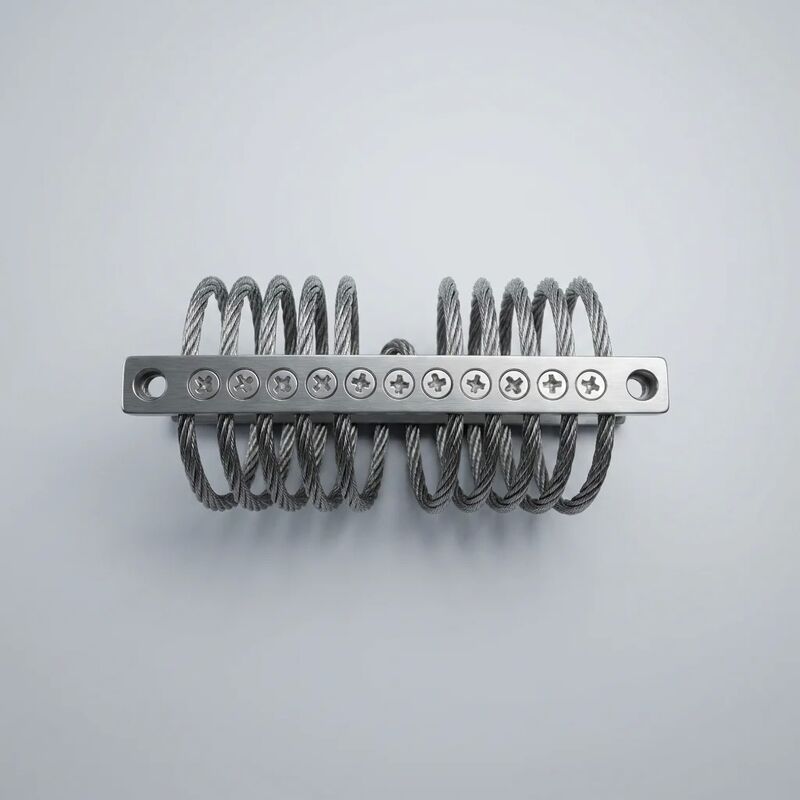

DerJGX-0400D-37A Drahtseil-Vibrationsisolatorliefert eine völligSchmierungsfreie, einstellungsfreie Vibrationskontrolllösungdas über den gesamten Gerätelebenszyklus hinweg zuverlässig funktioniert, ohne dass planmäßige Wartungseingriffe erforderlich sind. Im Gegensatz zu herkömmlichen Elastomer- oder Feder-Dämpfer-Lagern, die sich verschlechtern, kriechen oder ein regelmäßiges Nachziehen erfordern, behält dieser Ganzmetallisolator seinen vorgesehenen Leistungsbereich über Millionen von Lastzyklen hinweg bei. Die 6-Spulen-Spiraldrahtseilbaugruppe aus Edelstahl 304 isoliert Vibrationen gleichzeitigdrei translatorische und drei rotatorische Achsen, was es zu einer Einkomponentenlösung für komplexe multidirektionale Isolationsanforderungen macht.

Warum Wartungsfreiheit wichtig ist

• Keine geplanten Ausfallzeiten:Enthält keine Gummielemente, die Ozonrissen ausgesetzt sind, keine Hydraulikflüssigkeit, die eine Füllstandsprüfung erfordert, und keine Gleitflächen, die eine Fettauffüllung erfordern. Einmal installieren und kontinuierlich für die Nennleistung betreiben>10&sup7; Zyklusermüdungslebensdauerohne Wartungszugang.
• Vorteil bei den Gesamtbetriebskosten:Eliminiert wiederkehrende Kosten für den Austausch von Isolatorelementen, den Einsatz von Servicetechnikern und Produktionsausfälle aufgrund fehlerhafter herkömmlicher Halterungen. Typische Elastomerisolatoren müssen in industriellen Umgebungen alle 3–5 Jahre ausgetauscht werden; Beim JGX-0400D-37A entfällt dieser Austauschzyklus vollständig.
• Vorhersehbare langfristige Leistung:Edelstahl 304 unterliegt nicht der progressiven Steifigkeitsdrift, dem Druckverformungsrest oder der thermischen Alterung, die bei Gummi- und Polyurethanlagern auftreten. Die Isolationseffizienz bleibt vom ersten Tag der Inbetriebnahme über Jahrzehnte hinweg konstant.

Multidirektionale Isolationsarchitektur

• Vibrationskontrolle mit sechs Freiheitsgraden:Die spiralförmige Drahtseilgeometrie reagiert elastisch auf Anregungen in allen Richtungen – vertikale Kompression/Spannung, seitliche Scherung und rotierendes Rollen/Neigen/Gieren – und macht separate Isolatoren, die entlang unterschiedlicher Achsen ausgerichtet sind, überflüssig.
• Nichtlineare progressive Steifigkeit:Die Spulengeometrie sorgt dafürsanfte erste Reaktionfür kontinuierliche Schwingungsübergänge mit kleiner Amplitude (ausgezeichnete Isolierung).progressive Versteifungbei Stoßbelastungen mit hoher Amplitude (ausgezeichnete Energieabsorption). Dieses Dual-Mode-Verhalten ist mit linearen Feder- oder Gummiisolatoren nicht erreichbar.
• Coulomb-Reibungsdämpfung:Die Reibung zwischen den Drähten innerhalb der 7×19-Litzenkonstruktion sorgt für eine inhärente Reibungamplitudenabhängige Dämpfung– höhere Dämpfung bei großen Auslenkungen zur Stoßdämpfung, geringere Dämpfung bei kleinen Auslenkungen für bessere Hochfrequenzisolierung – ohne Viskosedämpfer oder externe Geräte.

Vollständige technische Spezifikationen

Vielfältige Anwendungsszenarien

• Notstromversorgungssysteme:Bietet eine ausfallsichere Schwingungsisolierung für Krankenhaus-Notstromgeneratoren, USV-Schwungradsysteme in Rechenzentren und Telekommunikations-Notstromversorgungseinheiten, bei denen der Wartungszugang äußerst eingeschränkt ist und die Zuverlässigkeit nicht verhandelbar ist.
• Präzisionsmess- und Laborgeräte:Isoliert Koordinatenmessgeräte (CMM), optische Inspektionstische, Elektronenmikroskope und Halbleiter-Wafer-Inspektionswerkzeuge von Gebäudevibrationen, ohne dass magnetische Störungen entstehen.
• Bau- und schwere Erdbewegungsmaschinen:Schützt Fahrerkabinenhalterungen, Motor-ECU-Gehäuse und Hydraulikventilblöcke an Baggern, Bulldozern und Radladern vor ständigen Stößen und Vibrationen in Steinbruch- und Baustellenumgebungen.
• Offshore-Plattform- und Schiffsdeckausrüstung:Zertifiziert für die kontinuierliche Salzsprühnebelbelastung in Pumpengestellen von Offshore-Öl- und Gasplattformen, Deckkranführerkabinen, FPSO-Turmausrüstung und Bordhilfsmaschinen ohne korrosionsbedingte Ausfälle über eine 15-jährige Lebensdauer.
• Ausrüstung für Telekommunikationsunterkünfte:Isoliert Basisstations-Funkeinheiten, Mikrowellen-Backhaul-Geräte und Batterie-Backup-Racks in abgelegenen Mobilfunkmasten, wo jährliche Wartungsbesuche unerschwinglich sind.
• Maschinen für die Pharma- und Lebensmittelverarbeitung:Die Konstruktion aus Edelstahl 304 erfüllt die Hygieneanforderungen für die Isolierung von Tablettenpressen, die Montage von Zentrifugen und die Vibrationskontrolle von Verpackungslinien in GMP-konformen Reinraumumgebungen.

Warum Quelle von ECER?Wir fertigen Drahtseilschwingungsisolatoren unter dem Qualitätsmanagement ISO 9001:2015 mit vollständiger Materialrückverfolgbarkeit und Prüfdokumentation auf Chargenebene. Unser Engineering-Team bietet kostenlose Anwendungsanalysen an, einschließlichFinite-Elemente-SimulationUndVorhersage der Übertragbarkeitskurvefür Ihre spezifischen Geräteparameter.Jetzt anfragenfür technische Datenblätter, 3D-CAD-Modelle (STEP/IGES-Format) oder ein individuelles Angebot für OEM-Mengenanforderungen.
