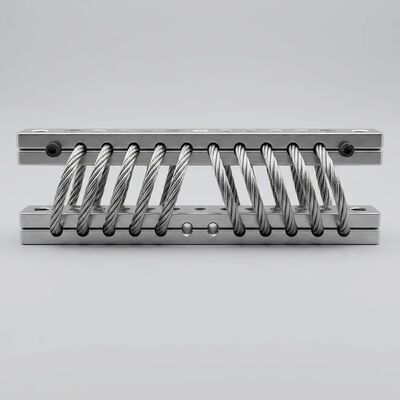

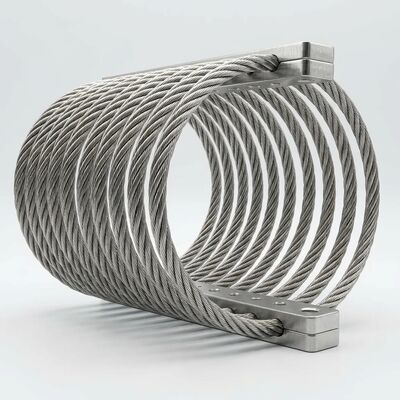

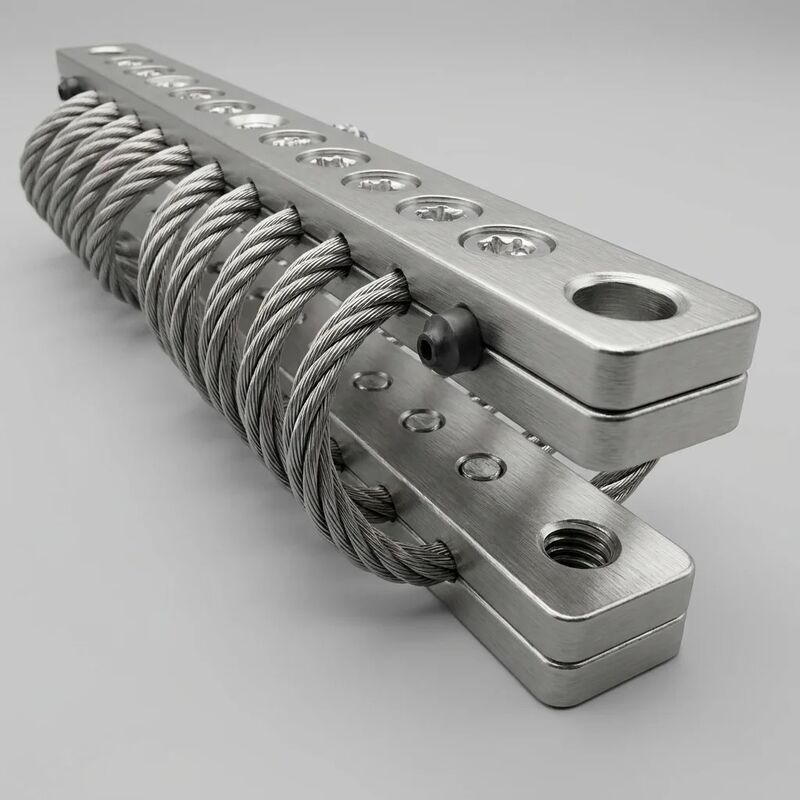

JGX-0480D-75A Drahtseil-Vibrationsisolator, 100 % Metallkonstruktion, keine Alterung, gleichzeitige mehrachsige Isolierung

JGX-0480D-75A Drahtseil-Vibrationsisolator – 100 % Metallkonstruktion ohne Alterung

DerJGX-0480D-75A Drahtseil-Vibrationsisolatorbasiert auf einem grundlegenden Designprinzip:Eliminieren Sie alle Komponenten, die im Laufe der Zeit altern, sich verschlechtern oder driften können. Im Gegensatz zu herkömmlichen Schwingungsisolatoren, die Gummi, Polyurethan, Silikon oder mit Flüssigkeit gefüllte Elemente enthalten, verwendet dieser Isolator100 % Metallkonstruktiondurchgehend – Drahtseil aus Edelstahl 304 mit 7×19 IWRC-Konstruktion, SS304-Haltestangen und hydraulisch gecrimpten Klemmen aus Aluminiumlegierung. Das Ergebnis ist eine Isolationslösung, die liefertidentische Vibrationskontrolleigenschaften am ersten und zehntausendsten Tag, ohne Leistungsdrift, der auf Materialalterung zurückzuführen ist.

100 % Metallkonstruktion: Der Vorteil der Alterungsfreiheit

• Keine Elastomerabbaumechanismen:Bei Gummi- und Polyurethanlagern kommt es unweigerlich zu Ozonrissbildung, UV-Versprödung, thermischer Oxidation, Druckverformungsrest und Weichmachermigration. Der JGX-0480D-75A eliminiert konstruktionsbedingt alle fünf Fehlermodi und erreicht so einen echten FehlerPassgenaue Installationohne geplantes Austauschintervall.
• Gleichbleibende Steifigkeit über Jahrzehnte:Elastomerisolatoren weisen aufgrund der Vernetzung und Aushärtung über einen Zeitraum von fünf Jahren typischerweise eine Steifigkeitssteigerung von 15–30 % auf. Der Ganzmetall-JGX-0480D-75A behält seine EigenschaftenLast-Weg-Kurve innerhalb einer Toleranz von ±3 %während seiner gesamten Dauer von >10&sup7; Lebensdauer, verifiziert durch beschleunigte Alterungskorrelationsstudien.
• Kein Kaltfluss oder Kriechverformung:Im Gegensatz zu Halterungen auf Polymerbasis, die sich unter anhaltender statischer Belastung zunehmend verformen, weist die SS304-Drahtseilbaugruppe ein vernachlässigbares Kriechen auf (<0,1 mm bleibende Verformungnach 1.000 Stunden bei Nenndruckbelastung), wobei die Ausrichtung der Ausrüstung und die Montagegeometrie erhalten bleiben.

Gleichzeitige mehrachsige Isolierung

• Spiralkonfiguration mit 8 Spulen:Die optimierte 8-Spulen-Geometrie mit 4,8 mm Drahtseildurchmesser sorgt dafürausgewogene Steifigkeit in allen sechs Freiheitsgraden(3 translatorisch + 3 rotatorisch), sodass ein einziges Isolatormodell komplexe multidirektionale Vibrationseingänge verarbeiten kann, ohne dass separate axiale und seitliche Halterungen erforderlich sind.
• Progressive Last-Weg-Reaktion:Jede Spule trägt unabhängig zum gesamten Kraft-Weg-Verhalten bei. Bei Vibrationen mit kleiner Amplitude reagieren die Spulen mit geringer dynamischer Steifigkeit und sorgen so für eine hervorragende Isolierung. Unter Stoßbelastung wirken die Reibung zwischen den Drähten und die geometrische Versteifung zusammenprogressive Energieaufnahmeohne Bodenbildung oder harte Stopps.

Nichtlineare Glättung und Stoßdämpfung

• Amplitudenabhängige Dämpfung:Der Coulomb-Reibungsmechanismus, der dem 7×19-litzigen Drahtseil innewohnt, erzeugtDämpfung proportional zur Verschiebungsamplitude. Kontinuierliche Vibrationen mit kleiner Amplitude erfahren eine geringe Dämpfung (wodurch die Isolationseffizienz über 90 % erhalten bleibt), während Stoßereignisse mit großer Amplitude eine hohe Dämpfung bewirken (schnelle Energiedissipation, wodurch eine Resonanzverstärkung verhindert wird).
• Übergang von weicher zu harter Steifigkeit:Die helikale Geometrie sorgt für einenichtlineare Steifigkeitskurvedas im normalen Betriebsbereich absichtlich weich ist und über 70 % der Nennauslenkung hinaus zunehmend steifer wird. Diese Eigenschaft verhindert den plötzlichen Anstieg der Steifigkeit (Verhärtungseffekt der Feder), der bei linearen Federlagern zu Frequenzverschiebungen und einem Isolationsverlust führen kann.

Technische Spezifikationen

Industrielle Anwendungen

• Schwere Industriekompressorpakete:Isoliert große Kolben- und Zentrifugalkompressor-Skids (50–500 kW) in Petrochemie-, Erdgasverarbeitungs- und Luftzerlegungsanlagen, wo die Montage eines Ersatzes schwierig und kostspielig ist.
• Energieerzeugungsausrüstung:Bietet lebenslange Vibrationsisolierung für Generatorsätze von Diesel- und Gasmotoren von 50 kVA bis 1.000 kVA und schützt Kühlerbaugruppen, Generatorlager und Steuerungssysteme vor motorbedingter Vibrationsermüdung.
• Hilfssysteme für Schiffsantriebe:Isoliert Pumpensätze, Wärmetauscher, Kraftstoffabscheider und Kompressoreinheiten in Maschinenräumen, in denen salzhaltige Feuchtigkeit herkömmliche Elastomerlager schnell zerstört – die Ganzmetallkonstruktion sorgt für inhärente Korrosionsfestigkeit.
• Antriebsstationen für Förderbänder im Bergbau:Bewältigt die Kombination aus kontinuierlichen Bandvibrationen und intermittierenden Stoßbelastungen durch Materialaufprall an Übergabepunkten und sorgt für die Aufrechterhaltung der Antriebsausrichtung bei Remote-Operationen mit minimalem Wartungszugriff.
• Stahlwerk und schwere Schmiedeausrüstung:Schützt Hydraulikaggregate, elektrische Schaltschränke und Instrumententafeln neben Schmiedehämmern, Walzwerken und Elektrolichtbogenöfen, bei denen die Stoßstärke 10 g übersteigt.

ECER-Fertigungsvorteil:Jeder JGX-0480D-75A wird nach ISO 9001:2015-zertifizierten Prozessen mit individueller Überprüfung der Last-Durchbiegungskurve hergestellt. Unser Engineering-Team stellt kostenlos zur VerfügungModalanalyse und Übertragbarkeitsvorhersagefür Ihre spezifischen Geräteparameter.Kontaktieren Sie uns noch heutefür technische Datenblätter, 3D-STEP-Modelle oder OEM-Volumenpreise.
