JGX-0648D-79A Wartungsfreier Drahtseil-Vibrationsisolator mit hohem Dämpfungsgrad für breite Temperaturumgebungen

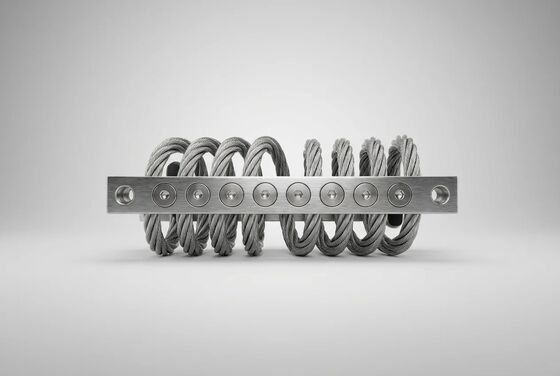

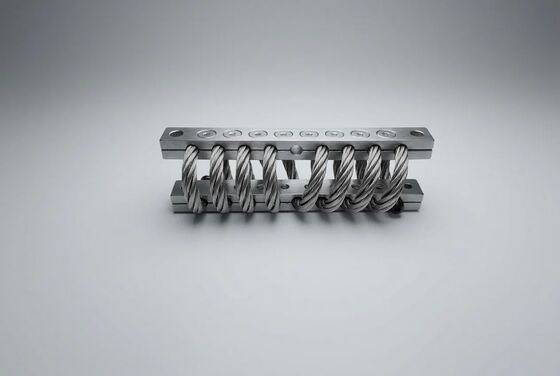

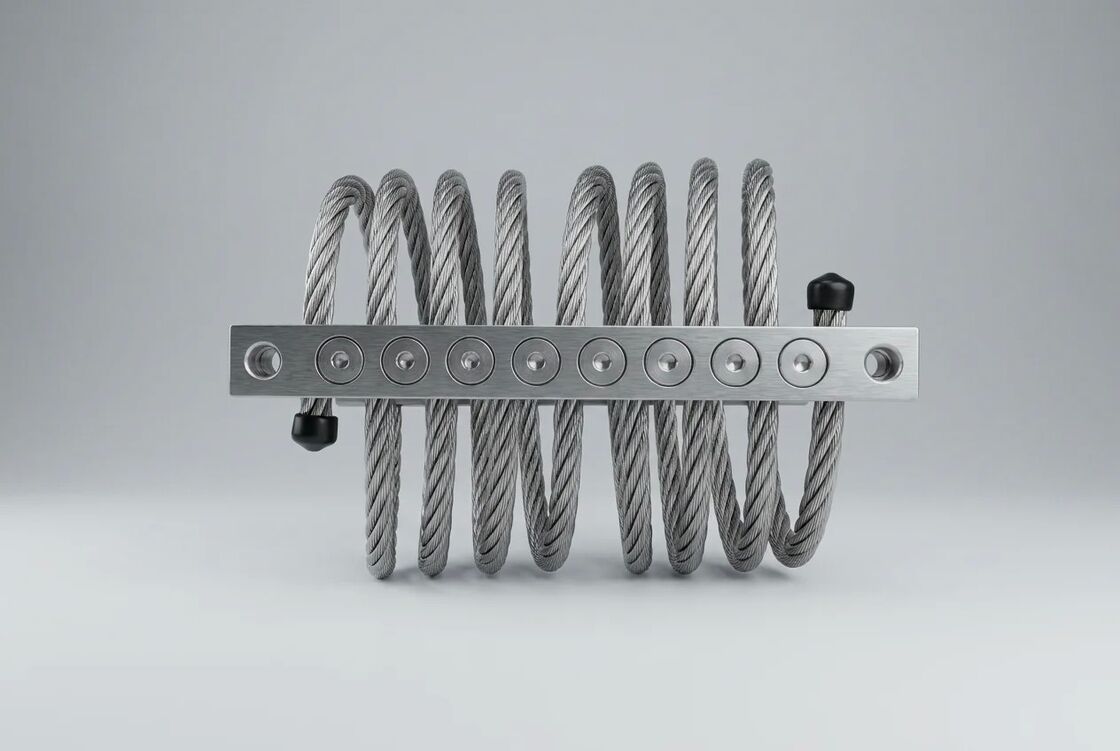

JGX-0648D-79A Wartungsfreier Drahtseilvibrationsisolator

DieJGX-0648D-79Aist speziell für Anlagen konstruiert, bei denen der Zugang zur routinemäßigen Wartung eingeschränkt oder unmöglich ist. Offshore-Plattformen, Fernpumpenstationen, Kommunikationstürme in großer Höhe,und Wüstensolarparks teilen alle eine gemeinsame Anforderung: Vibrationsisolations-Hardware, die jahrzehntelang ohne Inspektion, Schmierung oder Ersatz von Teilen kontinuierlich funktioniert.Die reinmetallische Edelstahlarchitektur der JGX-0648D-79A erfüllt diese Anforderung direkt..

Warum diese Isolierung nie gewartet werden muss

Herkömmliche Schwingungsanhänger setzen auf elastomere Elemente, die bei Hitze härten, bei Ölexposition weich werden und unter Ozon- oder UV-Strahlung knacken.Jeder Verschlechterungsmodus erfordert eine regelmäßige Inspektion und einen planmäßigen Austausch ∙ eine logistische Belastung an unbemannten oder schwer zugänglichen StandortenDie JGX-0648D-79A beseitigt alle diese Ausfallwege:

• Dämpfung durch Coulomb-Reibung- keine hydraulische Flüssigkeit, keine Dichtungen, keine Leckage, keine Nachfüllintervalle
• Karosserie aus Edelstahl 304/316- Immun gegen Ozoncracking, UV-Frisur und Kohlenwasserstoffschwellungen
• Passivierte Oberflächenveredelung- bildet eine Chrom-Oxid-Schranke, die sich selbst heilen kann, wenn sie zerkratzt wird, und den Korrosionsschutz ohne Neubeschichtung aufrechterhält
• Entwurf für eine Null-BefestigungDie Schraubengeometrie verteilt die dynamischen Lasten gleichmäßig über die Klemmoberfläche und beseitigt die Spannungskonzentrationen in einem Punkt, die die Schraubenmüdigkeit verursachen

Widerstandsfähigkeit gegen hohe Temperaturen und Umgebung

Die JGX-0648D-79A hält ihre volle Leistung über einenTemperaturbereich von -70°C bis +300°C- ein Betriebsfenster von 370°C, das von keinem Polymer-basierten Isolator erreicht werden kann.

• Arktische Anlagen und Anlagen unter Null- keine Niedertemperatursteifung oder Zerbrechlichkeit; elastomere Halterungen können bei -40°C steif werden, während der Edelstahlisolator seine Konstruktionskonformität beibehält
• Montage des Triebwerks und des Abgasbereichs✓ Beständige Strahlungswärme von 200°C+ ohne Schlepp- oder Kompressionsanlage
• Wüstensolar- und Außentelekommunikation Der tägliche thermische Zyklus von 5°C bis 65°C Umgebungstemperaturen (und deutlich höheren Oberflächentemperaturen) hat nach 10 Jahren keine messbaren Auswirkungen auf die Last-Abweichungseigenschaften.000+ Zyklen in Validierungsprüfungen
• Salzspritzbeständigkeit ≥ 500 Stunden (Qualität 316 SS)- für Offshore-Plattformen, Küsteninfrastruktur und Hilfsgeräte für Schiffe geeignet

Hohe Dämpfungsquote ohne Kompromisse

Erreichung einerDämpfungsverhältnis ≥ 15%durch rein mechanische Coulomb-Reibung ist eine technische Unterscheidung der spiralförmigen Drahtseil-Architektur.Der Dämpfungsmechanismus beruht auf Mikroschleiß zwischen benachbarten Drahtsträhnen, wenn sie unter Last biegen, die kinetische Energie in geringe Wärme umwandelt, die über eine große Fläche verteilt wird. Schlüsselleistungseigenschaften:

• Dämpfung steigt mit der Anregungsamplitude (amplitudenabhängige Hysterese) und bietet einen proportional höheren Schutz bei Hochenergie-Schockereignissen
• Keine viskose Dämpfung, die bei hoher Temperatur verdünnt oder bei niedriger Temperatur verdickt wird
• Keine Kavitationsgefahr bei Hochfrequenzanregung
• Die Dämpfungsleistung ist in allen Montagerichtungen (vertikal, horizontal oder umgekehrt) identisch.

Technische Spezifikation

Ideale Betriebsumgebungen

• Offshore-Öl- und Gasplattformen- keine planmäßige Wartung für Monate hintereinander möglich; Edelstahl 316 hält kontinuierlichem Salzspray ohne Korrosion stand
• Fernpumpen- und Kompressorstationen- unbemannte Standorte mit einer Länge von mehreren hundert Kilometern, bei denen für einen Servicebesuch mehrere Tage Logistik erforderlich sind
• Fernmeldebasisstationen in großer Höhe✓ Niedriges Luftdruck, hohe UV-Exposition und große Temperaturschwankungen am Tag werden ohne Leistungsverschiebung behandelt
• Kryogene Pumpen und Flüssiggasbehandlungsanlagen die Strukturflexibilität und Dämpfung bei Temperaturen, die die Elastomere glasbrüchig machen, erhalten
• Elektrische Umspannwerke und Transformatorplatten für den Außenbereich- 24/7 Exposition gegenüber Regen, Staub, Eis und thermischem Radfahren ohne Schutzbehälter
• Antriebssysteme für Bergbau- und Steinbruchförderer- hoher Staub, Schotter und Stoßbelastung bei Dauerbetrieb

Kontaktieren Sie unser Ingenieursteam für standortspezifische Lastberechnungen, Montage-Musterzeichnungen und Volumenpreise.Wir können vorkonfigurierte Kits mit passenden Isolator-Sets für ausgewogene Mehrpunktsperrsysteme liefern.
