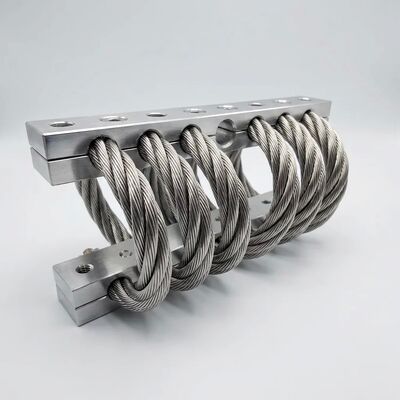

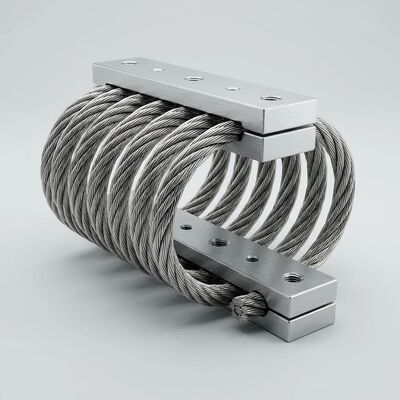

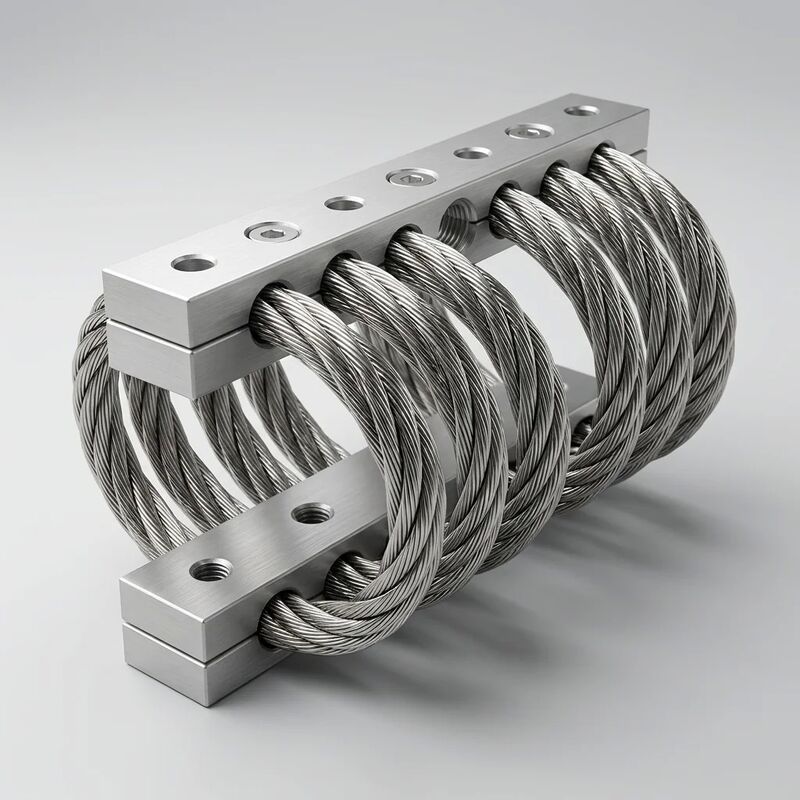

JGX-0956D-110A Maßgeschneiderter Nutzlast-Drahtseil-Vibrationsisolator mit ausfallsicherem Verriegelungskonzept

JGX-0956D-110A – Auf die Nutzlast zugeschnittener Drahtseil-Vibrationsisolator mit ausfallsicherer Verriegelung

DerJGX-0956D-110Averfolgt einen grundlegend anderen Ansatz zur Schwingungsisolation. Anstatt zu verlangen, dass Ihre Ausrüstung in einen Katalogisolator passt, wird der Isolator so konstruiert, dass er zu Ihrer Ausrüstung passt. Jede Einheit wird mit einem geliefertnutzlastspezifische Spulenkonfiguration– Drahtdurchmesser, Spulenanzahl, Spiralwinkel und Vorspannung, alles berechnet aus Ihrem übermittelten Gewicht, den Schwerpunktkoordinaten und dem Anregungsspektrum. Amechanische Sicherheitsverriegelungist direkt in die Halterungsstruktur integriert und stellt sicher, dass die Nutzlast auch bei katastrophaler Überlastung physisch erfasst bleibt.

So funktioniert nutzlastspezifisches Tuning

Der JGX-0956D-110A-Konfigurationsprozess umfasst drei Dateneingaben vom Kunden:

• Nutzlastmasse und Schwerpunktposition— Gesamtgewicht der Ausrüstung zuzüglich der X-, Y- und Z-Koordinaten des Schwerpunkts relativ zur Montageebene; Dies bestimmt die statische Belastung pro Isolator und die erforderliche Steifigkeitsverteilung über eine Mehrpunktaufhängung
• Anregungsfrequenzband— die vorherrschenden Schwingungsfrequenzen, die das Gerät erzeugt oder empfängt; Die Eigenfrequenz des Isolators wird dann mindestens √2 unter der niedrigsten Erregerfrequenz platziert, um eine Durchlässigkeit unter eins zu erreichen
• Montageschraubenmuster und Hüllkurvenbeschränkungen– Lochkreisdurchmesser oder rechteckiges Raster, Gewindegröße, verfügbare Durchgangshöhe und alle angrenzenden Hindernisse, die die Stellfläche des Isolators einschränken

Aus diesen Eingaben wird die Spulengeometrie zur Platzierung berechnetEigenfrequenz im 6–14-Hz-Bandmit einer statischen Auslenkung von3–18 mmbei der angegebenen Nutzlast. Das resultierende System bietet Isolationseffizienz≥ 85 % bei Resonanzüber alle drei Translationsachsen.

Ausfallsichere Verriegelung: Sicherheit durch Geometrie, nicht durch Drehmoment

Die meisten Vibrationslager basieren auf Schraubverbindungen als einzigem Mittel zur Halterung der Nutzlast. Eine gelöste Schraube, ein ausgerissenes Gewinde oder eine übersehene Drehmomentprüfung können zur Ablösung von Geräten führen – ein inakzeptables Risiko für Überkopfinstallationen, fahrzeugmontierte Systeme oder alle Anwendungen, bei denen eine heruntergefallene Nutzlast Personen oder angrenzende Maschinen gefährdet.

Der JGX-0956D-110A behebt dieses Problem mit einemFormschlüssiger Doppelstangen-Verriegelungsmechanismus:

• Geometrische Erfassung— zwei Verriegelungsstangen aus gehärtetem Edelstahl verlaufen durch maschinell bearbeitete Schlitze sowohl in der Grundplatte als auch in der Nutzlasthalterung; Nach dem Zusammenbau halten die Stangen die Nutzlast physisch zurück, selbst wenn alle Befestigungsschrauben vollständig entfernt sind
• Begrenzung des Überlastwegs— Die Verriegelungsstangen fungieren auch als harte Anschläge, die die maximale Druck- und Zugauslenkung auf den vorgesehenen sicheren Bereich begrenzen und so eine plastische Verformung der Spule bei Stoßereignissen verhindern, die die Nennlast überschreiten
• Visuelle Sicherheitsbestätigung— Eine in jede Verriegelungsstange eingearbeitete Referenznut bietet eine visuelle Gut/Schlecht-Anzeige; Wenn die Nut hinter der Halterungsfläche sichtbar ist, liegt ein Überhub des Isolators vor und sollte überprüft werden
• Keine zusätzliche Wartung— Der Verriegelungsmechanismus hat keine beweglichen Teile außer der Isolatorspule selbst; Keine Stifte, Riegel, Federn oder Verschleißflächen, die regelmäßig geschmiert oder ausgetauscht werden müssen

Vorhersehbare Leistung und Linearität für ein sicheres Systemdesign

Validierungsdaten aller JGX-0956D-110A-Produktionseinheiten bestätigen aLast-Weg-Linearitätsabweichung von ≤ ±5 %über den gesamten Nennlastbereich von 1–800 kg. Dieses nahezu lineare Verhalten ist eine direkte Folge der spiralförmigen Drahtseilgeometrie: Im Gegensatz zu Elastomeren, die den Mullins-Effekt, den Payne-Effekt und eine starke Amplitudenabhängigkeit aufweisen, behält die Edelstahlspule unabhängig von der Erregungshistorie eine konstante Steifigkeit bei.

Für Systemdesigner bedeutet vorhersagbare Linearität:

• Vereinfachte FEA-Modellierung— Der Isolator kann als lineares Feder-Dämpfer-Element ohne nichtlineare Materialunterprogramme oder iterative Konvergenzprüfungen dargestellt werden
• Zuverlässige mehrachsige Vorhersage— Die aus einem einachsigen Test abgeleitete 3-Achsen-Steifigkeitsmatrix gilt für alle Belastungsrichtungen und ermöglicht eine genaue 6-DOF-Systemsimulation
• Wiederholbarkeit von Charge zu Charge— Jahre später bestellte Ersatzisolatoren mit der gleichen Nutzlastspezifikation entsprechen innerhalb der Toleranzen dem Originalsatz, sodass keine Neuabstimmung oder Neuausrichtung der Installation erforderlich ist

Technische Spezifikationen

Wo Nutzlastanpassung und Sicherheitsverriegelung am wichtigsten sind

• Deckenlift- und Krankabinen— Eine ausfallsichere Verriegelung ist nicht verhandelbar, wenn eine fallengelassene Nutzlast das unten stehende Personal treffen würde; Durch die nutzlastspezifische Abstimmung wird sichergestellt, dass die Fahrqualität in der Kabine über den gesamten Geschwindigkeitsbereich des Hubwerks den Komfortstandards für den Bediener entspricht
• Motoren- und Getriebeprüfstände— jede Motorvariante hat eine andere Masse und einen anderen Schwerpunkt; Speziell abgestimmte Isolatoren verhindern Resonanzkreuzungen während Sweep-Tests, während die Verriegelung eine harte Sicherheitsbarriere gegen Montagefehler bei hohen Drehzahlen bietet
• Präzisions-Koordinatenmessgeräte (KMG)— Die vorhersehbare lineare Steifigkeit ermöglicht die Einbeziehung der Schwingungsisolationsübertragungsfunktion in die Messunsicherheitsbudgets. Durch die Nutzlastabstimmung wird die Eigenfrequenz deutlich unter die vom Boden übertragenen Störungen gelegt
• Mobile Generator- und Kompressoranhänger— Das ineinandergreifende Design gewährleistet die Sicherheit des Straßentransports. Die individuelle Abstimmung berücksichtigt das spezifische Kufengewicht und den Schwerpunkt jeder Anhängerkonfiguration
• Halbleiter-Lithographie- und Wafer-Inspektionswerkzeuge— Eine Positionierungsgenauigkeit im Submikrometerbereich erfordert Isolationshalterungen mit dokumentierten, wiederholbaren Steifigkeitseigenschaften. JGX-0956D-110A bietet die für die Reinraumqualifizierung erforderliche Linearität und Chargenkonsistenz

Um eine nutzlastspezifische JGX-0956D-110A-Konfiguration zu initiieren, geben Sie Ihr Ausrüstungsgewicht, die Schwerpunktposition, die dominanten Erregungsfrequenzen und die Zeichnung des Schraubenmusters an. Unsere Anwendungstechniker senden Ihnen innerhalb von 48 Stunden ein maßgeschneidertes Lastenheft und ein 3D-STEP-Modell zurück.
