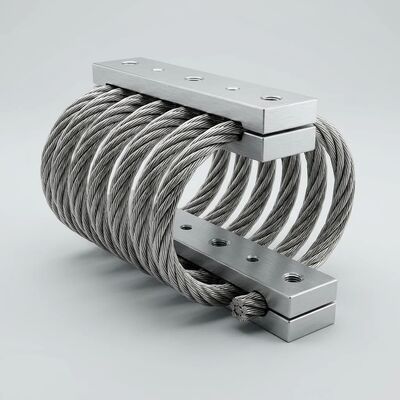

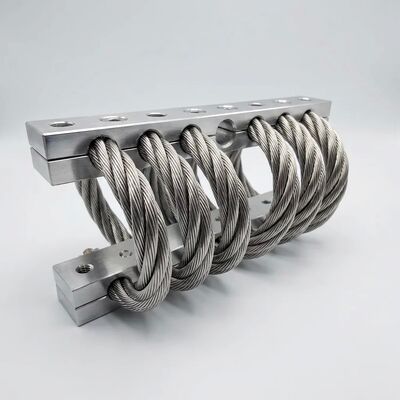

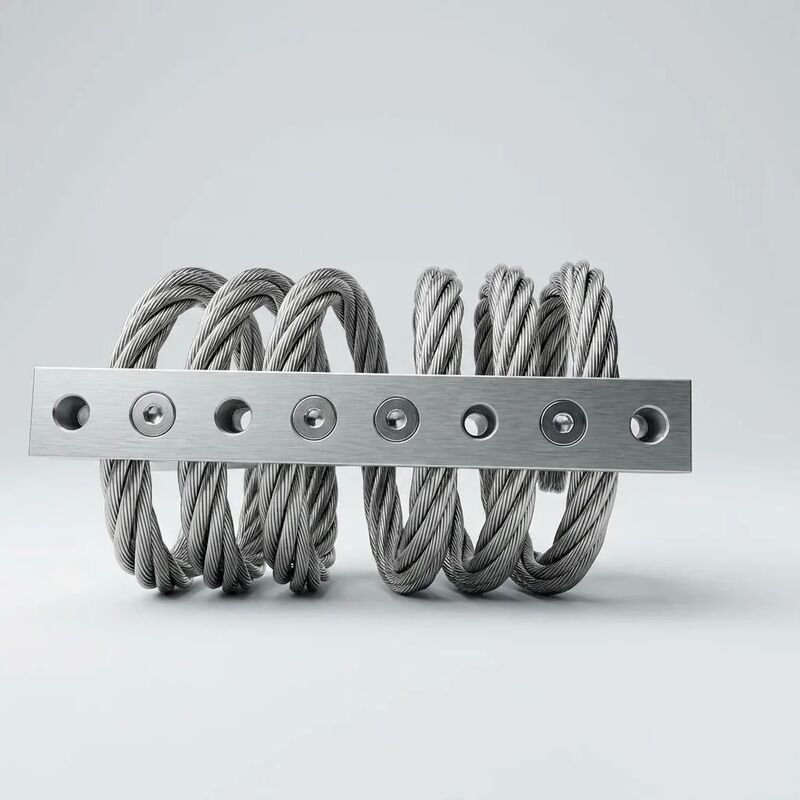

JGX-0956D-110A Drahtseil-Vibrationsisolator Nahtloser Drop-In-Ersatz für vorhersehbare lineare Leistung

JGX-0956D-110A – Nahtloser Drop-In-Ersatz-Drahtseil-Schwingungsisolator mit vorhersagbarer linearer Leistung

DerJGX-0956D-110Alöst eine hartnäckige industrielle Herausforderung: die Verbesserung der Schwingungsisolationsleistung, ohne bestehende Gerätestrukturen, Montagerahmen oder Fundamentankerpunkte zu modifizieren. Passend gestaltetStandard-ISO- und DIN-SchraubenmusterEs passt direkt in die Grundfläche der am häufigsten verwendeten Elastomerlager, Schraubenfederisolatoren und älteren Drahtseillager. Die Ganzmetall-Edelstahlarchitektur sorgt dann für jahrzehntelangen wartungsfreien Betriebvorhersehbare, nahezu lineare Last-Durchbiegungseigenschaftenvalidiert auf ≤ ±5 % Abweichung im Nennlastbereich von 1–800 kg.

Was einen echten Drop-In-Ersatz ausmacht

Viele Isolatoren behaupten, nachrüstbar zu sein. Der JGX-0956D-110A liefert es messbar:

• Passende Schraubenmuster— hergestellt nach standardmäßigen industriellen Montagerastern (ISO 299, DIN 281 und gängige OEM-Muster); Kundenspezifische Lochkreis- und Schlitzabmessungen sind für Großbestellungen ohne Werkzeugkosten für Mengen über 100 Einheiten verfügbar
• Umschlagparität oder -reduzierung— Die kompakte Spiralspulengeometrie nimmt 20–40 % weniger Volumen ein als ein herkömmlicher Federisolator im Gehäusestil mit gleicher Traglast und löst so Platzprobleme in engen Geräteschächten
• Höhenerhaltung— Die installierte Höhe bei Nennlast wird auf ±1 mm der Zielspezifikation kontrolliert, was bedeutet, dass angeschlossene Rohrleitungen, Leitungen, Antriebswellen und Kabelbäume nach dem Austausch keine Neuausrichtung erfordern
• Wiederverwendung von Ankerbolzen— Lochdurchmesser und Achsabstand der Grundplatte passen zur bestehenden Installation; In der Regel können dieselben Ankerbolzen erneut mit dem vorgeschriebenen Drehmoment angezogen werden, wodurch die Kosten und Gefahren des Betonbohrens in Betriebsanlagen vermieden werden

Das wirtschaftliche Argument für eine Drop-In-Nachrüstung

Die Wahl eines Drop-In-Ersatzisolators gegenüber einem Re-Engineering-Projekt verändert die Kostengleichung entscheidend. Betrachten Sie eine typische Industrieventilator- oder Pumpeninstallation mit 8 Halterungen:

• Keine bauliche Veränderung– Durch den Wegfall der Stahlfertigung, des Schweißens und Lackierens werden pro Installation allein 2.000 bis 8.000 US-Dollar an Arbeits- und Materialkosten eingespart
• Minimierte Ausfallzeiten— Der Austausch von 8 Halterungen durch Herausschrauben und Einschrauben kann innerhalb einer einzigen Schicht (4–6 Stunden einschließlich Drehmomentüberprüfung) durchgeführt werden, im Vergleich zu 2–5 Tagen für eine vollständige Neukonstruktion des Montagesystems
• Keine Genehmigung für technische Änderungen– Da die Montageschnittstelle unverändert bleibt, können viele Einrichtungen den JGX-0956D-110A als gleichwertigen Wartungsersatz verarbeiten, anstatt einen vollständigen technischen Änderungsauftrag (ECO) mit den damit verbundenen Designprüfungs-, Sicherheitsbewertungs- und Dokumentationskosten auszulösen
• Sofortiger Leistungsgewinn— Der Wechsel von gealterten Elastomerlagern (die aufgrund von Druckverformungsresten und umgebungsbedingter Verhärtung typischerweise innerhalb von 5 Jahren 30–50 % ihrer Isolationseffizienz verlieren) zu Ganzmetall-Drahtseilisolatoren stellt die konstruktionsbedingte Vibrationsdämpfung ab der ersten Betriebsstunde wieder her

Vorhersehbare lineare Leistung über den gesamten Lastbereich

Der≤ ±5 % Linearitätsabweichungdes JGX-0956D-110A ist kein theoretisches Maximum, sondern ein Produktionsakzeptanzkriterium, das bei jeder Charge überprüft wird. Dieses Maß an Linearität bietet praktische technische Vorteile, die nichtlineare Elastomerlager nicht bieten können:

• Vorhersage der Übertragbarkeit ohne Rätselraten— ein linearer Isolator folgt genau der klassischen Single-DOF-Übertragbarkeitskurve; Die Isolationseffizienz bei jedem Frequenzverhältnis kann mit einem Taschenrechner berechnet werden, anstatt eine iterative nichtlineare FEA zu erfordern
• Stabile Isolierung bei wechselndem Nutzlastgewicht— Geräte, die mit variabler Masse arbeiten (Befüllen/Entleeren von Tanks, Förderbänder für den Materialtransport mit wechselnder Last, Behälter für die Chargenverarbeitung), werden durchgängig isoliert, da die Steifigkeit über den gesamten Bereich proportional zur Durchbiegung bleibt
• Keine amplitudenabhängige Steifigkeitserweichung— Elastomere weisen den Payne-Effekt auf: Die dynamische Steifigkeit nimmt mit zunehmender Dehnungsamplitude ab, was bedeutet, dass sich der Isolator im Normalbetrieb anders verhält als bei einem Stoßereignis. Die spiralförmige Stahlspule JGX-0956D-110A zeigt bis zum Überlastanschlag keine messbare Amplitudenabhängigkeit
• Abgestimmte Sets ohne Unterlegscheiben— Bei einer 4-, 6- oder 8-Punkt-Aufhängung sorgt die lineare und wiederholbare Steifigkeit jeder JGX-0956D-110A-Einheit für eine natürlich ausgewogene Lastverteilung; Während der Installation ist keine iterative Höhenanpassung oder Federratensortierung erforderlich

Technische Spezifikationen

Branchen und Geräte, in denen Drop-In-Ersatz den maximalen Wert bietet

• HLK- und Gebäudedienstleistungen— Kühlkompressorhalterungen, Kühlturmgebläse-Isolatoren, Austausch der Federn der Lüftungsanlage; In der Regel sind es 20 bis 50 Halterungen pro Gebäude, was die kumulativen Einsparungen bei den Ausfallzeiten durch den Schraubaustausch erheblich macht
• Wasser- und Abwasseraufbereitung— Zentrifugalpumpensockel, Belüftungsgebläsegestelle, Dekanterzentrifugenisolatoren; Die Edelstahlkonstruktion widersteht ständiger Feuchtigkeit und chemischer Einwirkung, ohne dass es zu Rostbildung kommt, die bei herkömmlichen Federeinstellern auftritt
• Industrielle Ventilator- und Staubsammelsysteme— direkter Ersatz für defekte Federtellerhalterungen an Saugzug- und Zwangszugventilatoren; Die vorhersehbare lineare Steifigkeit eliminiert den saisonalen Neuanpassungszyklus, der durch die thermische Drift des Elastomers verursacht wird
• Hilfsausrüstung zur Stromerzeugung— Schmieröl-Skids, Pumpensätze für die Kraftstoffförderung, Schränke für Erregergeräte auf Turbinendecks; Durch die Drop-in-Kompatibilität werden Heißarbeitsgenehmigungen und Schweißverfahren in klassifizierten Bereichen vermieden
• Gleis- und Schienenfahrzeugausrüstung— Signalschrank-Isolatoren, Untergestell-Kompressorhalterungen, HVAC-Modulaufhängung; Die Austauschbarkeit des Bolzenmusters mit vorhandenen Halterungen vereinfacht flottenweite Upgrade-Programme, die sich über Hunderte von Fahrzeugen oder Standorte am Straßenrand erstrecken
• Schiffshilfsmaschinen— Notstromgeneratorhalterungen, Isolierung der Feuerlöschpumpe, Vibrationskontrolle des Entsalzungsschlittens; Die Konstruktion aus Edelstahl 316 und die Drop-in-Bolzenmuster machen strukturelle Änderungen im Trockendock während der Überholung überflüssig

Senden Sie uns die Marke und das Modell Ihrer vorhandenen Halterungen oder eine Maßskizze Ihres Schraubenmusters. Wir überprüfen die JGX-0956D-110A-Kompatibilität innerhalb eines Werktages und stellen Ihnen Nachrüstspezifikationen, Preise und Lieferzeiten zur Verfügung. Für flottenweite und standortübergreifende Upgrade-Programme sind Mengenpreise verfügbar.
