JGX-1276D-278B All-Direction Isolation Wire Rope Vibration Isolator für große Frequenzen und extreme Umgebungen

JGX-1276D-278B Drahtseil-Vibrationsisolator – mehrachsige Isolierung mit breitbandigem Frequenzgang

Produktübersicht

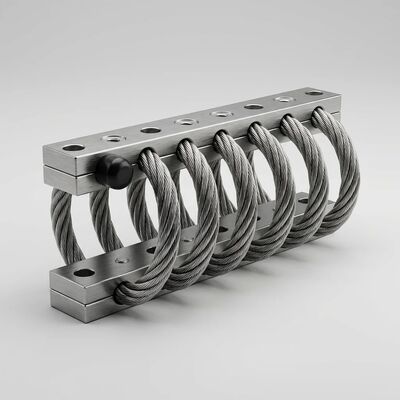

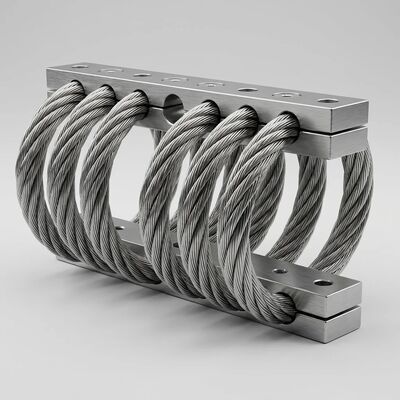

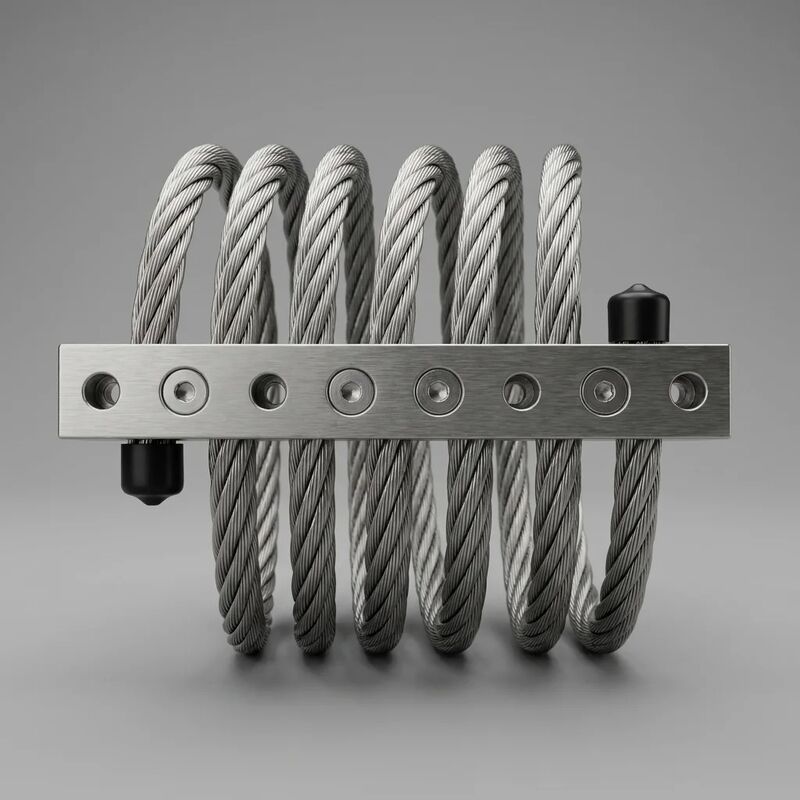

DerJGX-1276D-278Bist ein spiralförmig gewickelter Vibrationsisolator aus Edelstahldrahtseilen, der speziell für entwickelt wurdedynamische Isolierung in alle Richtungenüber abreites Last- und Frequenzspektrum. Sein SS304-Drahtseilkern mit acht Schlaufen ist symmetrisch zwischen präzisionsgefertigten Montagestangen aus Aluminiumlegierung eingeklemmt, wodurch ein robustes Ganzmetall-Isolierungselement entsteht, das zuverlässig funktioniert-70°C bis +300°Cohne Elastomerkomponenten, die mit der Zeit abbauen.

Alldirektionales Isolationsprinzip

Im Gegensatz zu einachsigen Feder- oder Gummilagern verwendet das JGX-1276D-278B eine spiralförmige Drahtseilgeometrie, die gleichzeitig Vibrationen dämpftalle sechs Freiheitsgrade: drei Translationsachsen (Zug/Druck, seitliche Scherung in beide Richtungen) und drei Rotationsachsen (Rollen, Nicken und Gieren). Dies wird durch den Coulomb-Reibungsmechanismus zwischen einzelnen Drahtlitzen innerhalb jeder Seilschlaufe erreicht. Wenn sich der Isolator unter dynamischer Belastung verformt, gleiten die Edelstahldrähte aneinander und wandeln kinetische Schwingungsenergie durch Trockenreibungsdämpfung in geringe Wärmeableitung um.

Breite Last- und Frequenzabdeckung

Jede JGX-1276D-278B-Einheit unterstützt astatischer Belastungsbereich von 2–55 kg, mit einer Eigenfrequenz zentriert um5–8 Hz. Die progressive, nichtlineare Steifigkeitskurve des Isolators sorgt für eine weiche Nachgiebigkeit bei Erregung mit niedriger Amplitude und hoher Frequenz, während er sich bei Stoßimpulsen mit hoher Energie zunehmend versteift. Das typische Dämpfungsverhältnis reicht von0,10 bis 0,20, mit einem Resonanzverstärkungsfaktor unten3,0bei kritischen Frequenzen – deutlich bessere Leistung als vergleichbare Gummilager. Die Vibrationsübertragung im gesamten 10–2000-Hz-Spektrum bleibt konstant niedrig, sodass dieser Isolator für empfindliche elektronische Nutzlasten und Präzisionsinstrumente geeignet ist.

Material & Konstruktion

Das SS304-Drahtseil mit einem Durchmesser von 6,4 mm wird einer Nachformung durch Elektropolieren unterzogen, um Mikrorisse an der Oberfläche zu beseitigen, die Korrosionsbeständigkeit zu verbessern und eine gleichmäßige Reibung zwischen den Litzen über Millionen von Lastzyklen aufrechtzuerhalten. Die Klemmstangen aus Aluminiumlegierung verfügen über eloxierte Oberflächen mit präzise geriebenen Durchgangslöchern für M8-Befestigungsschrauben. Nach dem Aufwickeln wird eine spannungsarme Wärmebehandlung durchgeführt, um die Spiralgeometrie zu stabilisieren und langfristiges Kriechen zu verhindern.

Extrem umgebungstauglich

Die Ganzmetallkonstruktion eliminiert die Fehlermöglichkeiten, die bei Elastomerisolatoren auftreten: keine Verhärtung des Gummis bei Minustemperaturen, kein Erweichen oder Kriechen bei anhaltender Einwirkung hoher Temperaturen und keine durch Ozon oder UV-Strahlung verursachte Rissbildung. Der Isolator hält standSalzsprühtest über 500 Stunden(ASTM B117-Äquivalent) ohne messbare Verschlechterung, wodurch es für Offshore-Installationen, Wüsteneinsätze und Einsätze in der Arktis geeignet ist. Es widersteht außerdem den üblichen Industriechemikalien, Hydraulikflüssigkeiten und Dieselkraftstoff ohne Leistungseinbußen.

Technische Spezifikationen

Typische Anwendungen

Elektronikgehäuse für Geländefahrzeuge • Navigations- und Kommunikationskonsolen an Bord von Schiffen • Montageplattformen für industrielle Generatorsätze • HVAC-Kompressor- und Kältemaschinenisolierung • Eisenbahnsignalisierung und gleisseitige Ausrüstung • Instrumente zur seismischen Überwachung • Bodenunterstützungsanhänger für die Luft- und Raumfahrt • Bedienerkabinen für Bergbau- und Baumaschinen • Mobile CT- und medizinische Bildgebungssysteme

Kontaktieren Sie unser Engineering-Team für maßgeschneiderte Last-Durchbiegungs-Tunings, mehrachsige Testberichte und OEM-Volumenpreise. Auf Anfrage bieten wir umfassende Unterstützung bei der Schwingungsanalyse, einschließlich Übertragungskurvendaten und Finite-Elemente-Simulationsergebnissen.
