JGX-1276D-278B Wartungsfreier Drahtseil-Vibrationsisolator mit langer Lebensdauer für die robuste Stoßkontrolle in alle Richtungen

JGX-1276D-278B Drahtseil-Vibrationsisolator – wartungsfreier Stoßschutz für kritische Geräte

Warum sollten Sie sich für die Ganzmetall-Isolationstechnologie entscheiden?

Herkömmliche Gummi- und Elastomer-Schwingungslager haben eine grundsätzliche Schwäche: Sie altern. Über Monate und Jahre hinweg führen die Einwirkung von Hitze, Ozon, UV-Licht, Ölen und wiederholten Belastungszyklen dazu, dass sie aushärten, reißen, kriechen oder sich dauerhaft verformen. DerJGX-1276D-278Bbeseitigt alle diese Fehlermodi durch seine100 % Metallkonstruktion, liefernwartungsfreie, langlebige Vibrationskontrolleüber Jahrzehnte im Dauerbetrieb. Keine geplanten Austauschintervalle. Kein Leistungsdrift. Keine versteckte Verschlechterung.

Wartungsfreie Architektur

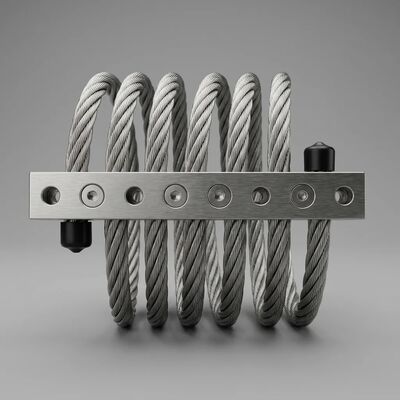

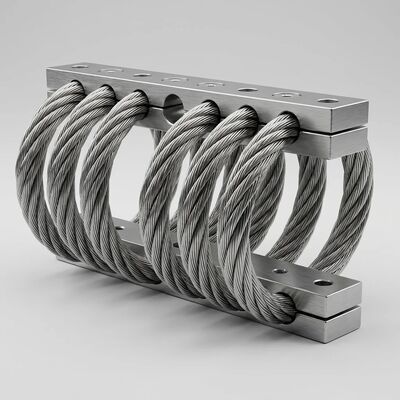

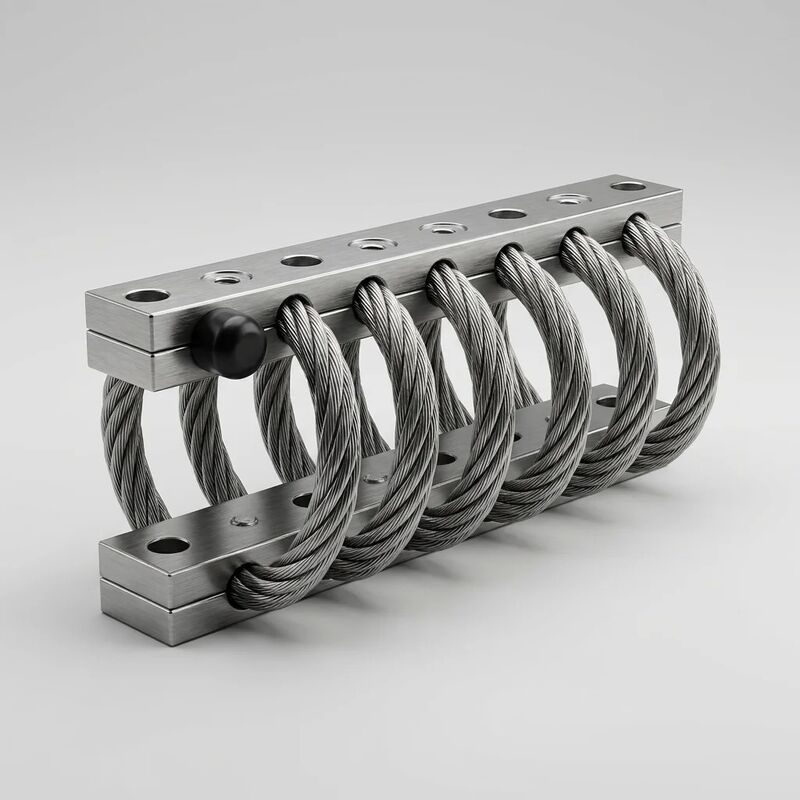

Das Herzstück des JGX-1276D-278B ist eine aus 8 Schleifen bestehende Helix7×19-litziges SS304-Edelstahldrahtseil mit 6,4 mm Durchmesser. Diese mehrsträngige Architektur ist der Schlüssel zu ihrem selbsterhaltenden Dämpfungsmechanismus. Wenn Vibrationsenergie in die Halterung eindringt, führen die einzelnen Drähte innerhalb jedes Strangs eine Gleitbewegung im Mikromaßstab gegenüber benachbarten Drähten durch. DasCoulombsche Reibungsdämpfungwandelt mechanische Energie direkt in Wärme um – ohne Flüssigkeiten, ohne Verschleißflächen, die erneuert werden müssen, und ohne Hilfskomponenten, die ausfallen können. Das gesamte Dämpfungssystem istinhärentzum Drahtseil selbst.

Stoßdämpfungsleistung in alle Richtungen

Die spiralförmige Drahtseilgeometrie ermöglicht es dem JGX-1276D-278B, die ankommende Stoßenergie zu absorbieren und abzuleitenjede Richtung. Unabhängig davon, ob Ihre Ausrüstung durch vertikale Stürze verursachte Transienten, seitliche Stöße durch Fahrzeugmanöver oder Torsionsschwingungen durch rotierende Maschinen erfährt, reagiert der Isolator mit einer progressiven, nicht nach unten gerichteten Kraft-Ablenkungs-Charakteristik. Unter einem2–55 kg statische Belastung pro Halterung, die Eigenfrequenz pendelt sich dazwischen ein5–8 Hz, wobei Trockenreibung ein Dämpfungsverhältnis von ergibt0,10–0,20das begrenzt die Resonanzverstärkung aufunter dem 3,0-fachen der Eingangsamplitude liegt– wirksame Verhinderung der zerstörerischen Vergrößerung, die bei ungedämpften oder leicht gedämpften Federsystemen auftritt.

Robuste Konstruktion für anspruchsvolle Umgebungen

Jede Komponente des JGX-1276D-278B wird für extreme Haltbarkeit ausgewählt und behandelt:

• Drahtseil: SS304-Edelstahl, 7×19, gerade Lage, nach dem Formen elektropoliert auf Ra ≤ 0,4 μm. Diese Oberflächenveredelung minimiert Korrosionsstellen und sorgt für konsistente Reibungseigenschaften zwischen den Litzen über die gesamte Lebensdauer.
• Klemmleisten: 6061-T6-Aluminiumlegierung, hart eloxiert gemäß MIL-A-8625 Typ III-Äquivalent, bietet eine dauerhafte, elektrisch nicht leitende Oberflächenschicht, die galvanische Korrosion zwischen der Aluminiumstange und dem Edelstahlseil in feuchten oder salzhaltigen Atmosphären verhindert.
• Montageschnittstelle: Präzise gebohrte Ø8,5-mm-Durchgangslöcher an beiden Stangen nehmen Standard-M8-Befestigungselemente auf. Das symmetrische Stangendesign ermöglicht die Installation in jeder Ausrichtung – horizontal, vertikal oder abgewinkelt – ohne Beeinträchtigung der Isolationsleistung.

Daten zur Umweltresilienz

Installations- und Integrationsrichtlinien

Montageausrichtung: Der JGX-1276D-278B bietet die gleiche Leistung in Druck-, Scher- oder 45°-Neigungskonfigurationen. Bei Nutzlasten, die hauptsächlich einer vertikalen Anregung ausgesetzt sind, optimiert die vertikale Montage (Kompressionsmodus) die Tragfähigkeit. Bei Anwendungen mit erheblichen seitlichen Störungen sorgt eine um 45° geneigte Anordnung für eine ausgewogene Steifigkeit in allen Achsen.

Schraubendrehmoment: M8-Befestigungselemente der Klasse 8.8 mit einem Drehmoment von 20–25 N·m. Verwenden Sie flache Unterlegscheiben auf beiden Seiten der Montagestange, um die Klemmkraft gleichmäßig zu verteilen. Tragen Sie bei Installationen, die anhaltenden Vibrationen ausgesetzt sind, mittelstarkes Schraubensicherungsmittel auf.

Multi-Mount-Setup: Für Geräteracks und Gehäuse wird ein symmetrisches 4-Punkt- oder 6-Punkt-Montagemuster empfohlen. Für eine optimale Isolationsleistung sollte die Gesamtmasse der Ausrüstung dividiert durch die Anzahl der Halterungen im Bereich von 2–55 kg pro Isolator liegen.

Empfohlene Anwendungsbereiche

Mobile Kommunikationsschutzausrüstung • Schaltschränke für Offshore-Plattformen • Bedienstationen für schwere Industriemaschinen • Generator- und Turbinenverpackungen • Elektronik für Eisenbahnlokomotiven • Überwachungssysteme für Bergbau-LKWs • Relaisunterstände für Rundfunk und Telekommunikation • Nutzlasten von Such- und Rettungsfahrzeugen • Tragbare Feldlazarett-Stromaggregate • Instrumente für geophysikalische Untersuchungen • Hilfsausrüstung für Schiffsmaschinenräume • Förderantriebe für Kühllager

Wir bieten kostenlosen anwendungstechnischen Support, einschließlich Last-Durchbiegungs-Charakterisierung für Ihre spezifische Nutzlast, Testberichte für mehrachsige Schütteltische und kundenspezifische Modifikationen der Montagestangen. Kontaktieren Sie unser technisches Vertriebsteam, um Ihre Isolationsanforderungen zu besprechen und ein Muster zur Bewertung anzufordern.
