JGX-1278D-370B Drop-in-Ersatz-Drahtseil-Vibrationsisolator für präzise statische Lastanpassung in Industriesystemen

JGX-1278D-370B Drahtseil-Vibrationsisolator

Übersicht über den Kabelschnurisolator

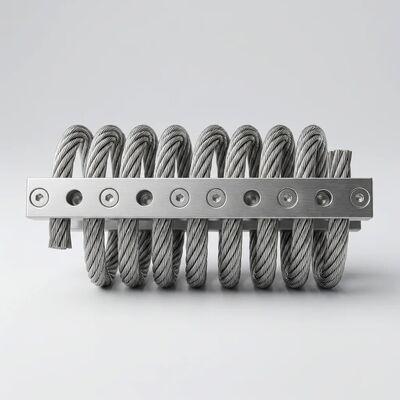

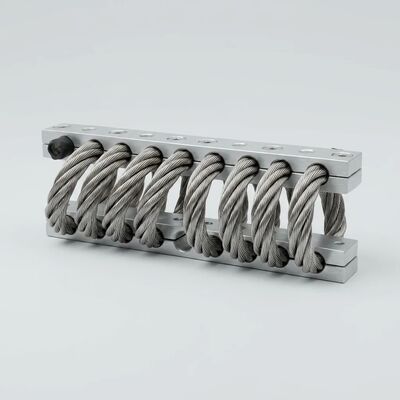

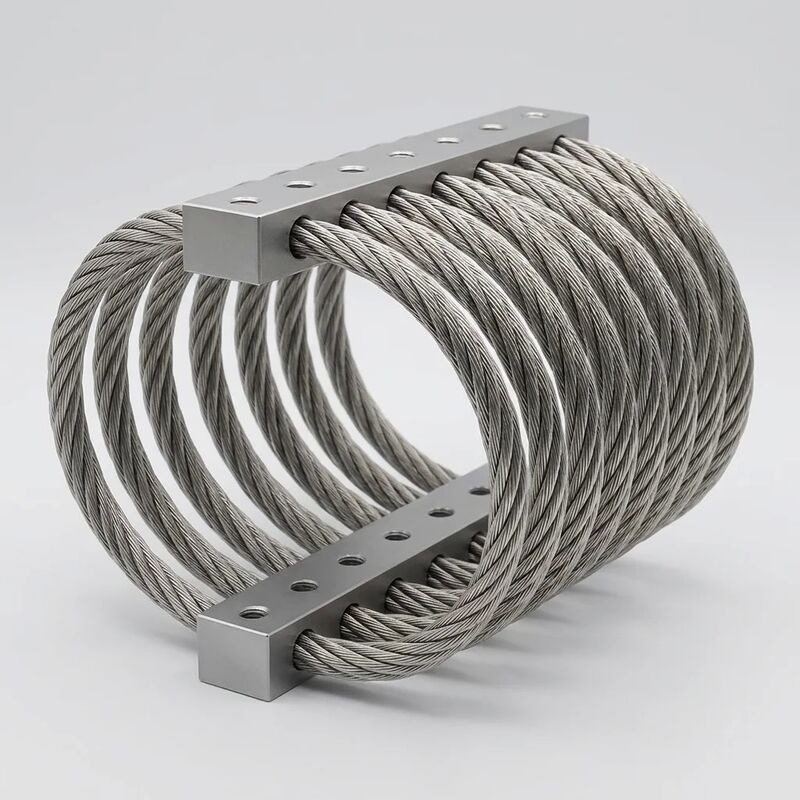

DieJGX-1278D-370Bist ein spirale geschwungenes Edelstahldrahtseil Vibrationsisolator alsEinheit für den direkten Einsatzfür OEM- und Aftermarket-Anschlüsse auf Plattformen für industrielle Geräte mit einem 8-Schleifen-SS304-Drahtseilkern (7,8 mm Durchmesser,7×19 Strangkonstruktion) zwischen 6061-T6 Aluminiumlegierungsstangen mit klarem harten, anodierten Oberfläche geklemmt, dieses reinmetallische Isolator liefertStatiklastkapazität von 5×120 kg pro BefestigungOhne Gummi, ohne Flüssigkeiten und ohne geplante Wartung.

Kostenwirksame Strategie für den Ersatz von Einladungen

Beschaffungsmanager und Wartungstechniker stehen vor einer anhaltenden Herausforderung: Vibrationsisolatoren der OEM-Marke haben einen hohen Preis mit längeren Durchlaufzeiten, aber die Montage ist standardisiert.Der JGX-1278D-370B befasst sich direkt mitStandardisierte Ø10,5 mm DurchlöchermontagegeometrieDie Anlage erfordert nur Standard-M10-Befestigungen (Klasse 8).8Im Vergleich zu OEM-Isolatoren mit gleichwertiger Kapazität erzielt der JGX-1278D-370B typischerweiseEinsparungen von 15-30% pro Einheitbei gleichzeitiger Erhaltung der vollen Vibrationsisolationsleistung über die Aufregungsbandbreite von 10~2000 Hz. Für Betreiber, die gemischte Flotten von Geräten mehrerer Hersteller unterhalten,Diese einzelne Teilnummer konsolidiert das Inventar und reduziert die Komplexität der SKU.

Präzisions-statische Belastungsmatching

Generische Vibrationshalter werden nach ungefährem Gewichtsbereich verkauft, aber echte Geräte haben eine spezifische Massenverteilung und einen Schwerpunkt, der eine präzise Abstimmung des Isolators erfordert.Jede Produktionscharge von JGX-1278D-370B wirdStatische Belastungsdeflexionscharakterisierung der ProbenahmeBei drei Lastpunkten innerhalb der 5­120 kg Nennlast: Mindestlast (5 kg), Medianlast (60 kg) und Höchstlast (120 kg).Progressives nichtlineares Steifheitsprofilhält die natürliche Frequenz innerhalb4 ̊7 HzDie Abweichung von der Schleifkraft wird durch die Abweichung von der0.12 ∙ 0,22 DämpfungsgradDies beschränkt den Resonanzverstärker (Q) aufunter 2.5wirksame Verhinderung der zerstörerischen Vergrößerung, die auftritt, wenn die Erregungsfrequenz mit der natürlichen Frequenz des montierten Systems übereinstimmt.Wir bieten 100% individuelle Einheitstests mit serialisierten Belastungsberichten an.

Premium-Industriefertigungsstandards

Die JGX-1278D-370B spiegelt eine präzise Fertigungsqualität wider, die in jedem Detail sichtbar ist:

• Drahtseil-Abschluss: Das 7,8 mm große SS304-Drahtseil (rechte regelmäßige Verlegung, 7×19 Konstruktion pro ASTM A313) wird nach der Formung bis zu einer Oberflächenrauheit von Ra ≤ 0,35 μm elektropoliert.Dies beseitigt Mikrokrecken an der Oberfläche des Wickelprozesses, erhöht die Korrosionsbeständigkeit und sorgt für einheitliche Reibungsmerkmale zwischen den Strängen für eine gleichbleibende Dämpfung über Millionen von Lastzyklen.
• Klemmbar Ästhetik: 6061-T6-Aluminiumlegierungsstangen sind CNC-bearbeitet mit abgeschrägten Kanten und erhalten eine klare harte, anodierte Beschichtung, die eine langlebige, fingerabdruckbeständige Oberfläche bietet.Die Anodisierungsschicht isoliert das Aluminium auch elektrisch vom Edelstahlseil, die galvanische Korrosion in feuchten oder salzreichen Umgebungen verhindert.
• Dauerhafte Kennzeichnung: Jeder Klemmstange trägt eineLaser-eingravierte Modellbezeichnung und ChargencodeKeine Klebstoffetiketten, keine verblassenden Tintenstempel und keine getrennten Etiketten, die sich während des Versands oder der Installation lösen.Die Tiefe der Ätzung gewährleistet die Lesbarkeit nach Jahren des Betriebs in rauen industriellen Umgebungen.

Technische Spezifikation

Häufig gestellte Fragen

F: Kann die JGX-1278D-370B meine vorhandenen Vibrationshalterungen direkt ersetzen?
A: Wenn Ihre aktuellen Befestigungen eine durchlöchrige Befestigungsschnittstelle mit Lochzentren verwenden, die mit unserem Ø10,5 mm Muster und den M10-Befestigungen kompatibel sind, installiert sich die JGX-1278D-370B ohne Befestigungsmodifikation.Kontaktieren Sie uns mit Ihrer bestehenden Isolatormarke und Teilenummer für eine Kompatibilitätsbewertung.

F: Wie wähle ich die richtige Anzahl von Befestigungen für meine Ausrüstung aus?
A: Teilen Sie die Gesamtmasse Ihrer Ausrüstung durch die Anzahl der Montagepunkte. Jeder JGX-1278D-370B sollte 5 ‰ 120 kg tragen. Für eine optimale Isolierung sollten Sie die mittlere 40 ‰ 80 kg pro Montage erreichen.Unsere Anwendungsingenieure können Ihre Ausrüstungsspezifikationen überprüfen und die ideale Konfiguration empfehlen.

F: Ändert sich die Leistung des Isolators im Laufe der Zeit?
Nein, die reinmetallische Konstruktion verhindert das Altern der Gummi- und Elastomerhalter.Die Coulomb-Reibungsdämpfungsmerkmale stabilisieren sich nach einer ersten Einlagerungsphase von ca. 1000 Lastzyklen und bleiben während der gesamten Lebensdauer der Ausrüstung gleich..

Typische industrielle Anwendungen

Diesel generator set mounting platforms • Industrial chiller and HVAC compressor frames • Railway signaling and communication equipment enclosures • Mining and quarry machinery operator cabins • Marine auxiliary equipment panels • Mobile telecom shelter electronics • Packaging machinery vibration isolation • Pump and motor base frames • Industrial fan and blower mounting • Test and measurement laboratory tables

Bitte um eine kostenlose Kompatibilitätsprüfung des Montagemusters, vergleiche deine aktuellen Isolator-Teilnummern und erhalte ein wettbewerbsfähiges OEM-Alternativangebot.Unser Ingenieursteam liefert Daten zur Belastungsdeflexion., 3D-CAD-Modelle und anwendungsspezifische Installationsempfehlungen kostenlos.
