JGX-1278D-370B Industrielle Konformität Drahtseil-Vibrationsisolator für kostengünstige Präzisionslastanwendungen

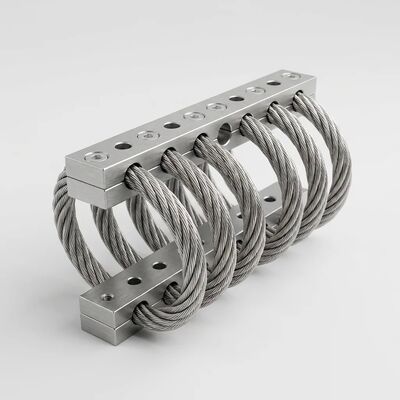

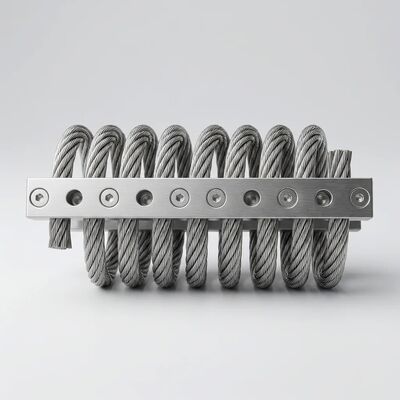

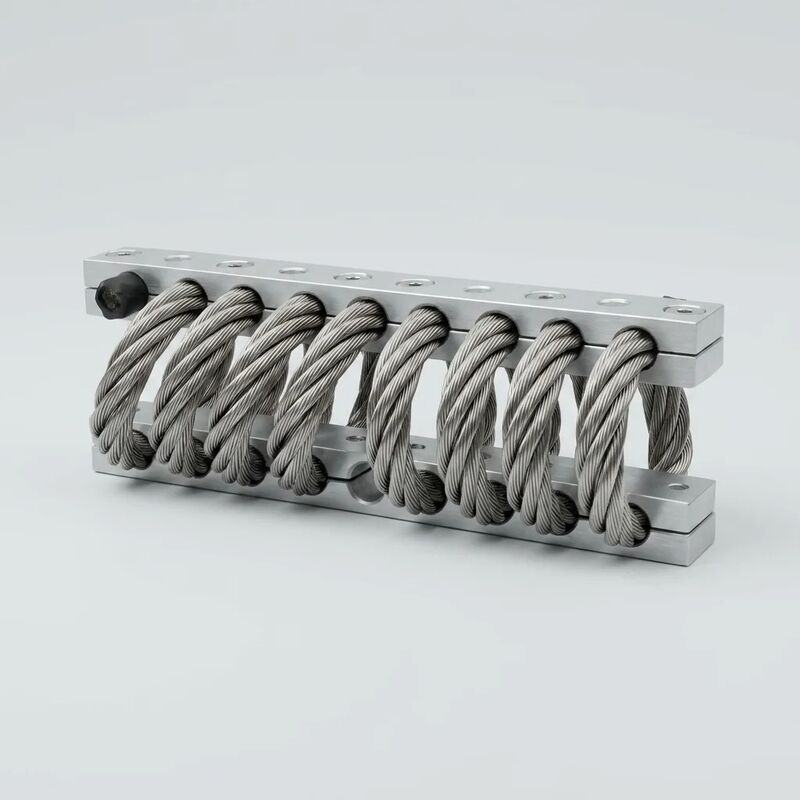

JGX-1278D-370B Drahtseilvibrationsisolator

Wenn die Dokumentation der Konformität ebenso wichtig ist wie die Leistung

Für Branchen, die von der Aufsicht, den Anforderungen an die Qualifizierung von Lieferanten und den Prüfungsrahmen von Drittanbietern geregelt werden:Ein Vibrationsisolator ist mehr als eine mechanische Komponente, sondern ein dokumentierter Teil einer qualitätsgesicherten Lieferkette.. DieJGX-1278D-370Bist speziell für diese anspruchsvollen Umgebungen hergestellt, mit100%ige Rückverfolgbarkeit der Materialienvon der Roh SS304-Seilspirale bis zum fertigen Isolator, unterstützt durch ein umfassendes Dokumentationspaket gemäß ISO 9001:2015, kundenspezifischen Anforderungen an das QMS und Kontrollprotokollen von Drittanbietern.

Rahmen für die industrielle Compliance

Jede JGX-1278D-370B wird in einem Qualitätsmanagementsystem hergestellt, das vonISO 9001:2015Unser Compliance-Rahmenwerk erstreckt sich über die grundlegende Zertifizierung hinaus auf:

• Zertifikat der Konformität (CoC): Veröffentlicht pro Produktion, unter Angabe der spezifischen Wärmemenge des SS304-Drahtseils, der Anodisierungssparte der 6061-T6-Aluminiumbarren und des Produktionsdatums.Jedes CoC wird digital archiviert und nach Produktserienummern abrufbar.
• RoHS- und REACH-Konformität: Die reinmetallische Konstruktion SS304 + 6061-T6 entspricht grundsätzlich der EU-RoHS-Richtlinie 2011/65/EU und der REACH-Verordnung (EG) 1907/2006.keine organischen Verbindungen, für die eine Regulierungspflicht besteht.
• Berichterstattung über Konfliktmineralien: Die Dokumentation zur Beschaffung von Rohstoffen unterstützt die Einreichung von CMRT (Conflict Minerals Reporting Template) gemäß Abschnitt 1502 des Dodd-Frank Act für Kunden, die die Sorgfaltspflicht in der Lieferkette erfüllen müssen.
• Optionale Überprüfung durch Dritte: Wir koordinieren mit TÜV Rheinland, SGS, Bureau Veritas oder Ihrer benannten Inspektionsstelle die Vorversandinspektion, die Materialprüfung und die Dimensionskonformitätsprüfung.

Rückverfolgbarkeit von Material von Ende zu Ende

Jeder JGX-1278D-370B trägt einemit einem laserengravierten, für den Menschen lesbaren Seriennummernauf beiden Spannstäben, die die physische Einheit dauerhaft mit ihrem digitalen Fertigungsdatensatz verbinden.

• SS304 Drahtseil: Prüfbericht (MTR) pro ASTM A313/A313M, einschließlich Wärmemenge, chemischer Zusammensetzung (C, Mn, Si, P, S, Cr, Ni), Zugfestigkeit und Dehnung.Das Drahtseil besteht aus einer 7×19-Grad-Konstruktion mit einem Nenndurchmesser von.8 mm.
• 6061-T6 Aluminiumbarren: Zertifizierung von Extrusionspartien mit Prüfung der Legierungskomposition, Parameter des Anodisierungsprozesses (Badchemie, Stromdichte, durch Wirbelstrom gemessene Beschichtungsdicke),und Dichtungsqualität nach ASTM B680.
• Daten zur Herstellung: Wicklungsarbeitsplatz, Drehmomentwerte der Montage, Parameter des Elektropolierbades, Endkontrollemessungen (Schleifengeometrie, Oberflächenrauheit Ra, Maßkonformität mit der Zeichnung),und Inspektor-Abschluss.
• Eigenschaften der Belastungs-Ausbeugung: Ergebnisse der statischen Belastungsprüfung bei Mindest-, Median- und Höchstlast,Nachweis, dass die natürliche Frequenz des Isolators innerhalb des angegebenen Bandes von 4-7 Hz bleibt und der Coulomb-Reibungsdämpfungsgrad zwischen 0 und.12 ̊0.22.

Diese Rückverfolgbarkeitstiefe unterstützt reglementierte Anforderungen der Branche, einschließlich der Qualifizierung von Hilfsgeräten für Kernenergie, der Dokumentation für die Typgenehmigung von Eisenbahnkomponenten,und Offshore-Verifizierungssysteme.

Kostenwirksame Präzisionslastleistung

Die Einhaltung der Vorschriften und die Kosteneffizienz schließen sich nicht gegenseitig aus.

Präzisionslastbereich: Jede Halterung unterstütztStatikbelastung von 5×120 kgmit einer natürlichen Frequenz von4 ̊7 HzDie progressive, nichtlineare Steifigkeitskurve (weich bei geringer Amplitudenerregung, steif bei Hochenergie-Schock) sorgt für eine wirksame Schwingungsisolation von etwa 10 Hz bis 2000 Hz.Die Resonanzverstärkung ist aufunter 2,5 Mal der Eingangsamplitude, schützt empfindliche Nutzlasten während der An- und Ausschaltphasen, wenn die Erregung die natürliche Frequenz durchquert.

Dauerhaftigkeit aus Metall: Dauerbetrieb von-70°C bis +300°CDer Isolator hält Salzspray (> 500 h pro ASTM B117) und vollständigem Eintauchen in Dieselkraftstoff und Hydrauliköl (72 h, keine Eigenschaftsänderung) sowie UV-Exposition (1000 h Xenonbogen) stand.Null Abbau – kein organischer Inhalt zur Oxidation)Diese Eigenschaften machen sie für arktische Bergbaubetriebe, Solarinstallationen in der Wüste, tropische Meeresumgebungen und Telekommunikationsstandorte in großer Höhe geeignet.

Standardisierte Integration: Ø10,5 mm Durchlöcher akzeptieren M10 Grade 8.8 Befestigungsmittel (28 N·m Anlagentomp).Keine spezialisierten Werkzeuge, keine Feldanpassung, keine regelmäßige Wiederauflösung erforderlich.

Dokumentationspaket für die Konformität

Regulierte Anwendungen in der Industrie

Power generation turbine auxiliary systems • Nuclear plant balance-of-plant equipment • Railway rolling stock electronics (EN 61373 environments) • Offshore platform safety-critical panels • Pharmaceutical manufacturing isolator frames • Food processing conveyor vibration control • Semiconductor fabrication support equipment • High-voltage substation control cabinets • Desalination plant pump isolation • LNG terminal instrumentation shelters

Für Projekte, bei denen vor der Lieferung komplette Dokumentationspakete zur Einhaltung der Vorschriften erforderlich sind, einschließlich vorgefertigter Lieferantenqualifikationsdossiers, wenden Sie sich an unser Qualitätssicherungsteam.Wir unterstützen regelmäßig Kunden mit individueller Dokumentation, die Ihren Beschaffungsvorgaben entspricht., mit einer typischen Umschlagzeit von 48 Stunden für Standardpakete.
