JGX-1598D-657B Ganzmetall-Drahtseil-Vibrationsisolator mit hoher Dämpfung für wartungsfreie industrielle Stoßdämpfung

JGX-1598D-657B Vollmetalldrahtseilvibrationsisolator

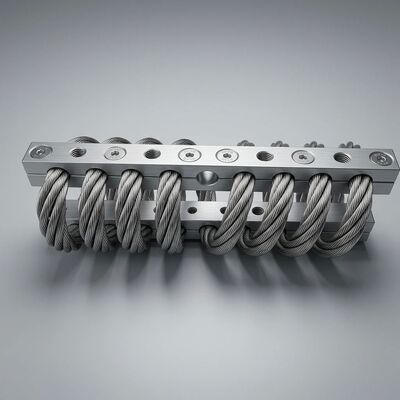

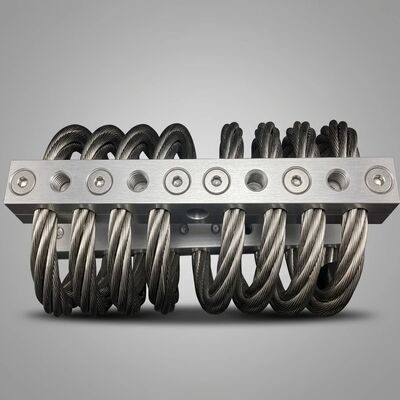

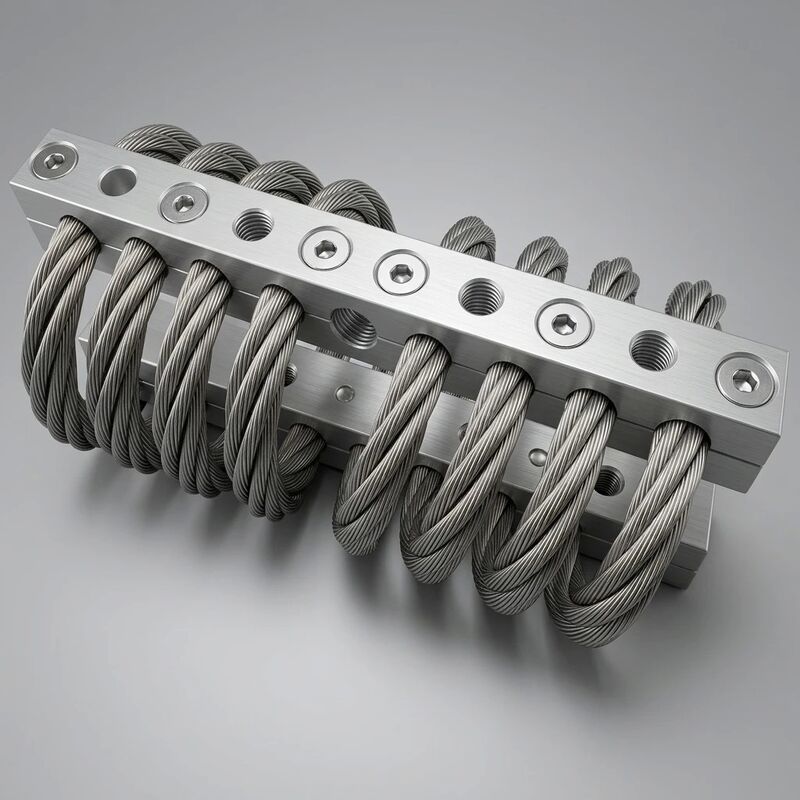

Der JGX-1598D-657B gehört zu einer Klasse von Schwingungsabgaseinrichtungen, bei denen jedes belastungs- und energieabführende Element aus Metallgummi besteht, ohne Elastomer-Einsätze, ohne gebundene Gelenke.Der Kern Isolationsmechanismus ist eine 8-Spule Strang AISI 316L Edelstahl Drahtseil Helix, an beiden Enden mit CNC-bearbeiteten 6061-T6-Aluminiumlegierungsblöcken mit harter anodisierter Oberflächenbehandlung geklemmt.Diese rein metallische Architektur ist die entscheidende technische Wahl, die sie von herkömmlichen Gummihalterungen und Federdämpferanlagen unterscheidet: es kann nicht trocken verrotten, kann nicht unter anhaltender Kompression kriechen und kann durch chemische Angriffe oder thermische Alterung keine Steifigkeit verlieren.

Warum Vollmetallkonstruktionen für langfristige Zuverlässigkeit wichtig sind

In einem typischen Elastomerisolator ist das Gummielement gleichzeitig die Feder, der Dämpfer und die Strukturverbindung.ÖlschwellungenDie JGX-1598D-657B entkoppelt diese Rollen physisch.Die Drahtseilhelix liefert die elastische Wiederherstellungskraft (Federfunktion) durch geometrische Verformung einzelner Stahlstränge, die unter Last gegeneinander gleitenDiese Reibung zwischen den Strängen ist auch der primäre Mechanismus zur Energieabbau (Dämpfungseinstufung), wodurch ein konsistentes Dämpfungsverhältnis zwischen 0,15 und 0,25 über das gesamte Nennfrequenzband hinaus erreicht wird.Die Aluminiumlegierungsspannblöcke dienen ausschließlich als strukturelle Schnittstelle zur Ausrüstung und zum FundamentDa alle drei Funktionen durch separate physikalische Elemente verwaltet werden, die innerhalb ihrer linearen Konstruktionsumgebung arbeiten,Leistung bleibt für die gesamte geplante Lebensdauer von über 20 Jahren stabil.

Instandhaltungsfreier Betrieb: Die Ingenieurwirtschaft

Der BegriffWartungsfreier LebenszyklusDie Erhöhung der Schwingungsfrequenz ist eine direkte Folge der Auswahl der Materialien und der Beseitigung des Ausfallmodus.

• Gummihalter: Alle 6 Monate auf Oberflächenrisse überprüfen; in 3- bis 5-jährigen Abständen aufgrund von Kompressions- und Oxidationsbrüchigkeiten austauschen;Umdrehungsmoment für die Montage von Schrauben, wenn der Gummi schlüpft und die Vorbelastung abnimmt.
• Federdämpferbaugruppen: Schmieren Sie vierteljährlich die Drehlager; prüfen Sie monatlich die hydraulischen Dichtungen auf Trinkwasser; ersetzen Sie alle 2-3 Jahre die Dämpfungsflüssigkeit; überprüfen Sie die Stickstoffvorladung der gasgestützten Einheiten.
• JGX-1598D-657B: Keines der oben genannten. Keine Fettpunkte vorhanden. Keine Dichtungen können undichten. Keine Flüssigkeit muss ersetzt werden. Die Drahtseilstränge sind durch die elektropolierte passive Schicht geschützt;Die anodisierten Aluminiumspangen widerstehen der galvanischen Korrosion auch in Küsten- und OffshoreatmosphärenDas Drehmoment wird beibehalten, da sich kein viskoelastisches Material zwischen die Klemmflächen kriecht.

Für einen Flottenbetreiber mit 200 Isolationsanhängern über eine Produktionslinie hinaus bedeutet die Beseitigung dieser Wartungsbelastung messbare Einsparungen bei Technikerarbeitsstunden, Ersatzteilbestand,und ungeplante AusfallzeitenDer Vorteil der Gesamtbetriebskosten (TCO) gegenüber elastomeren Alternativen zahlt in der Regel innerhalb der ersten 3-4 Betriebsjahre den Preisunterschied zurück.

Hochdämpfungsmechanismus: Friktion zwischen Strängen entdeckt

Der JGX-1598D-657B erreicht seinemit hoher DämpfungDiese Eigenschaft (Dämpfungsverhältnis ζ = 0,15·0,25) wird durch ein physikalisches Phänomen namens Coulomb-Reibungsdämpfung zwischen benachbarten Drahtsträngen innerhalb jeder Seilplatte erreicht.Wenn sich die Helix unter äußeren Schwingungen verformt, schieben einzelne Drähte innerhalb des Strangbundes mikroskopisch gegen ihre Nachbarn.Diese gleitende Reibung wandelt die kinetische Energie an der Strang-zu-Strang-Schnittstelle in Wärme um., kein Dämpfungspolymer mit eingeschränkter Schicht und kein Massenabsorber mit abgestimmter Masse.

Drei Konstruktionsparameter steuern die Dämpfungsgröße:

1. Durchmesser des Drahtes (6,0 mm): Größerer Drahtquerschnitt erhöht den Kontaktdruck zwischen den Strängen pro Deformationseinheit und erhöht so die Coulomb-Reibungskräfte, bevor der Rutsch beginnt.
2. Anzahl der Spulen (8 Spulen): Mehr Spulen vergrößern die Gesamtkontaktlänge der Strähnen und sorgen für eine größere Gesamtfläche für Reibungsarbeiten pro Zyklus.
3. Geometrie der Stranglagerung: Der Schrägwinkel und die Auslegungsrichtung bestimmen die normale Kraftkomponente an den Strangschnittstellen unter jedem Verformungsmodus (Komprimierung, Scheren, Rollen).

Das praktische Ergebnis ist eine nichtlineare Steifigkeitskurve: Bei geringen Schwingungsamplitudendie Coulomb-Reibung wird nicht überwunden und der Isolator verhält sich wie eine elastische Feder mit relativ hoher Steifigkeit und geringer EnergieabgabeWenn die Amplitude über die Schlupfschwelle hinaus steigt, tritt das Schlüpfen zwischen den Strängen allmählich ein, die Steifheit weichert sich,und Dämpfungssteigerungen, wodurch die isolierte Ausrüstung ohne aktives Steuerungssystem natürlich vor großen Schlagschlägen geschützt wird.

Technische Spezifikationen (vollständig)

Anwendungsbereiche (Industrie und Zivil)

• Verpackungen für industrielle Kompressoren: Isoliert Schraub- und Drehschraubkompressor-Schleifen in Raffinerien, chemischen Anlagen und Gasverarbeitungsbetrieben, wo heiße Oberflächen elastomere Halterungen ausschließen.
• Diesel- und Gasgeneratorensätze: Bietet eine 3-Achsen-Isolation für Generatoren-Basis-Rahmen in Rechenzentren, Krankenhäusern und Fernkommunikations-Türmen, die die Ausrichtung während der Start-Torque-Transienten aufrechterhält.
• Industrie-Pumpenschleifen: Absorbiert hydraulische Pulsationen und durch Kavitation verursachte Vibrationen in Hochdruck-Pumpenanlagen für Wasserbehandlungs- und Bergbauabwasseraufbereitungsanlagen.
• HVAC- und Kühlgeräte: Isoliert große Zentrifugalkühlgeräte und Luftbehandlungseinheiten in gewerblichen Gebäuden und erfüllt strukturell bedingte Lärmspezifikationen ohne elastische Pads, die sich im Laufe der Zeit verschleiern.
• Kabinenhalter für Off-Highway-Fahrzeuge: Schützt die Betreiberkabinen von Baugräbern, landwirtschaftlichen Erntegeräten und Forstschiebern vor Körpervibrationen während längerer Schichten.
• Schiffsmaschinen und Deckgeräte: Dämpft die Schwingungen der Antriebsmotoren und den Wellenstoß bei Schiffen, die Besatzung übertragen, Fischerei- und Arbeitsbooten, die in Salzsprühumgebungen arbeiten.
• Zugzugsausrüstung: Isoliert unter dem Rahmen montierte Traktionsumrichter, Bremswiderstandsbanken und Hilfstriebwerke auf elektrischen und dieselelektrischen Lokomotiven.

Installationsrichtlinien

Die JGX-1598D-657B wird über vier Ø10,5 mm große Durchlöcher an den oberen und unteren Klemmblöcken in rechteckigem Muster montiert.Es werden Standard-M10-Hexkopfschrauben mit flachen Wälzern und Sperrmuttern mit vorherrschendem Drehmoment empfohlen.Die symmetrische Geometrie der Spule erlaubt die Montage in jeder Ausrichtung.und die fortschreitende Federgeschwindigkeit eliminiert die Notwendigkeit von Schnubbern oder Fahrstops in der Kompressionsrichtung unter normalen Betriebsbelastungen- für Anwendungen, bei denen die statische Belastung sich der oberen Grenze (500 kg) nähert,Es wird empfohlen, die Last auf mehrere Einheiten parallel zu verteilen, um bei dynamischen Spitzen eine ausreichende Isolationsmarge zu erhalten..

Qualitätssicherung und Rückverfolgbarkeit

Jede JGX-1598D-657B-Einheit wird individuell mit einem lasergetriebenen Kennzeichen auf der Aluminiumklemmfläche serialisiert.Überprüfung der statischen Belastungs-Abweichungskurve (Toleranz von ± 5%)Die Materialzertifikate für die AISI 316L Drahtseilwärme und die 6061-T6-Billettsorte werden digital archiviert und bis zu jeder Seriennummer zurückverfolgbar.:2015 zertifizierte Herstellungsprozesse mit vollständiger Chargenverfolgbarkeit von der Rohstoffübernahme bis zur Endverpackung.
