JGX-1598D-657B Mehrachsiger Drahtseil-Vibrationsisolator für den zertifizierten Geräteschutz in rauen Umgebungen

JGX-1598D-657B Mehrachsiger Drahtseil-Vibrationsisolator

Die meisten Schwingungsisolationsprodukte sind für eine einzige primäre Belastungsrichtung ausgelegt und ausgelegt. Die reale Welt funktioniert nicht so. Ein Generatorschlitten auf einer Offshore-Plattform wird durch Wellenbewegungen ins Wanken gebracht; Ein Brechermotor in einer Wüstenmine erfährt gleichzeitig einen vertikalen Stoß durch den Erzaufprall und einen seitlichen Stoß durch die Drehmomentreaktion des Riemenantriebs. Eine Gebläsekonvektoreinheit im Zwischengeschoss einer Chemiefabrik ist sowohl strukturell übertragenen Bodenvibrationen als auch windbedingten Schwankungen ausgesetzt. Die Installation separater Isolatoren für jede Achse ist kostspielig, platzsparend und führt zu widersprüchlichen Steifigkeitspfaden.

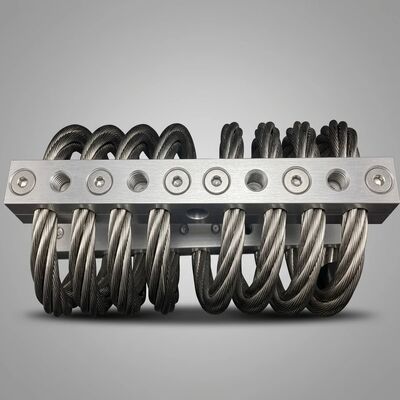

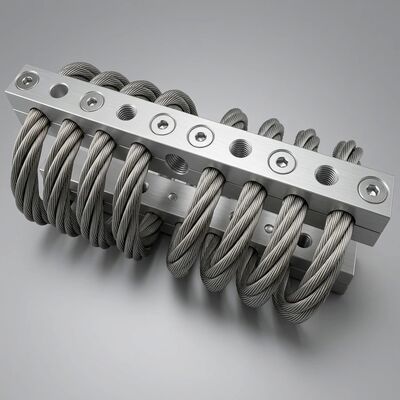

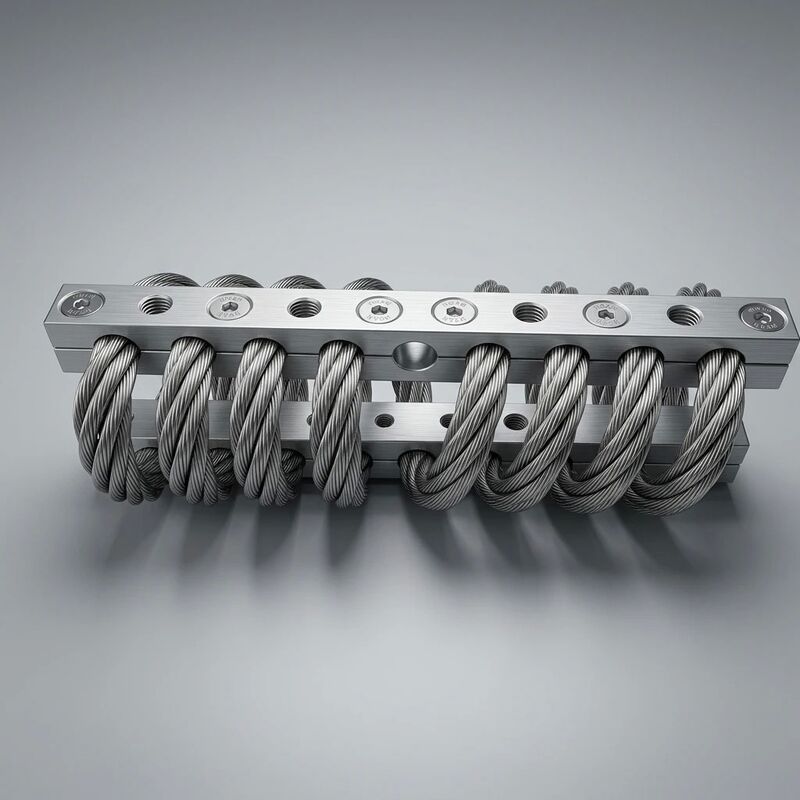

Der JGX-1598D-657B löst dieses Problem mit einer einzigen symmetrischen 8-Spulen-Drahtseilspirale, die als Drahtseil dientmehrachsige StoßdämpfungElement: Druck-, Scher- und Rolllasten werden gleichzeitig von derselben physikalischen Struktur gehandhabt. Keine Zusatzdämpfer. Keine mehrstufigen Montagerahmen. Eine Einheit, drei Achsen, durchgehender Schutz.

Wie die mehrachsige Isolierung in einer einzelnen Helix funktioniert

Das Geheimnis liegt in der spiralförmigen Drahtseilgeometrie. Wenn eine Schraubenfeder zusammengedrückt wird, reagiert sie nur auf die axiale Belastung. Ein Torsionsstab reagiert nur auf Drehimpulse. Eine Drahtseilwendel erfährt jedoch einen gekoppelten Verformungsmodus: Durch die Kompression kommt es sowohl zu einer axialen Verkürzung als auch zu einer leichten Verdrehung der einzelnen Seilstränge; Scherung führt zu einer Biegung der Helixschleife, verbunden mit einem Schlupf zwischen den Strängen; Rolllasten verteilen sich asymmetrisch über das Schleifensegment, wodurch einige Stränge unter Spannung gesetzt werden, während andere unter Druck geraten. Dieses gekoppelte mechanische Verhalten bedeutet, dass eine einzelne JGX-1598D-657B-Einheit Energie aus Vibrationseinflüssen aus beliebigen Richtungen ableitet – nicht mit drei separaten Mechanismen, sondern mit einer ganzheitlichen strukturellen Reaktion.

Für den Konstrukteur vereinfacht dies die Architektur des Montagesystems. Während ein herkömmlicher Ansatz vier vertikale Isolatoren plus zwei seitliche Dämpfer plus eine Drehmomentstützenhalterung (sieben Komponenten) vorsehen könnte, kann dieselbe Ausrüstung oft mit vier JGX-1598D-657B-Einheiten in einer standardmäßigen rechteckigen Anordnung geschützt werden, wobei jede ihren proportionalen Anteil an Vibrationsenergie entlang aller drei Achsen gleichzeitig absorbiert.

Zertifizierung für raue Umgebungen: Was sie bedeutet und wie sie überprüft wird

Die BezeichnungZertifiziert für raue Umgebungenbasiert auf einem dokumentierten Testsystem und nicht auf einer subjektiven Beurteilung. Der JGX-1598D-657B wurde den folgenden Umweltverträglichkeitsprüfungen unterzogen:

Diese Tests bestätigen, dass der JGX-1598D-657B seine Nenndämpfungsleistung, strukturelle Integrität und Korrosionsbeständigkeit beibehält, auch wenn er längere Zeit Bedingungen ausgesetzt ist, die Gummilager innerhalb von Wochen spröde machen und unbeschichteten Kohlenstoffstahl innerhalb von Tagen beschädigen würden.

Materialauswahl für korrosive Atmosphären

Jedes Material im JGX-1598D-657B wurde im Hinblick auf galvanische Kompatibilität in chloridreichen Umgebungen ausgewählt. Das AISI 316L-Drahtseil enthält 2–3 % Molybdän, was in Gegenwart von Chloriden eine Lochfraßbeständigkeit bietet, die der von Standard-Edelstahl der Güteklasse 304 weit überlegen ist. Die 6061-T6-Aluminiumklemmen erhalten eine 25 μm harte Eloxalschicht, die eine elektrisch isolierende Aluminiumoxidbarriere bildet und eine galvanische Kopplung zwischen dem rostfreien Seil und dem Aluminiumkörper verhindert, selbst wenn die Baugruppe ständig mit Salznebel benetzt wird. Durch das Elektropolieren des Drahtseils werden oberflächliche Eisenverunreinigungen entfernt, die beim Drahtziehen und Verseilen entstehen, wodurch die Stabilität der Passivschicht weiter verbessert wird. Das Endergebnis ist ein Isolator, der auf einem offenen Gerätegestell auf einem offenen Deck angeschraubt werden kann und jahrelang ohne korrosionsbedingte Beeinträchtigung betrieben werden kann.

Vollständige technische Spezifikationen

Einsatzszenarien vor Ort

• Offshore-Öl- und Gasplattformen: Isoliert Prozesspumpen-Skids, Kompressorpakete und Notstromaggregate bei Anlagen auf offenem Deck, wo ständiger Salzwassernebel, hohe Luftfeuchtigkeit und unbemannter Betrieb rund um die Uhr den Wartungszugang unpraktisch machen. Die IP67-äquivalente Konstruktion verhindert das Eindringen von Chlorid in das Litzenbündel und eliminiert so die versteckte Korrosion, die bei herkömmlichen Halterungen in Meeresatmosphären auftritt.
• Wüsten- und Trockenbergbaubetriebe: Schützt Brecherantriebsmotoren, Vibrationssiebrahmen und Lagergehäuse der Förderkopf-Riemenscheibe vor kombinierten Stößen und dem Eindringen von feinem Schleifstaub. Die eloxierte Oberfläche ist beständig gegen Sanderosion und da keine Schmiernippel vorhanden sind, ist kein Schmiermittel mit Silikatpartikeln verunreinigt.
• Maschinenräume für Schiffsmaschinen: Dämpft Vibrationen des Hauptantriebsmotors und des Getriebes auf Mannschaftstransferschiffen, Lotsenbooten und Küstenfrachtschiffen. Die Ganzmetallkonstruktion erfüllt die Brandschutzanforderungen für Maschinenräume, in denen brennbare Elastomermaterialien eingeschränkt sind, und die Beständigkeit gegen Salzsprühnebel gewährleistet das Überleben bei Feuchtigkeit im Bilgenbereich. (Entspricht dem IMO-FTP-Code für Schiffsausrüstung.)
• Geothermie- und Wärmekraftwerke: Isoliert Dampfturbinen-Schmieröl-Skids, Kesselspeisepumpen und Kühlwasserumwälzpumpen, wenn die Umgebungstemperatur in der Nähe heißer Rohrleitungen die 80 °C-Degradationsschwelle von Gummiisolatoren überschreitet. Der JGX-1598D-657B arbeitet kontinuierlich bei 180 °C ohne Verlust der mechanischen Eigenschaften.
• Schwere industrielle Prozessanlagen: Für Rührantriebe, Zentrifugenkörbe und Hammermühlenrahmen in chemischen Reaktoren, die aggressiven chemischen Dämpfen (HCl, SO₂, Ammoniak) ausgesetzt sind und bei denen eine metallische Isolierung die einzige praktikable Option für langfristige Zuverlässigkeit ist.
• Remote-Telekommunikations- und Radarinstallationen: Isoliert Backup-Generator-Skids und Geräteschutz-HVAC-Einheiten an unbemannten Hügel- und Küstenstandorten mit begrenzten Wartungszugangsfenstern, wo die Logistikkosten für den Austausch von Komponenten den Stückpreis jeder Halterung in den Schatten stellen.

Auswahl- und Größenbestimmungsmethodik

Die korrekte Dimensionierung des JGX-1598D-657B erfordert die Kenntnis der unterstützten Gerätemasse, der Lage des Schwerpunkts relativ zur Montageebene und der vorherrschenden Vibrationserregungsfrequenzen. Als allgemeine Richtlinie gilt, dass die Eigenfrequenz des Isolators unter der aufgebrachten statischen Last weniger als 1/√2 (ungefähr 0,707) mal die niedrigste Anregungsfrequenz betragen sollte, um eine wirksame Isolierung zu erreichen. Wenn Sie bei einem Dieselgenerator mit 1.500 U/min (25 Hz) eine Montagekonfiguration wählen, die eine Eigenfrequenz von 8–12 Hz ergibt, liegt das System gut im Isolationsbereich für die Primärerregung und vermeidet gleichzeitig Resonanz beim Hochfahren. Die Anwendungsingenieure von WNRLN bieten bei jeder Anfrage kostenlose Unterstützung bei der Dimensionierung, einschließlich Lastverteilungsberechnungen und Empfehlungen zur Mehrpunktmontage.

Rückverfolgbarkeit und Dokumentation

Jede JGX-1598D-657B trägt eine einzigartige, lasergravierte Seriennummer auf dem Klemmenkörper. Das digitale Qualitätsdossier – einschließlich des 316L-Wärmezertifikats, des 6061-T6-Knüppelzertifikats, des Anodisierungschargenprotokolls, der Last-Durchbiegungs-Testkurve und des Endkontrollberichts – wird archiviert und ist anhand der Seriennummer abrufbar. Dieses Dokumentationspaket unterstützt Audits zur Einhaltung gesetzlicher Vorschriften, Versicherungsinspektionen und Rezertifizierungsprogramme für Geräte, ohne dass eine zerstörende Probenahme oder eine Demontage vor Ort erforderlich ist.
