JGX-2228D-1250B Ausfallsicherer Drahtseil-Vibrationsisolator für Plug-and-Play-Anwendungen mit großem Lastbereich

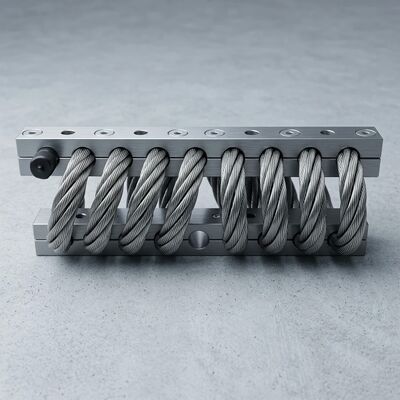

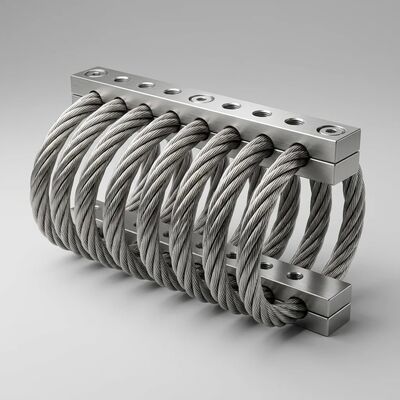

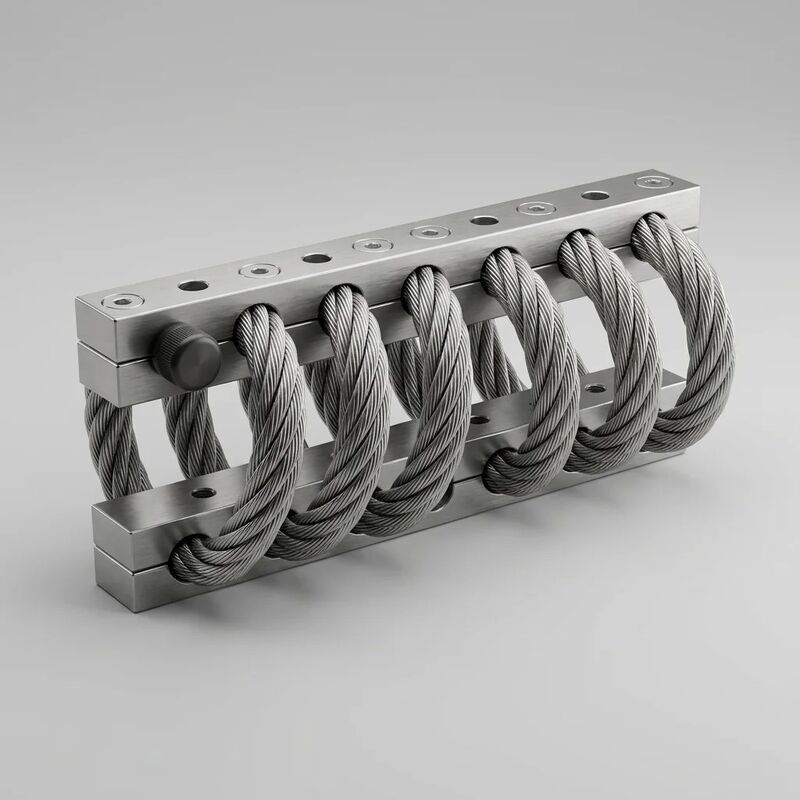

JGX-2228D-1250B Ausfallsicherer Drahtseil-Vibrationsisolator

Ausfallzeiten von Industrieanlagen haben zwei Hauptursachen, die Schwingungsisolationsprodukte entweder verhindern oder verursachen können. Das erste liegt auf der Hand: Übermäßige Vibrationen beschädigen Lager, reißen Schweißnähte und lockern Befestigungselemente. Der zweite Aspekt ist subtiler: Die Vibrationshalterung selbst wird zum Fehlerpunkt, wenn Elastomere reißen, Schrauben ihre Vorspannung verlieren, wenn Gummi kriecht, oder eine Halterung, die für eine Gewichtsklasse ausgelegt ist, unter einer Maschine einer anderen Klasse installiert wird. Der JGX-2228D-1250B wurde entwickelt, um beide Fehlerarten gleichzeitig zu beseitigen – durch eine ausfallsichere Strukturarchitektur, die weder reißen noch kriechen kann und einen Lastbereich von 12:1 mit einer einzigen Teilenummer abdeckt.

Ausfallsicherer Lastpfad: Warum er nicht auseinanderfallen kann

Jedes herkömmliche Elastomerlager weist eine versteckte Konstruktionsschwachstelle auf: Das Gummielement ist gleichzeitig die Feder, der Dämpfer und die einzige strukturelle Verbindung zwischen Gerät und Fundament. Ein Verbindungsversagen an der Gummi-Metall-Grenzfläche – ausgelöst durch Temperaturwechsel, Ozonangriff oder Zugüberlastung – unterbricht den einzigen Lastpfad. Die Ausrüstung ist nicht mehr eingeschränkt.

Der JGX-2228D-1250B eliminiert diese Single-Point-Failure-Architektur durch seineAusfallsicheres Strukturdesign. Der Lastpfad ist: Befestigungsschraube → Klemmblock aus 6061-T6-Aluminium (oben) → 10-Spulen-Drahtseilspirale 316L → Klemmblock aus 6061-T6-Aluminium (unten) → Befestigungsschraube → Fundament. Jedes Element in dieser Kette ist metallisch, mechanisch miteinander verbunden und kann sich nicht lösen, da keine Bindungen vorhanden sind. Das Seil wird an beiden Enden über seinen gesamten Durchmesser durch die umlaufende Klemmkraft erfasst – es kann sich bei keiner Zugbelastung, der das Seil selbst standhalten kann, aus den Klemmen lösen.

Innerhalb der Helix selbst ist die Redundanz auf 133 einzelne Stahldrähte verteilt (7 Litzen * 19 Drähte pro Litzen). Ein Bruch in einem einzelnen Draht – ein äußerst unwahrscheinliches Ereignis angesichts der Ermüdungsbeständigkeit des 316L-Materials – verringert die Querschnittsfläche des Seils um 0,75 %. Die verbleibenden 132 Drähte tragen weiterhin die statische Last und sorgen durch ihre intakten Kontaktschnittstellen zwischen den Litzen für Coulomb-Reibungsdämpfung. Dabei handelt es sich nicht um einen eingebauten Sicherheitsfaktor, der zu einer grundsätzlich anfälligen Architektur hinzugefügt wird; Es ist eine inhärente Eigenschaft von Litzendrahtseilen: Lastverteilung auf alle einzelnen Filamente, ohne dass sich ein Ausfall eines einzelnen Filaments ausbreiten kann.

Die praktische Konsequenz: Betreiber können den JGX-2228D-1250B für Geräte spezifizieren, bei denen ein Halterungsfehler zu einem Sicherheitsvorfall oder einem inakzeptablen Produktionsausfall führen würde, ohne sekundäre Rückhaltesysteme, Dämpfer oder redundante Halterungspaare hinzuzufügen. Der Isolator ist sein eigenes Backup.

Installation in 15 Minuten: Plug-and-Play by Design

Die Installation von Vibrationslagern war in der Vergangenheit eine Präzisionsaufgabe, die Messuhren für die Ausrichtung, Unterlegscheiben und ein erfahrenes Urteilsvermögen eines Mühlenbauers erforderte. Der JGX-2228D-1250B definiert die Installation neuPlug-and-PlaySchraubbetrieb aus vier Gründen:

1. Übergroße Durchgangslöcher: Die Ø12,5-mm-Durchgangslöcher an einer Standard-M12-Schraube bieten eine seitliche Positionstoleranz von ±2 mm. Die Halterung muss nicht genau positioniert werden, bevor mit den Schrauben begonnen wird – positionieren Sie sie ungefähr, lassen Sie die Schrauben durchstecken, und der Abstand gleicht den Positionierungsfehler aus.
2. Keine Vorkomprimierung erforderlich: Im Gegensatz zu Federisolatoren, die auf eine bestimmte Installationshöhe vorgespannt werden müssen (wobei die Federkompression unter statischer Last gemessen werden muss), bedeutet die progressive Steifigkeitskurve des JGX-2228D-1250B, dass sich die Halterung unter dem Eigengewicht der Ausrüstung selbstnivelliert. Wenn eine Ecke aufgrund eines unebenen Fundaments 1,5 mm tiefer liegt als eine andere, ist der Steifigkeitsunterschied gering genug, dass die Lastverteilung zwischen den Halterungen innerhalb akzeptabler Grenzen bleibt.
3. Parallel bearbeitete Flächen: Die Montageflächen beider Klemmblöcke sind auf eine Ebenheit von 0,05 mm fertigbearbeitet. Wenn Sie eine Schraube durch das Loch führen und sie mit einem Drehmoment von 80 N·m anziehen, entsteht eine gleichmäßige Vorspannung über die gesamte Klemmenfläche ohne Zwischenlagen, da kein Spalt geschlossen werden muss und keine nachgiebige Schicht ungleichmäßig komprimiert werden muss.
4. Nur Standardwerkzeuge: M12-Innensechskant- oder Sechskantschrauben, ein kalibrierter Drehmomentschlüssel und Unterlegscheiben. Keine Messuhren, keine Fühlerlehren, keine hydraulische Vorspanneinrichtung. Ein Wartungstechniker mit einer Grundausbildung im Umgang mit Handwerkzeugen kann während eines geplanten Schichtfensters einen vollständigen Satz Halterungen austauschen.

Die Zeitersparnis ist messbar. Der Austausch von vier Elastomerlagern an einem Kompressorgestell erfordert normalerweise: Lösen alter Halterungen (10 Min.), Reinigen korrodierter Grundplatten (15 Min.), Positionieren und Ausrichten neuer Halterungen auf eine ebene Fläche (45 Min.), Verschrauben und Anziehen (10 Min.), Überprüfen der Ausrichtung (15 Min.) – insgesamt etwa 95 Minuten. Derselbe Skid mit JGX-2228D-1250B-Halterungen: alte Schrauben abschrauben (10 Min.), neue positionieren (5 Min.), verschrauben und anziehen (15 Min.), überprüfen (5 Min.) – insgesamt ca. 35 Minuten für vier Halterungen, jeweils weniger als 10 Minuten. In einer Produktionsumgebung, in der Ausfallzeiten 2.000 bis 5.000 US-Dollar pro Stunde kosten, zahlt sich die Differenz von 60 Minuten pro Skid für die Halterungen beim ersten Austauschzyklus aus.

Eine Halterung, zwölf zu eins Lastbereich

Die JGX-2228D-1250BGroßer Tragfähigkeitsbereichvon 100 kg bis 1.200 kg wird durch das Angebot mehrerer Federratenoptionen nicht erreicht. Dies liegt an der nichtlinearen Steifigkeitskurve der spiralförmigen Drahtseilgeometrie. Bei geringer Belastung (100–300 kg) unterliegen die Spulen überwiegend einer elastischen Biegung – geringe Steifigkeit, ca. 45–90 N/mm. Wenn die Belastung in den mittleren Bereich (300–800 kg) ansteigt, fügt die Strangverdichtung innerhalb jeder Spule eine zweite Steifigkeitskomponente hinzu, wodurch sich die effektive Rate auf etwa 90–270 N/mm erhöht. Oberhalb von 800 kg dominiert die geometrische Versteifung der vollständig verdichteten Wendel, die mit bis zu 545 N/mm den höchsten Steifigkeitsbereich ergibt. Der Isolator versteift sich mit zunehmender Belastung zunehmend und passt seine Kraftkapazität auf natürliche Weise an das aufgebrachte Gewicht an, ohne dass ein Einstellmechanismus erforderlich ist.

Für einen Wartungsmanager, der 30 rotierende Maschinen überwacht, von einer 250-kg-Kreiselpumpe bis zu einem 2.800-kg-Schraubenkompressor (4 Halterungen * jeweils 700 kg), deckt der JGX-2228D-1250B die gesamte Flotte mit einer Teilenummer ab. Eine Beschaffungsposition. Ein Satz Drehmomentspezifikationen. Ein Installationsvorgang. Die Vereinfachung der Bestands-, Schulungs- und Ersatzteilverwaltung führt zu betrieblichen Einsparungen, die sich jährlich erhöhen – unabhängig von der Schwingungsisolationsleistung selbst.

Technische Spezifikationen

Anwendungsdomänen

• Industrielle Kompressorstationen: Kolben- und Schraubenkompressorpakete (200–3.000 kg Gesamtgewicht des Skids) in petrochemischen Anlagen, Gasverarbeitungsanlagen und Kühlsystemen. Das 10-Spulen-Design verarbeitet die niederfrequente Pulsationssignatur von Kolbenmaschinen ohne Verstärkung bei den Oberschwingungen der 1*- und 2*-Laufgeschwindigkeit.
• Diesel- und Gasgeneratorsätze: Standby- und Hauptstromaggregate von 50 kVA bis 600 kVA, bei denen der große Lastbereich die Bevorratung separater Montage-SKUs für unterschiedliche Generatorrahmengrößen innerhalb einer Miet- oder Serviceflotte überflüssig macht. Die durchgehende Bolzenkonstruktion ermöglicht eine formschlüssige Befestigung zur seismischen Sicherung ohne zusätzliche Hardware.
• Industrielle Pumpengestelle: Mehrstufige Kreisel-, Exzenterschnecken- und Membranpumpenbaugruppen in der Wasseraufbereitung, Bergbauentwässerung und chemischen Transferanwendungen. Die progressive Steifigkeitskurve berücksichtigt die hydraulischen Schubreaktionskräfte, die die effektive statische Last während der Anlauf- und Abschaltvorgänge der Pumpe verschieben.
• Ausrüstung für Schiffsmaschinenräume: Flexible Halterungen für Antriebsmotoren, Getriebehalterungen und Hilfsgeneratorfundamente auf Arbeitsbooten, Schleppern und Mannschaftstransferschiffen. Die vollständig aus 316L gefertigte Konstruktion mit hartanodisierten Klemmen widersteht Salzsprühnebel-Lochfraß und galvanischer Korrosion in Maschinenraumatmosphären ohne Schutzbeschichtungen, die einer Inspektion und Erneuerung bedürfen.
• Schwere Off-Highway-Kabinenhalterungen: Isolierung der Fahrerkabine bei Baubaggern, Radladern, Bulldozern und landwirtschaftlichen Erntemaschinen, bei denen die Grenzwerte für die Belastung durch Ganzkörpervibrationen durch arbeitsmedizinische Standards geregelt sind. Der ausfallsichere Lastpfad gewährleistet den Halt der Kabine bei Überschlagsszenarien.
• Fundamente für Industrieventilatoren und Gebläse: Große Radial- und Axialventilatoren (500–3.000 kg) in Zementöfen, Entstaubungsanlagen in Stahlwerken und Kraftwerkszugwerken. Die progressive Steifigkeit bewältigt die Impulsbelastung durch Stoßereignisse ohne Beschädigung der Halterung.

Ökonomie der Bestandsvereinfachung

Eine mittelgroße Industrieanlage mit 50 rotierenden Maschinen in 8 Gewichtsklassen hat normalerweise 4–7 verschiedene Teilenummern für Vibrationslager vorrätig. Jede SKU stellt Folgendes dar: eine Beschaffungsposition mit Mindestbestellmengen und Vorlaufzeiten; ein Regalplatz im Lagerraum; eine Schulungspflicht für das Wartungspersonal, um zu wissen, welche Halterung zu welcher Maschine passt; und es besteht das Risiko einer falschen Installation, wenn versehentlich eine Halterung aus dem falschen Behälter verwendet wird.

Durch die Konsolidierung auf den JGX-2228D-1250B im Bereich von 100–1.200 kg pro Halterung reduziert sich der Halterungsbestand auf ein oder zwei SKUs. Die direkten Einsparungen bei der Einkaufsverwaltung, der Lagerfläche und dem Risiko einer Fehlanwendung sind unmittelbar spürbar. Die indirekten Einsparungen – durch die Vermeidung von Produktionsausfällen, die dadurch verursacht werden, dass bei einer Reparatur in der Nachtschicht festgestellt wird, dass die falsche Halterung installiert wurde – sind schwerer zu quantifizieren, sind aber der Grund dafür, dass Zuverlässigkeitsingenieure standardmäßig auf Lösungen aus einer Hand zurückgreifen.

Rückverfolgbarkeit und Qualität

Jeder JGX-2228D-1250B ist auf dem Aluminium-Klemmenkörper laserserialisiert. Das Qualitätsdossier – einschließlich des 316L-Wärmezertifikats, des 6061-T6-Knüppelchargenzertifikats, des Anodisierungsprozessprotokolls, der 100 %-Last-Durchbiegungs-Testkurve und des Maßprüfprotokolls – wird digital archiviert und ist über die gesamte Lebensdauer des Produkts anhand der Seriennummer abrufbar. Nach ISO 9001:2015 zertifizierte Fertigung mit vollständiger Rückverfolgbarkeit der Materialchargen vom Rohstoffeingang bis zur Endverpackung.
