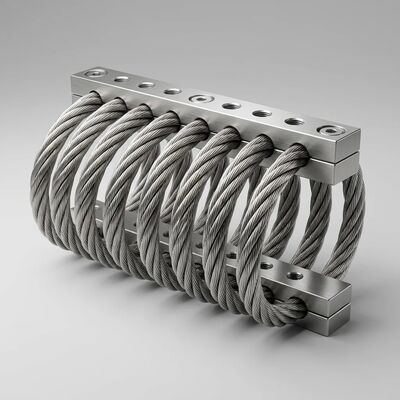

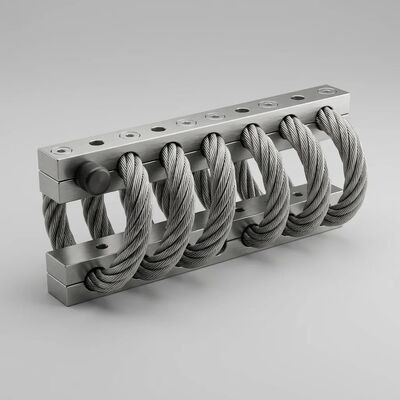

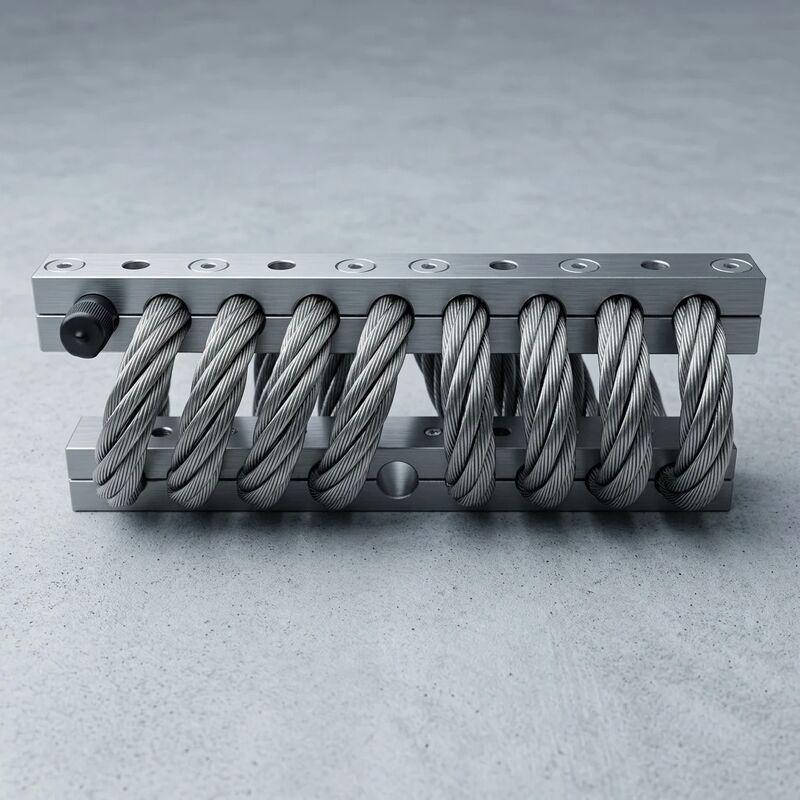

JGX-2228D-1250B Ausfallsicherer Vibrationsdämpfungs-Drahtseilisolator für präzises Durchbiegungsmanagement

JGX-2228D-1250B Ausfallsichere Schwingungskontrolle Drahtseilisolator

In der Vibrationstechnik besteht ein ständiger Kompromiss zwischen Dämpfung und Vorhersagbarkeit.Einheitliche Dämpfungskoeffizienten, aber auch Leckdichtungen, Viskosität, die sich mit der Temperatur verändert, und Kavitation, die nichtlineare Kraftdiskontinuitäten erzeugt.Elastomere Halterungen sind einfach und kostengünstig, zeigen aber Steifheit und Dämpfung, die mit der Zeit verschwindetDie JGX-2228D-1250B löst diesen Kompromiss durch Verankerung derAusfallsichere Vibrationssteuerungin einem physikalischen Mechanismus, der gleichzeitig leistungsfähig und von Natur aus stabil ist: Coulomb-Reibung zwischen Stahldraht.

Der Dämpfungsmechanismus: 133 Reibungsoberflächen parallel

Das 8,0 mm große Drahtseil des JGX-2228D-1250B besteht aus 7*19 Strängen mit sieben Bündeln, die jeweils 19 einzelne AISI 316L-Stahldrähte enthalten.mit einer Breite von mehr als 20 mm,Wenn sich die Helix unter äußeren Schwingungen verformt, gleiten die angrenzenden Drähte in jedem Strang-Bündel im mikroskopischen Maßstab aneinander.Dieses zwischendrahtliche Schieben wandelt durch trockene Coulomb-Reibung die kinetische (Vibrations) Energie in Wärme um.

Hauptmerkmale dieses Dämpfungsmechanismus:

• Verteilte Redundanz: Die Dämpfungskraft erfolgt über 133 parallele Anschlüsse, wobei keine einzelne Schnittstelle mehr als etwa 0,75% der gesamten Dämpfungskapazität ausmacht.Ein Ausfall eines einzelnen Drahtes – eine statistische Nahezuunmöglichkeit innerhalb der Ermüdungsgrenze – verringert die Gesamtabdämpfung um weniger als 1%, beibehaltenAusfallsichere VibrationssteuerungFunktion.
• Temperaturunempfindlichkeit: Der Reibungskoeffizient von 316L-Edelstahl variiert im Betriebsbereich von -40°C bis +180°C um weniger als 10%die Viskosität der Silikondämpfungsflüssigkeit kann sich im gleichen Spannweite um den Faktor 20 ändern, wodurch ein Flüssigkeitsdämpfer bei Kaltstart überdämpft und bei Betriebstemperatur unterdämpft wird.
• Abhängigkeit von der Amplitude (vorteilhaft): bei geringen Schwingungsamplituden (typisch für den normalen Betrieb von rotierenden Maschinen),Der Schlupf zwischen den Drähten ist minimal und der Isolator verhält sich wie eine überwiegend elastische Feder mit geringer Energieabgabe, wobei eine hohe Transmissibilitätsisolationswirksamkeit erhalten bleibtMit zunehmender Amplitude (Schockereignisse, Startvorgänge) wird der Schlupf schrittweise eingeschaltet, wodurch das effektive Dämpfungsverhältnis von etwa 0,15 auf 0,25 erhöht wird, um die größere Energiezufuhr aufzunehmen.
• Null Abbau mit zunehmendem Alter: Im Gegensatz zu viskoelastischen Polymeren, bei denen das molekulare Netzwerk mit langer Kette durch Oxidation, Kettenspaltung und Veränderungen der Dichte der Querverbindungen abgebaut wird,die kristalline Metallstruktur von 316L-Stahl entwickelt sich bei Temperaturen unterhalb der Rekrystallisierungsschwelle (> 500°C) nicht im Laufe der ZeitDie Dämpfungsleistung im 15. Jahr ist praktisch identisch mit der Dämpfungsleistung am ersten Tag.

Präzisionsdeflexion: ± 3% Einheit zu Einheit, 100% getestet

Präzisionsregelung der Abbiegungist die Ingenieurdisziplin, die sicherstellt, dass bei einer spezifischen statischen Belastung die resultierende Verschiebung nicht nur aus den Konstruktionsgleichungen vorhersehbar ist,aber aus der eigentlichen hergestellten Einheit in der Hand des BenutzersDie JGX-2228D-1250B erzielt eine ±3% Einheit-zu-Einheit-statische Abbiegungsschwankung, die vor der Serialisierung an jeder einzelnen Einheit überprüft wurde.

Warum diese Toleranz in Mehrpunktanbausystemen wichtig ist:

Betrachten wir einen 2.400 kg schweren Kompressor, der von vier JGX-2228D-1250B-Halterungen unterstützt wird, die jeweils 600 kg statische Belastung tragen. Bei dieser Belastung beträgt die nominale statische Abbiegung etwa 12 mm. Bei einer Toleranz von ± 3%Das Schlimmste ist, wenn die Verzerrung über die vier Halterungen 11 beträgt..64 mm bis 12.36 mm·e maximale Höhendifferenz zwischen den Montagen beträgt 0,72 mm. Auf einem typischen Abstand von 800 mm erzeugt dies eine Winkelneigung von etwa 0,05°,die innerhalb der Ausrichtungstoleranz fast aller Standardflexiblen Wellenkupplungen liegt (normalerweise 0Die Koppelung ist nicht der einschränkende Faktor; die Halterungen sind präzise genug, um die Ausrichtung der Koppelung ohne Schimmen zu erhalten.

Die Herstellungsprozesse, die diese Konsistenz gewährleisten:

• CNC-Drahtseilwicklung: Die Spannungskontrolle in geschlossener Schleife bei der Helixbildung gewährleistet eine gleichbleibende Geometrie der Spule innerhalb von ±0,3 mm Schrägwertschwankung.
• Präzisionsbearbeitung von Klemmblöcken: Die Seilfangtaschen in den 6061-T6-Klemmblöcken sind CNC-bearbeitet mit einer Abmessungstoleranz von ±0,02 mm und sorgen für einen gleichmäßigen Umfangsdruck am Seil an beiden Enden.
• Überprüfung der Belastungs- und Abbiegungskurve zu 100%: Jede serialisierte Einheit wird auf einem kalibrierten servo-hydraulischen Prüfstand montiert und einer Lastrampe von null bis 1.300 kg unterzogen, während die Abbiegung durch einen Laserverschiebungssensor mit 0 gemessen wird.Auflösung von 01 mmDie ermittelte Kurve wird digital mit der Hauptreferenz verglichen; Einheiten, die den Abbiegungsbereich von ± 3% überschreiten, werden automatisch abgelehnt und zur Untersuchung der Ursache unter Quarantäne gestellt.
• Statistische Prozesskontrolle: Die Daten zur Abbiegung auf Chargenebene werden in Kontrolldiagrammen verfolgt. Verschiebungen der mittleren Abbiegung oder Erhöhungen der Varianz führen vor der Herstellung von nicht konformen Einheiten zu Vorbereitungsmaßnahmen.

Drei-Zonen-Steifigkeit: Weich bei Fahrt, Steif bei Aufprall

Die statische Federgeschwindigkeit der JGX-2228D-1250B ist keine einzelne Zahl; sie ist eine Kurve mit drei verschiedenen Zonen, die durch den physikalischen Zustand der Drahtseilhelix unter fortschreitender Belastung bestimmt wird:

Diese fortschreitende Kurve ist die wertvollste dynamische Eigenschaft des Isolators.Die geringe dynamische Steifigkeit sorgt für eine hohe Isolationswirksamkeit. Bei Frequenzen über 1 wird mehr als 85% der Vibrationsenergie blockiert..4* die natürliche Frequenz. Wenn ein Stoßvorfall oder ein transientes Anlaufdrehmoment die Montage in Zone III antreibt,die plötzliche Steifheitssteigerung begrenzt die Verschiebung ohne Kontakt von Metall zu Metall auf maximal 22 mmEs gibt keine äußeren Schnubber, die angepasst werden müssen, keine Freiheitslücken, die eingestellt werden müssen, und keine zusätzlichen Federn, die abgestimmt werden müssen.Das einzelne Helical-Element übernimmt den gesamten Dynamikbereich.

Dynamische Leistungsdaten

Technische Spezifikation

Präzisionskritische Anwendungen

• CNC-Bearbeitungszentren und Schleifmaschinen: Die geometrische Genauigkeit der Werkzeugmaschine hängt davon ab, ob das Fundament bis auf eine Arcsekundenhöhe aufrechterhält.Die ±3%ige Abbiegungsfreiheit der Befestigung sorgt dafür, dass sich das Maschinenbett beim Absetzen der Befestigungen nicht allmählich neigt, wobei die bei der Fabrikannahmeprüfung geprüfte volumetrische Positionierungsgenauigkeit erhalten bleibt.
• Koordinatenmessmaschinen (CMM): Metrologische Laborausrüstung mit einer Messunsicherheit unterhalb des Mikrons kann die Anbringung zwischen den Kalibrierintervallen nicht tolerieren.Die Null-Kriech-Eigenschaft des reinmetallischen JGX-2228D-1250B eliminiert die langsame fortschreitende Absenkung (μm/Monat), die typisch für Elastomerhalterungen unter kontinuierlicher statischer Last ist, so dass die räumliche Kalibrierung des CMM erhalten bleibt, ohne erneut zu schwimmen.
• Präzisions-Balancierer: Die dynamische Ausbalancierung von Turbinenrotoren, Kurbelwellen und Hochgeschwindigkeitsspindeln erfordert, daß die Ausbalancierungsmaschine selbst von Bodenvibrationen isoliert und dabei starr positioniert bleibt.Die progressive Steifigkeitskurve sorgt für Isolierung während der Balance-Messphase (Niedrigamplitude-Eingang) und widersteht gleichzeitig der Verschiebung durch die Ungleichgewichtskräfte des Rotors während des Spin-ups.
• Halbleiterlithographie und Inspektionsgeräte: Wafer-Schrittmaschinen und Elektronenstrahlprüfsysteme in Halbleiterfabriken arbeiten mit in Nanometern gemessenen Positioniertoleranzen.Die rein metallische Konstruktion eliminiert die Abgasung von Weichmacher und flüchtigen organischen Verbindungen (VOCs) aus elastomeren Halterungen, die sich auf optischen Oberflächen kondensieren können, während die präzise Abbiegungsverträglichkeit die Ausrichtung des Werkzeugs auf den schwingungsisolierten Unterboden der Anlage gewährleistet.
• Laser-Interferometer und Optiktabellen: Forschungsoptische Experimente mit mehrtägigen Messkampagnen erfordern Halterungen, die während des Experiments nicht treiben.Die Null-Creep-Architektur eliminiert die langsame Höhenänderung, die die Strahlpfade über Stunden oder Tage hinweg schrittweise verzerren würde..
• Hochgeschwindigkeitsverpackungs- und Druckmaschinen: Flexographische Druckmaschinen und Kartonmaschinen mit hohem Zyklus erzeugen wiederholte Stoßschläge mit 200 bis 600 Zyklen pro Minute.Die 2-Millionen-Zyklus-Ermüdung bei Nennlast sorgt für in Jahren gemessene Wartungsintervalle, nicht Monate, in kontinuierlichen Produktionsumgebungen mit 3 Schichten.

Das Verhältnis zwischen dynamischer und statischer Steifigkeit: Warum 1.1 – 1.3 wichtig ist

Die meisten elastomeren Isolatoren weisen ein dynamisch-statisches Steifheitsverhältnis von 1,5 ̊2 auf.5, was bedeutet, dass die Befestigung unter Vibrationen 50~150% steifer ist als unter statischer Belastung.Dies erschwert das Isolationssystemdesign, da die natürliche Frequenz während des Betriebs (die die Isolationswirksamkeit bestimmt) höher ist als die einfache statische Berechnung voraussagtDas Verhältnis des JGX-2228D-1250B von 1,1 –1,3 gehört zu den niedrigsten, die ohne aktive Steuerung erreicht werden können.weil die Coulomb-Reibung zwischen metallischen Oberflächen eine viel geringere Dehnungsempfindlichkeit aufweist als die viskoelastische Verformung von GummipolymerenWenn ein Ingenieur die natürliche Frequenz aus der statischen Belastungs-Abweichungskurve berechnet,Die natürliche Betriebsfrequenz liegt bei etwa 515% des prognostizierten Wertes, ein genauer Ausgangspunkt und keine grobe Schätzung..

Herstellungsdokumentation

Jede JGX-2228D-1250B ist mit ihrer individuellen Belastungs-Ausbeugungstestkurve (digital oder gedruckt, je nach Kundenwunsch) und dem Wärmerzeugnis 316L nach EN 10204 3 ausgestattet.1Alle Dokumente sind mit der auf dem Klemmkörper mit Laser eingravierten Seriennummer versehen.Diese Dokumentation unterstützt die Prüfung der Einhaltung der Vorschriften., Kundeninspektion und Ausrüstungskwalifizierungsprogramme in Branchen wie Stromerzeugung, Öl und Gas sowie Genehmigungsverfahren der Schiffsklassifizierungsgesellschaft.
